项目编号:P159
文件大小:13M
图纸说明:PCB图+原理图+封装库
开发环境:AD2020
简单概述:

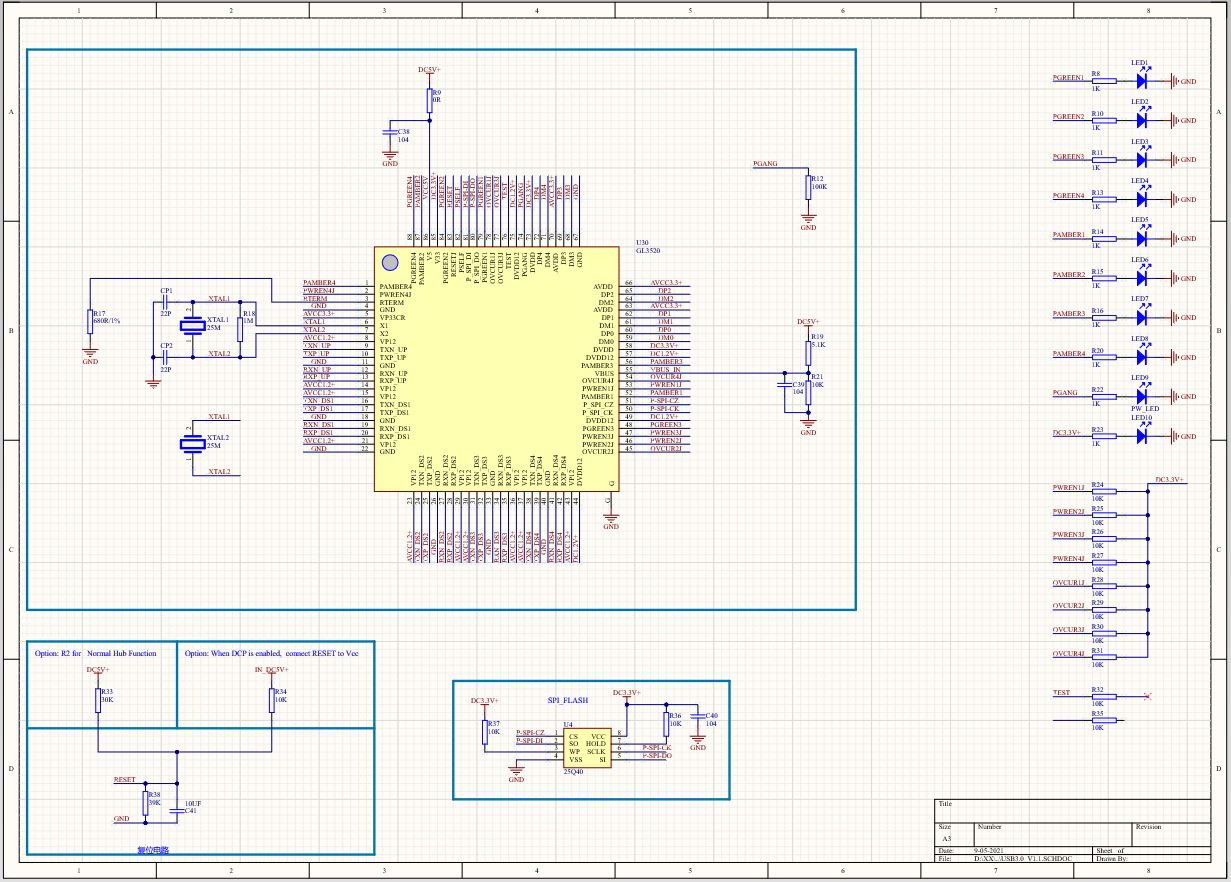

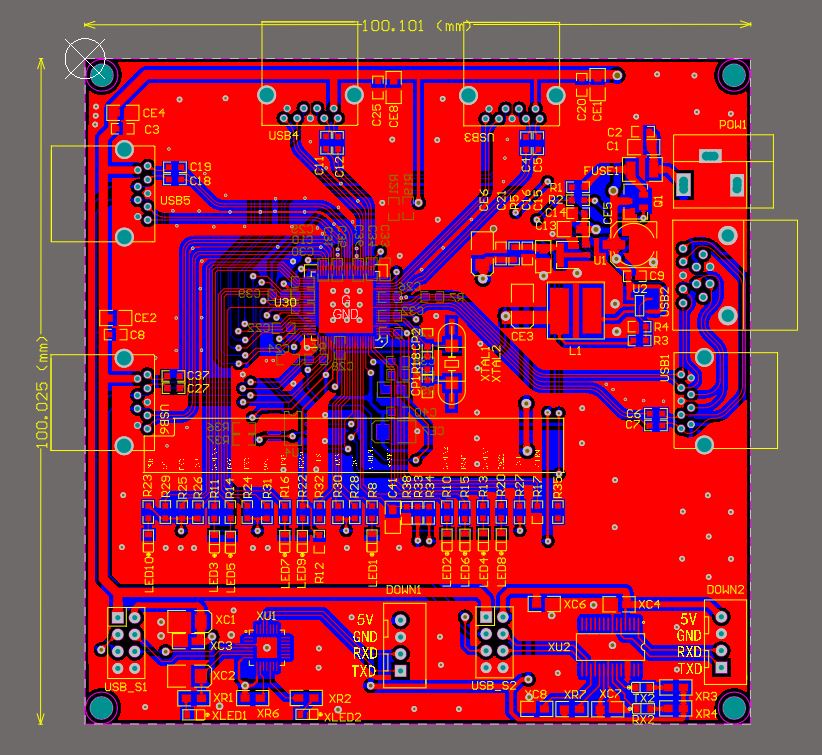

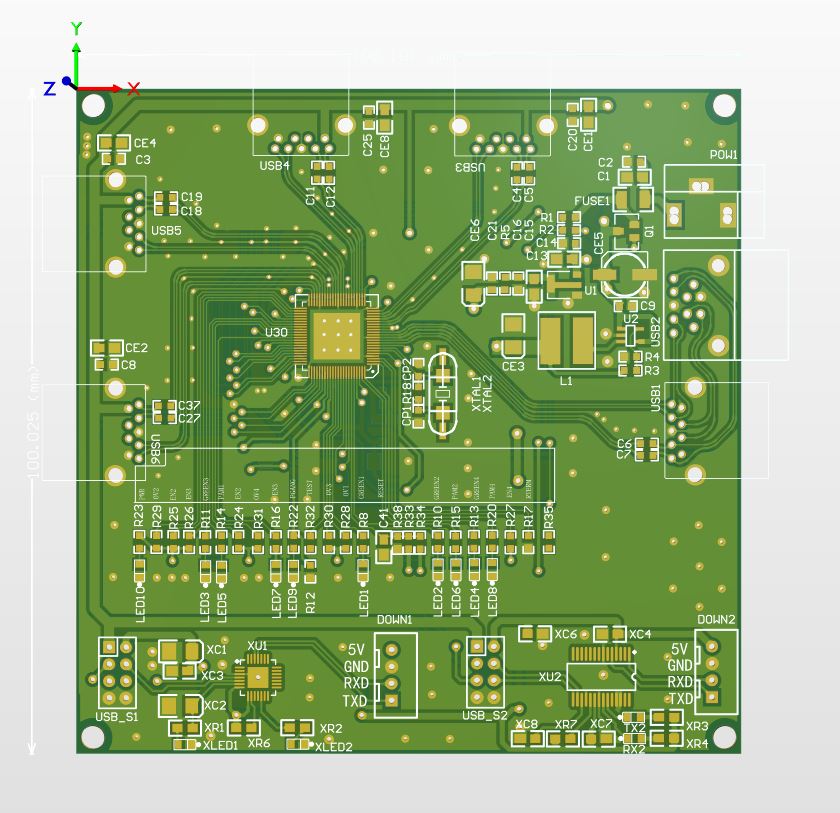

基于GL3520 USB3.0集线器USB HUB电路AD设计硬件原理图+PCB+集成库,采用2层板设计,板子大小为100x100mm,双面布局布线,1拖4 USB3.0 HUB端口,主要器件为GL3520,XM5062,CP2102,FT232R等。
Altium Designer 设计的工程文件,包括完整的原理图PCB文件,可以用Altium(AD)软件打开或修改,可作为你产品设计的参考。
目录│文件列表:
└ 基于GL3520 USB3.0集线器USB HUB电路AD设计硬件原理图+PCB文件
│ POWER.SCHDOC
│ USB TO TTL.SchDoc
│ USB3.0_V1.1.IntLib
│ USB3.0_V1.1.PCBDOC
│ USB3.0_V1.1.PCBDOC.htm
│ USB3.0_V1.1.PcbLib
│ USB3.0_V1.1.PRJPCB
└ USB3.0_V1.1.SCHDOC
