【P162】VL812 USB3.0 HUB 原理图+PCB图

项目编号：P162

文件大小：7M

图纸说明：PCB图+原理图

开发环境：AD2020

简单概述：

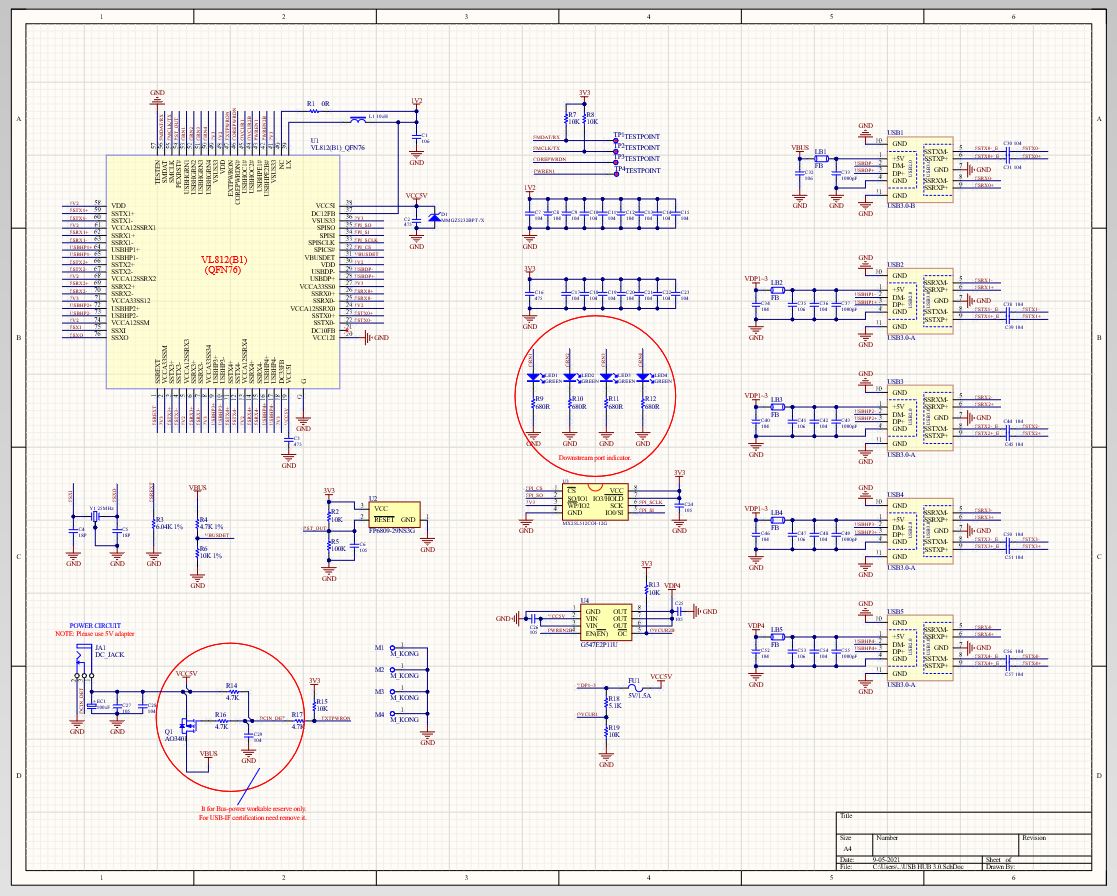

VL812 USB3.0 HUB 原理图+PCB图

目录│文件列表:

 │ 不绕弯路，获取海量资源.jpg

 └ USB3.0-HUB

    ├ USB3.0 HUB-ASM

    │  └ USB3.0 HUB-Prj.pdf

    ├ USB3.0 HUB-Finish

    │  │ BOTTOM.png

    │  │ Finish.png

    │  │ L2.png

    │  │ L3.png

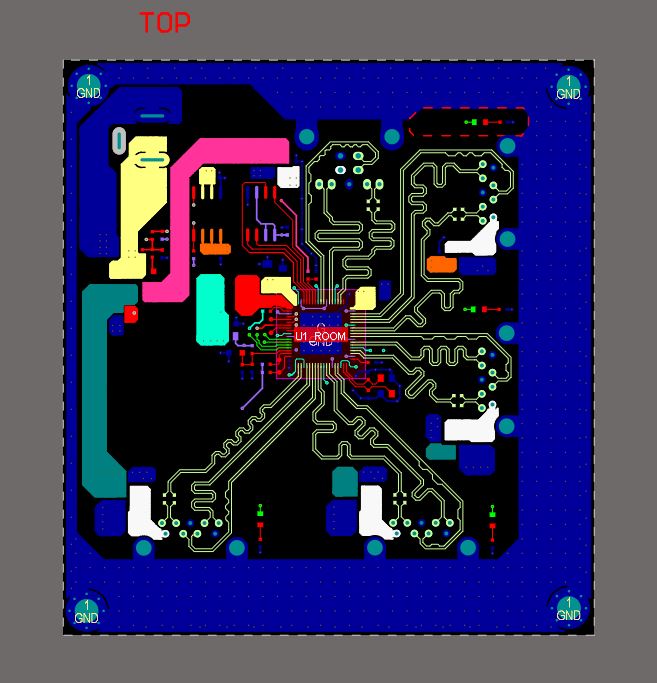

    │  │ TOP.png

    │  │ USB HUB 3.0.SchDoc

    │  │ USB HUB3.0-PCB.PcbDoc

    │  └ USB3.0 HUB-Finish.rar

    ├ USB3.0 HUB-Gerber

    │  │ Assembly Testpoint Report for USB HUB3.0-PCB.ipc

    │  │ Assembly Testpoint Report for USB HUB3.0-PCB.REP

    │  │ Pick Place for USB HUB3.0-PCB.csv

    │  │ Pick Place for USB HUB3.0-PCB.txt

    │  │ Status Report.Txt

    │  │ USB HUB3-macro.APR_LIB

    │  │ USB HUB3.0-PCB-RoundHoles.TXT

    │  │ USB HUB3.0-PCB-SlotHoles.TXT

    │  │ USB HUB3.0-PCB.apr

    │  │ USB HUB3.0-PCB.DRR

    │  │ USB HUB3.0-PCB.EXTREP

    │  │ USB HUB3.0-PCB.GBL

    │  │ USB HUB3.0-PCB.GBO

    │  │ USB HUB3.0-PCB.GBP

    │  │ USB HUB3.0-PCB.GBS

    │  │ USB HUB3.0-PCB.GD1

    │  │ USB HUB3.0-PCB.GG1

    │  │ USB HUB3.0-PCB.GKO

    │  │ USB HUB3.0-PCB.GM2

    │  │ USB HUB3.0-PCB.GM3

    │  │ USB HUB3.0-PCB.GP1

    │  │ USB HUB3.0-PCB.GP2

    │  │ USB HUB3.0-PCB.GTL

    │  │ USB HUB3.0-PCB.GTO

    │  │ USB HUB3.0-PCB.GTP

    │  │ USB HUB3.0-PCB.GTS

    │  │ USB HUB3.0-PCB.LDP

    │  │ USB HUB3.0-PCB.REP

    │  │ USB HUB3.0-PCB.RUL

    │  └ USB3.0 HUB-Gerber.rar

    ├ USB3.0 HUB-Prj

    │  │ Power sequence for HUB.png

    │  │ Power_Tree.SchDoc

    │  │ USB HUB 3.0.PcbLib

    │  │ USB HUB 3.0.SchDoc

    │  │ USB HUB3.0-PCB.PcbDoc

    │  │ USB3.0 HUB-Prj.pdf

    │  │ USB3.0 HUB-Prj.PrjPcb

    │  │ 微信截图_20191215135636.png

    │  └ Project Outputs for USB3.0 HUB-Prj

    │     │ Assembly Testpoint Report for USB HUB3.0-PCB.ipc

    │     │ Assembly Testpoint Report for USB HUB3.0-PCB.REP

    │     │ Pick Place for USB HUB3.0-PCB.csv

    │     │ Pick Place for USB HUB3.0-PCB.txt

    │     │ Status Report.Txt

    │     │ USB HUB3-macro.APR_LIB

    │     │ USB HUB3.0-PCB-RoundHoles.TXT

    │     │ USB HUB3.0-PCB-SlotHoles.TXT

    │     │ USB HUB3.0-PCB.apr

    │     │ USB HUB3.0-PCB.DRR

    │     │ USB HUB3.0-PCB.EXTREP

    │     │ USB HUB3.0-PCB.GBL

    │     │ USB HUB3.0-PCB.GBO

    │     │ USB HUB3.0-PCB.GBP

    │     │ USB HUB3.0-PCB.GBS

    │     │ USB HUB3.0-PCB.GD1

    │     │ USB HUB3.0-PCB.GG1

    │     │ USB HUB3.0-PCB.GKO

    │     │ USB HUB3.0-PCB.GM2

    │     │ USB HUB3.0-PCB.GM3

    │     │ USB HUB3.0-PCB.GP1

    │     │ USB HUB3.0-PCB.GP2

    │     │ USB HUB3.0-PCB.GTL

    │     │ USB HUB3.0-PCB.GTO

    │     │ USB HUB3.0-PCB.GTP

    │     │ USB HUB3.0-PCB.GTS

    │     │ USB HUB3.0-PCB.LDP

    │     │ USB HUB3.0-PCB.REP

    │     └ USB HUB3.0-PCB.RUL

    └ USB3.0 HUB-SMT

       │ Pick Place for USB HUB3.0-PCB.csv

       │ Pick Place for USB HUB3.0-PCB.txt

       │ USB HUB3.0-PCB.GBP

       │ USB HUB3.0-PCB.GTP

       └ USB3.0 HUB-Prj-BOM.xls
