【P199】仿Pix2.4.6飞控板PCB设计

项目编号：P199

文件大小：3.17M

图纸说明：PCB图

开发环境：AD2020

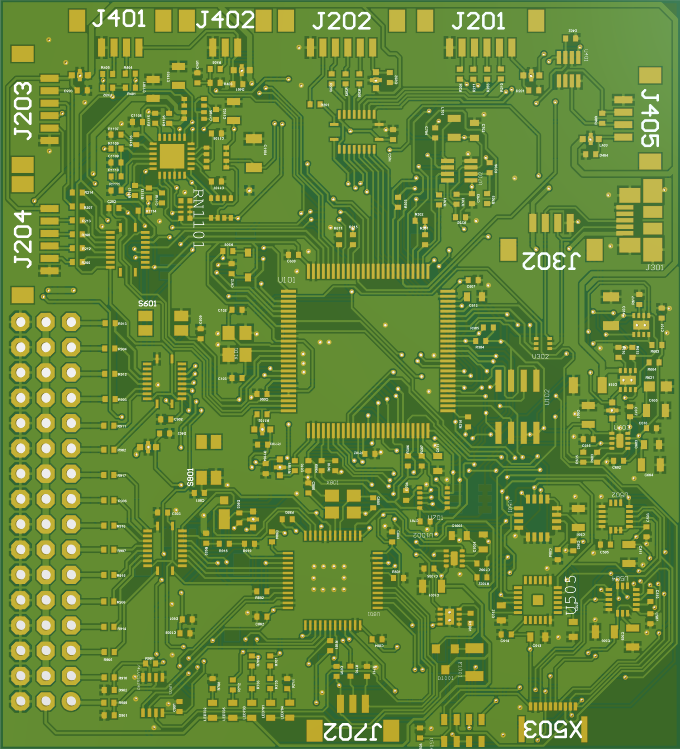

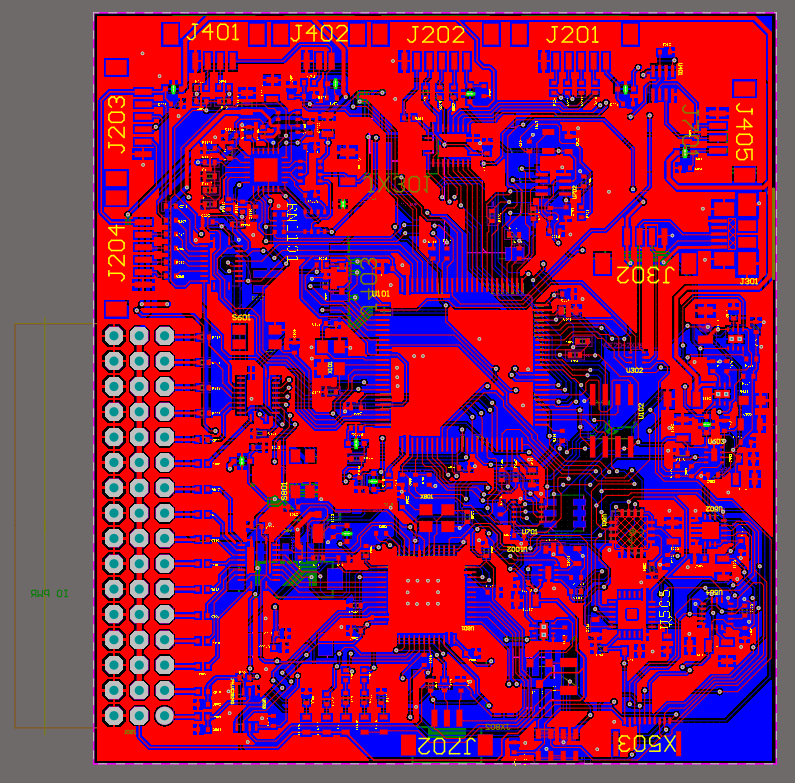

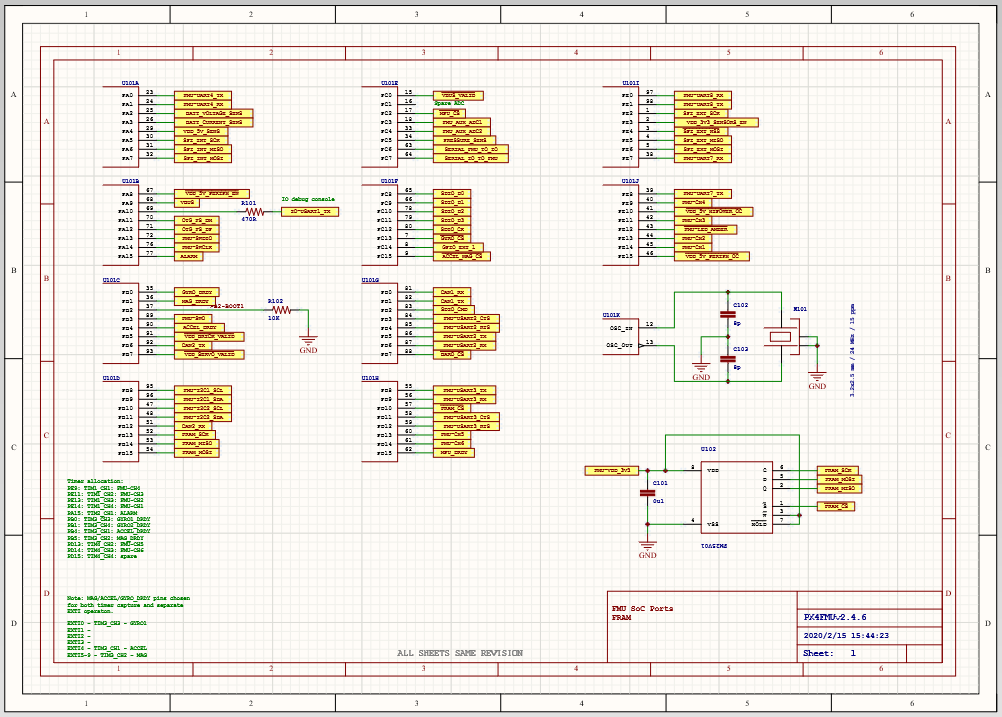

本设计根据经典开源飞控pix2.4.6原理图，用ad设计了一个仿制版，重新进行布局走线，板子层数改成了两层，可以烧px4或apm固件，仅做学习交流用，不得用作其他用途。
