项目编号：P212
文件大小：15M
图纸说明：PCB图
开发环境：AD2020
最近在搞GPS，涉及到天线阻抗匹配，这里找到一个非常好的阻抗计算软件， 包含多种走线类型，据说非常准确，与大家分享一下。

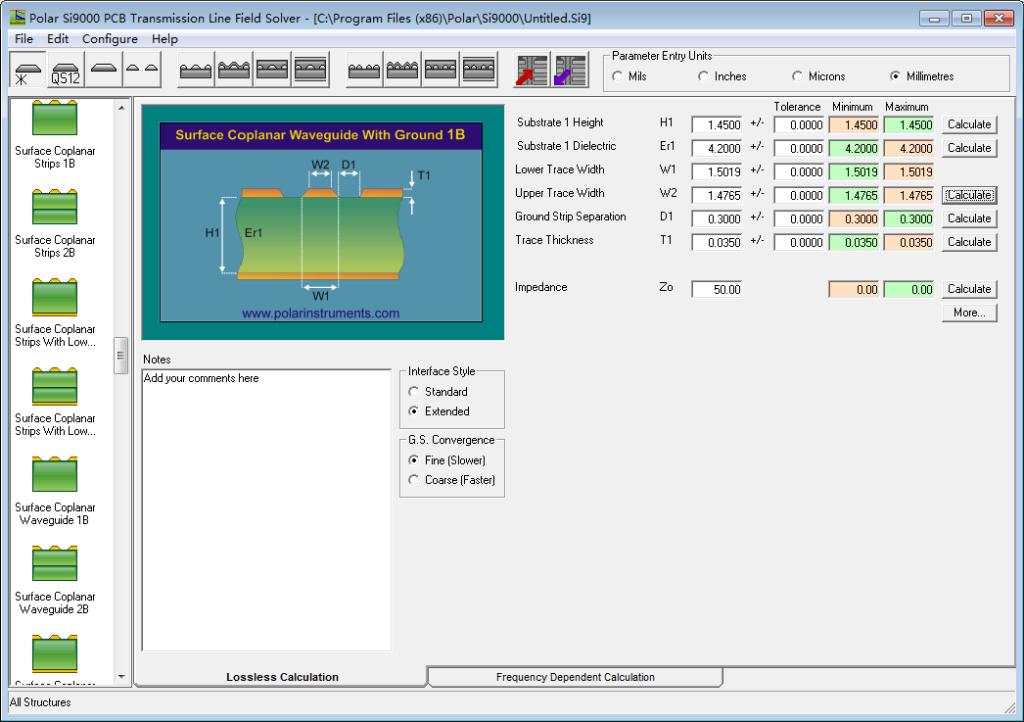

比如，我的GPS天线走线要求50欧姆的阻抗线，那么用这个软件，得出，我用FR-4材质、1.6厚的玻纤板，走线宽度就是1.4765mm即可满足阻抗匹配要求。
软件很好 就是少了加载lic文件的方法 安装好后 打开桌面快捷方式，对话框选择第二个，选择polar_si9000_2038.lic文件
