【P237】在KiCAD中创建的PCB标尺

项目编号：P237

文件大小：5M

图纸说明：PCB图

开发环境：KiCAD

简要概述：

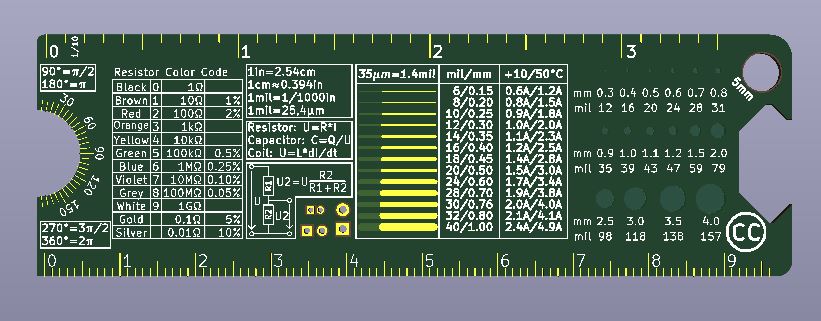

KiCAD制造的小型（100x32mm/3.94x1,26in）PCB直尺。它有一毫米、1/8和1/10英寸的直尺，还有一个量角器（用于粗略测量角度）。当您想要创建PCB时，这个标尺也可以帮助您，因为您可以在现实生活中看到不同的轨迹宽度和钻孔尺寸。

目录│文件列表:

 └ PCBruler

    └ PCBruler

       │ .gitignore

       │ fp-lib-table

       │ Layout-jbtronics.kicad_wks

       │ PCBRuler.cmp

       │ PCBRuler.kicad_pcb

       │ PCBRuler.pro

       │ PCBRuler.sch

       ├ Calculations

       │  └ Trace Max Currents.dfw

       ├ export

       │  ├ explaination

       │  │  │ explaination.indd

       │  │  │ explaination.jpg

       │  │  └ explaination.pdf

       │  ├ pics

       │  │  │ bottom.png

       │  │  │ showcase1.png

       │  │  │ showcase2.png

       │  │  └ top.png

       │  └ svg

       │     │ PCBRuler-bottom.svg

       │     └ PCBRuler-top.svg

       └ Footprints.pretty

          │ Bottle_Opener.kicad_mod

          │ Degree_Scale.kicad_mod

          │ Drills.kicad_mod

          │ Inch_Ruler_3.5in_10.kicad_mod

          │ Inch_Ruler_3.5in_8.kicad_mod

          │ Logo.kicad_mod

          │ Metric_Ruler_90mm.kicad_mod

          │ Metric_Ruler_95mm.kicad_mod

          │ Metric_Ruler_96mm.kicad_mod

          │ Metric_Ruler_98mm.kicad_mod

          │ Pin_Header_Straight_1x02_Pitch1.27mm.kicad_mod

          │ Pitch1.27mm.kicad_mod

          │ Pitch2.00mm.kicad_mod

          │ Pitch2.54mm.kicad_mod

          │ Resistor_Table_small.kicad_mod

          │ Symbol_CC-Attribution_SilkTop_Small.kicad_mod

          │ Symbol_CC-PublicDomain_SilkTop_Small.kicad_mod

          │ Symbol_CreativeCommons_SilkTop_Type2_Small.kicad_mod

          └ Voltage_Divider.kicad_mod
