【P243】STM32H7 Arduino外形尺寸和软件兼容板

项目编号：P243

文件大小：4M

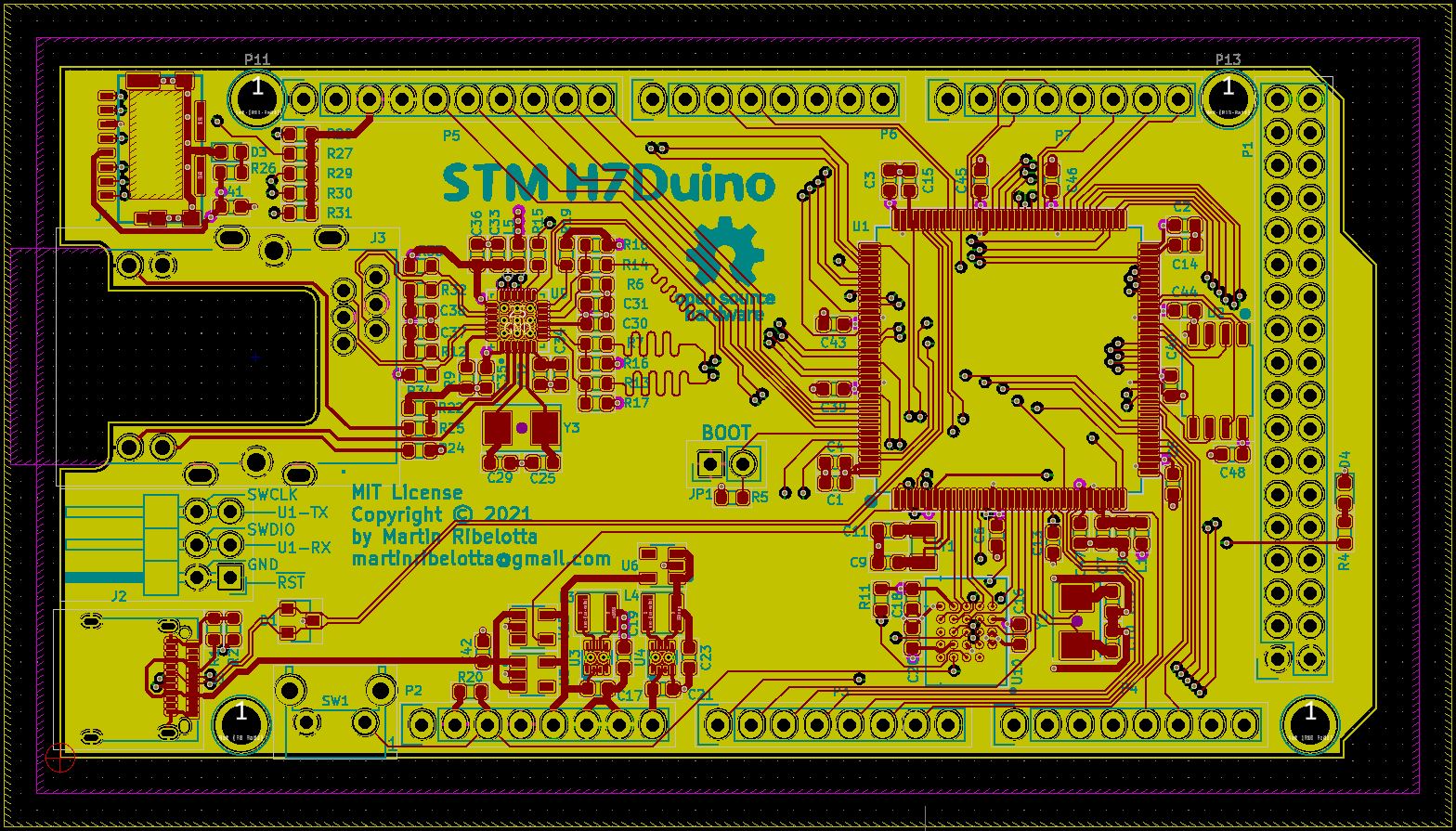

图纸说明：PCB图

开发环境：KiCAD

简要概述：

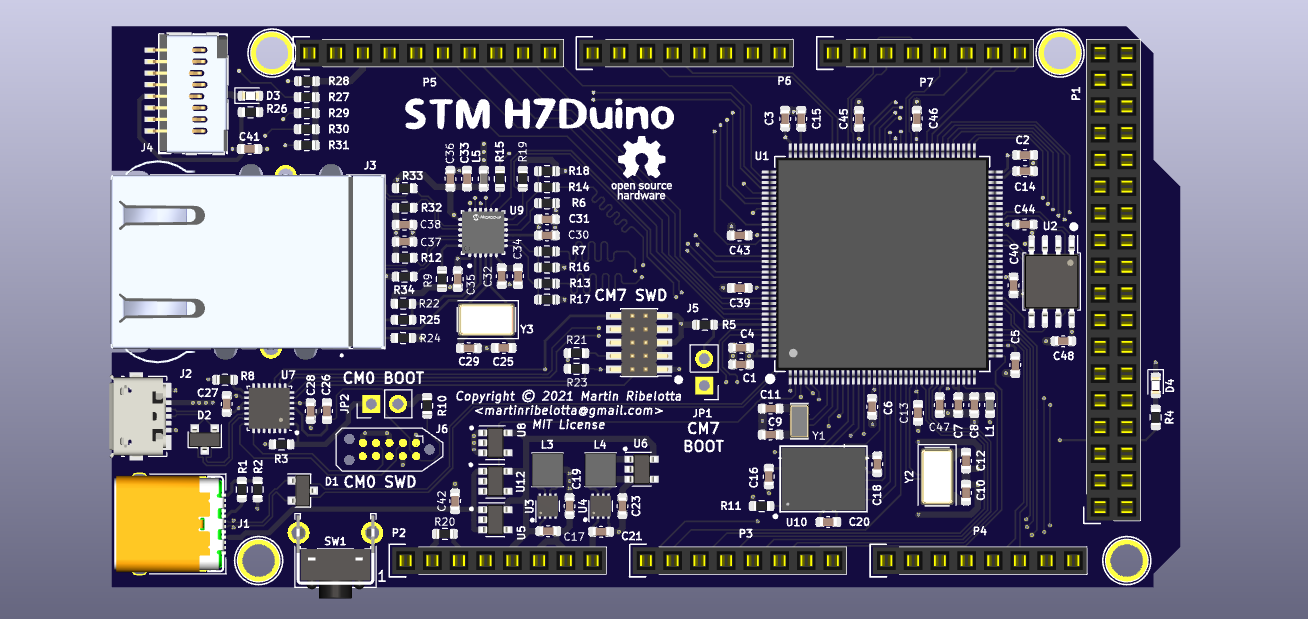

Arduino外形尺寸和软件兼容板，在550MHz频率下配备巨cortex-m7。

目录│文件列表:

 └ h730duino-master

    │ .gitignore

    │ 105162-0001.dcm

    │ 105162-0001.lib

    │ adin_protect.sch

    │ analog.sch

    │ cyperss-hyperram.dcm

    │ cyperss-hyperram.lib

    │ debugger.sch

    │ eec.dcm

    │ eec.lib

    │ ethernet.sch

    │ fp-info-cache

    │ fp-lib-table

    │ GPIO.sch

    │ h730duino-cache.lib

    │ h730duino.kicad_pcb

    │ h730duino.pro

    │ h730duino.sch

    │ L834-1G1T-91.dcm

    │ L834-1G1T-91.lib

    │ LICENCE.txt

    │ logo.lib

    │ power.sch

    │ README.md

    │ stm32h730vbtx.dcm

    │ stm32h730vbtx.lib

    │ stm32h730zbtx.dcm

    │ stm32h730zbtx.lib

    │ sym-lib-table

    │ USB-OTG.sch

    ├ docs

    │  │ 20210322_stm32h73x_duino_csv.csv

    │  │ BOM_PCBWay.xlsx

    │  │ debugger-Debug.svg

    │  │ ethernet-Ethernet.svg

    │  │ h730duino-gerbers.zip

    │  │ h730duino.pdf

    │  │ h730duino.png

    │  │ h730duino.svg

    │  │ internal-diagram.drawio

    │  │ internal-diagram.png

    │  │ logo.png

    │  │ logo.svg

    │  │ octopart-20210221_h730_duino.csv

    │  │ pinout.csv

    │  │ sheet1.png

    │  │ sheet1.xcf

    │  │ stm32duino-v01.csv

    │  └ USB-OTG-USB_OTG.svg

    ├ footprints.3dshapes

    │  │ 105162-0001.step

    │  │ BGA-24.step

    │  │ L834-1G1T-91.step

    │  │ M-12401610E4#2A-REVT2.stp

    │  │ Microchip_-_LAN8742A-CZ-TR.step

    │  │ QFN_30ZBT6_STM.step

    │  └ RJMG1BD3B8K1ANR--3DModel-STEP-56544.STEP

    ├ footprints.pretty

    │  │ 105162-0001.kicad_mod

    │  │ BEL_L834-1G1T-91.kicad_mod

    │  │ Crystal_SMD_3215-2Pin_3.2x1.5mm.kicad_mod

    │  │ logo.kicad_mod

    │  │ Microchip-C04-143B-S4QFN-0-0-IPC_A.kicad_mod

    │  │ Microchip-C04-143B-S4QFN-0-0-IPC_B.kicad_mod

    │  │ Microchip-C04-143B-S4QFN-0-0-IPC_C.kicad_mod

    │  │ Microchip-C04-143B-S4QFN-0-0-MFG.kicad_mod

    │  │ S27KL0641DABHI020.kicad_mod

    │  │ SOIC-8_5.23x5.23mm_P1.27mm.kicad_mod

    │  │ STM32H730VBT6.kicad_mod

    │  │ STM32H730ZBT6.kicad_mod

    │  │ url_qr.kicad_mod

    │  └ USB_C_Receptacle_Amphenol_12401610E4-2A.kicad_mod

    ├ gerber

    │  │ h730duino-bottom-pos.csv

    │  │ h730duino-B_Cu.gbr

    │  │ h730duino-B_Mask.gbr

    │  │ h730duino-B_SilkS.gbr

    │  │ h730duino-Edge_Cuts.gbr

    │  │ h730duino-F_Cu.gbr

    │  │ h730duino-F_Mask.gbr

    │  │ h730duino-F_SilkS.gbr

    │  │ h730duino-In1_Cu.gbr

    │  │ h730duino-In2_Cu.gbr

    │  │ h730duino-NPTH.drl

    │  │ h730duino-PTH.drl

    │  └ h730duino-top-pos.csv

    ├ Socket_Arduino_Mega.3dshapes

    │  │ Socket_header_Arduino_1x08.wings

    │  │ Socket_header_Arduino_1x08.wrl

    │  │ Socket_header_Arduino_1x10.wings

    │  │ Socket_header_Arduino_1x10.wrl

    │  │ Socket_header_Arduino_2x18.wings

    │  └ Socket_header_Arduino_2x18.wrl

    └ Socket_Arduino_Mega.pretty

       │ Arduino_1pin.kicad_mod

       │ Socket_Strip_Arduino_1x08.kicad_mod

       │ Socket_Strip_Arduino_1x10.kicad_mod

       └ Socket_Strip_Arduino_2x18.kicad_mod
