【P298】基于TTP223金属触摸开关电路模块原理图和PCB工程文件

项目编号：P298

文件大小：0.98M

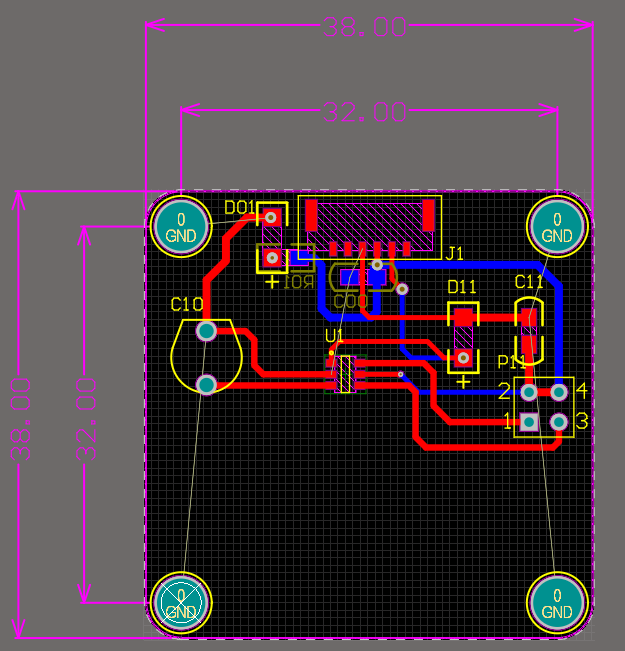

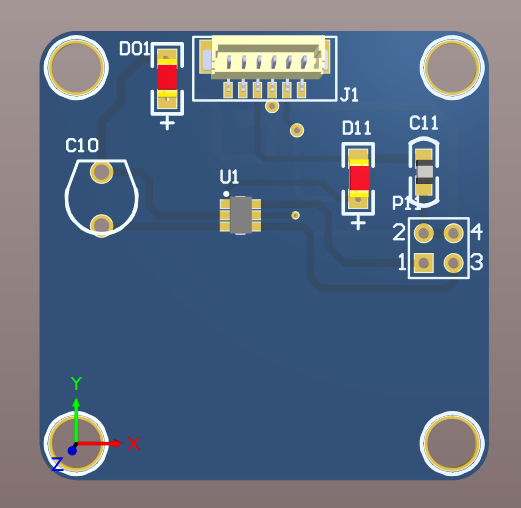

图纸说明：PCB图

开发环境：AD2020

简单概述：

包含原理图与PCB工程文件
接口设计说明：
1. 供电接5V电源；
2. 如果是数字信号，优先连接J1接口的5、6脚，即网标为D0和D1的接口；
3. 如果是模拟信号，只能连接J1接口的5、6脚，即网标为D0和D1的接口；
4. 如果是IIC接口信号，只能连接J1接口的1、2脚，即网标为AD5/SCL和AD4/SDA的接口；
5. 如果模块板数字接口数量超过2个，即J1接口的5、6脚不够，则继续使用J1接口的1、2脚。
P11跳线接口说明：
1、TOG 0，ALHB 0 ，直接模式，Q高电平有效
2、TOG 0，ALHB 1 ，直接模式，Q低电平有效
3、TOG 1，ALHB 0 ，锁存输出，上电状态 =0
4、TOG 1，ALHB 1 ，锁存输出，上电状态 =1

目录│文件列表:

 │ 模块设计立项说明.doc

 └ 硬件电路

    │ TTP223_BA6_2019_Board.PcbLib

    │ TTP223_BA6_2019_Board.PrjPCB

    │ TTP223_BA6_2019_Board.PrjPCBStructure

    │ TTP223_BA6_2019_Board.SchDoc

    │ TTP223_BA6_2019_Board_V1.0.PcbDoc

    ├ Project Logs for TTP223_BA6_2019_Board

    │  │ TTP223_BA6_2019_Board SCH ECO 2019-9-15 20-47-44.LOG

    │  │ TTP223_BA6_2019_Board.V1 2019-9-15 20-49-11.LOG

    │  └ TTP223_BA6_2019_Board_V1 2019-9-15 20-54-54.LOG

    └ Project Outputs for TTP223_BA6_2019_Board

       │ Design Rule Check - TTP223_BA6_2019_Board_V1.drc

       └ Design Rule Check - TTP223_BA6_2019_Board_V1.html
