项目编号：P309
文件大小：303K
图纸说明：PCB图
开发环境：AD2020
简单概述：
用途：
将原串口产品转换为准USB产品
将原串口数据线转换为USB数据线
通过USB为计算机扩展更多串口
元器件说明：
PCB规格： 普通双面板，板厚1.6mm
PCB尺寸：
R版： 34mm * 14.5mm CH341232.PCB USB转3线制RS232串口
T版： 20.5mm * 14.5mm CH341T.PCB USB转3线制TTL串口
C版： 26mm * 14.5mm （仅面向10K级批量用户） USB转9线制TTL串口
C版2： 30.5mm * 17mm CH341SER.PCB USB转9线制TTL串口
S版： CH341T_M.PCB /USB_SER/USB_IIC USB转3线制TTL串口/两线I2C串口
如果需要更详尽和更实用的串口应用电路，例如USB转9线制RS232串口等，
请参考CH340芯片的OEM产品电路图库CH340SER.DDB
元器件：
U1 CH341A芯片或CH341T芯片
X1 12MHz晶体
C1 20pF电容,尺寸0603
C2 20pF电容,尺寸0603
C3 0.01uF电容103,尺寸0603
C6 0.1uF电容104,尺寸0603
C5 10uF电容106,尺寸3216, 可以省掉
P1 USB-A型插头
对于R版
C4 0.1uF电容104,尺寸0603, 可以省掉，但是建议最好保留
U6 MAX232/ICL232/SP232等兼容芯片
C17/C18/C19/C20 0.47uF-1uF无极性独石电容或者1uF有极性电解电容
USB线 最好用带屏蔽层的USB线，长度可达5米，如果没有屏蔽层，那么线不能太长，长度不超过2米
用法：
一头接原串口产品或者数据线，另一头接计算机USB端口，
插入计算机USB端口，WINDOWS提示找到新硬件，
需要指定DRIVER目录安装USB转串口的驱动程序，更详细过程可以参考驱动安装包中的README文档。
使用方法类似于计算机的普通串口，原应用程序通常可以直接支持。
用途：
将原串口产品转换为准USB产品
将原串口数据线转换为USB数据线
通过USB为计算机扩展更多串口
元器件说明：
USB线最好用带屏蔽层的USB线，长度可达5米，如果没有屏蔽层，那么线不能太长，长度不超过2米
根据串口电平分为两大类：一是USB转RS232串口，代替计算机串口，或者扩展计算机串口
二是USB转TTL串口，连接单片机或者PDA等手持式设备
建议：
手机等设备或单片机系统的USB数据线用“T9T”版，USB转9线制TTL串口
计算机的串口线用“T9R”版，USB转9线制RS232串口
低档的计算机串口线用“R9R”版或“T3R版”，某些功能可能不如“T9R”版
TTL类：
E5T版, USB转5线制TTL串口
CH340E9T.PCB, 普通双面板
元器件：
U1 CH340E芯片
G9T版, USB转9线制TTL串口
CH340T9T.PCB, 普通双面板
元器件：
U1 CH340G芯片
T9T版, USB转9线制TTL串口
PCB尺寸 25mm * 16.5mm CH340T9T.PCB, 普通双面板
元器件：
U1 CH340T芯片
X1 12MHz晶体 (默认为石英晶体,如果是陶瓷晶体则C1,C2为47pF)
C1 33pF电容,尺寸0603,可用33pF至47pF
C2 33pF电容,尺寸0603,可用33pF至47pF
C3 0.01uF电容103,尺寸0603,可用4700pF至0.02uF
C6 0.1uF电容104,尺寸0603
C5 10uF电容106,尺寸3216,可以省掉
P1 USB-A型插头
R1 4.7K电阻472,尺寸0603,只在串口线较长时需要
RS232类：
C9TR版, USB转TTL与9线制RS232串口
CH340C9TR.PCB, 普通双面板
元器件：
U1 CH340C芯片
G9TR版, USB转TTL与9线制RS232串口
CH340G9TR.PCB, 普通双面板
元器件：
U1 CH340G芯片
G9R版, USB转9线制RS232串口
CH340G9R.PCB, 普通双面板
元器件：
U1 CH340G芯片
T9R版, USB转9线制RS232串口
PCB尺寸 30.5mm * 16.5mm CH340T9R.PCB, 普通双面板
元器件：
U1 CH340T芯片
U2 MAX213或ADM213或SP213芯片,SSOP28封装
X1 12MHz晶体 (默认为石英晶体,如果是陶瓷晶体则C1,C2为47pF)
C1 33pF电容,尺寸0603,可用33pF至47pF
C2 33pF电容,尺寸0603,可用33pF至47pF
C3 0.01uF电容103,尺寸0603,可用4700pF至0.02uF
C6 0.1uF电容104,尺寸0603
C5 10uF电容106,尺寸3216,可以省掉
C46/C47/C48/C49 0.1uF电容104,尺寸0603
P1 USB-A型插头
P2 DB9插针
R9R版, USB转9线制RS232串口
PCB尺寸 29mm * 16.5mm CH340R9R.PCB, 普通双面板
元器件：
U1 CH340R芯片
X1 12MHz晶体 (默认为石英晶体,如果是陶瓷晶体则C1,C2为47pF)
C1 33pF电容,尺寸0603,可用15pF至30pF
C2 33pF电容,尺寸0603,可用15pF至30pF
C3 0.01uF电容103,尺寸0603,可用4700pF至0.02uF
C6 0.1uF电容104,尺寸0603
C5 10uF电容106,尺寸3216,可以省掉
R2/R3/R4/R5/R6 10K电阻103,尺寸0603,实际阻值可以在5K到15K之间选择
P1 USB-A型插头
P2 DB9插针
G3R版, USB转3线制RS232串口, 简化
CH340G3R.PCB, 普通双面板
元器件：
U1 CH340G芯片
T3R版, USB转3线制RS232串口, 简化
PCB尺寸 ?mm * 16.5mm CH340T3R.PCB, 普通双面板
元器件：
U1 CH340T芯片
X1 12MHz晶体 (默认为石英晶体,如果是陶瓷晶体则C1,C2为47pF)
C1 33pF电容,尺寸0603,可用15pF至30pF
C2 33pF电容,尺寸0603,可用15pF至30pF
C3 0.01uF电容103,尺寸0603,可用4700pF至0.02uF
C6 0.1uF电容104,尺寸0603
C5 10uF电容106,尺寸3216,可以省掉
C7/C8 0.47uF电容474,尺寸0603,可用0.1uF至1uF
D1/D2 二级管,尺寸3216,优先选用肖特基二级管IN5817,没有则用IN4148
T1 三级管,尺寸SOT-23,选用9012或者类似型号
R1/R2 10K电阻103,尺寸0603,可用3.3K至10K
R3 2K2电阻222,尺寸0603,可用2K至3K
P1 USB-A型插头
P2 DB9插针
用法：
一头接原串口产品或者数据线，另一头接计算机USB端口，
插入计算机USB端口，WINDOWS提示找到新硬件，
需要指定DRIVER目录安装USB转串口的驱动程序，更详细过程可以参考驱动安装包中的README文档。
也可执行相应目录下的SETUP进行安装。
使用方法类似于计算机的普通串口，原应用程序通常可以直接支持。
--------------------
用途：
将并口打印机转换为USB打印机
元器件说明：
PCB规格： 普通双面板，板厚1.6mm
PCB尺寸：
DB36连接器: 40mm * 20.5mm PRT_DB36.PCB
DB25插孔连接器: 37mm * 21.5mm PRT_DB25.PCB
元器件：
U1 CH340S芯片或者CH341A芯片
X1 12MHz晶体 (默认为石英晶体,如果是陶瓷晶体则C1,C2为47pF)
C1 33pF电容,尺寸0603,可用33pF至47pF
C2 33pF电容,尺寸0603,可用33pF至47pF
C3 0.01uF电容103,尺寸0603,可用4700pF至0.02uF
C4 0.1uF电容104,尺寸0603
C6 0.1uF电容104,尺寸0603,可以省掉,但是建议最好保留
C5 10uF电容106,尺寸3216,可以省掉
P1 DB36打印机插头(DB25插孔)
USB线 最好用带屏蔽层的USB线，长度可达5米，如果没有屏蔽层，那么线不能太长，长度不超过2米
用法：
一头接并口打印机的DB36并口，另一头接计算机USB端口，
打开打印机电源，插入计算机USB端口，WINDOWS提示找到新硬件，
对于WINDOWS 2000/XP/Vista会自动安装默认驱动程序，然后提示找到打印机并安装相应的驱动，
对于WINDOWS ME需要指定DRIVER/WINME目录安装微软的驱动程序，然后提示找到打印机并安装相应的驱动，
对于WINDOWS 98需要指定DRIVER/WIN98目录安装微软的驱动程序，然后提示找到打印机并安装相应的驱动，
对于WINDOWS 98也可以指定DRIVER/WIN98LPT目录安装USB转并口的驱动程序，然后提示找到打印机并安装相应的驱动。
也可执行相应目录下的SETUP进行安装。
------------------------
用途：
USB转IrDA红外串口SIR
通过USB为计算机扩展红外线适配器，与手机、PDA等设备实现红外线通讯/传输文件/无线上网等
元器件说明：
USB线最好用带屏蔽层的USB线，长度可达5米，如果没有屏蔽层，那么线不能太长，长度不超过2米
常用红外收发器的引脚有6脚、8脚等几种（还有7脚等），所需限流电阻R1也可能各不相同，
为提高抗干扰能力并增大传输距离，正式产品应该外加一个半透明的红外线滤光罩

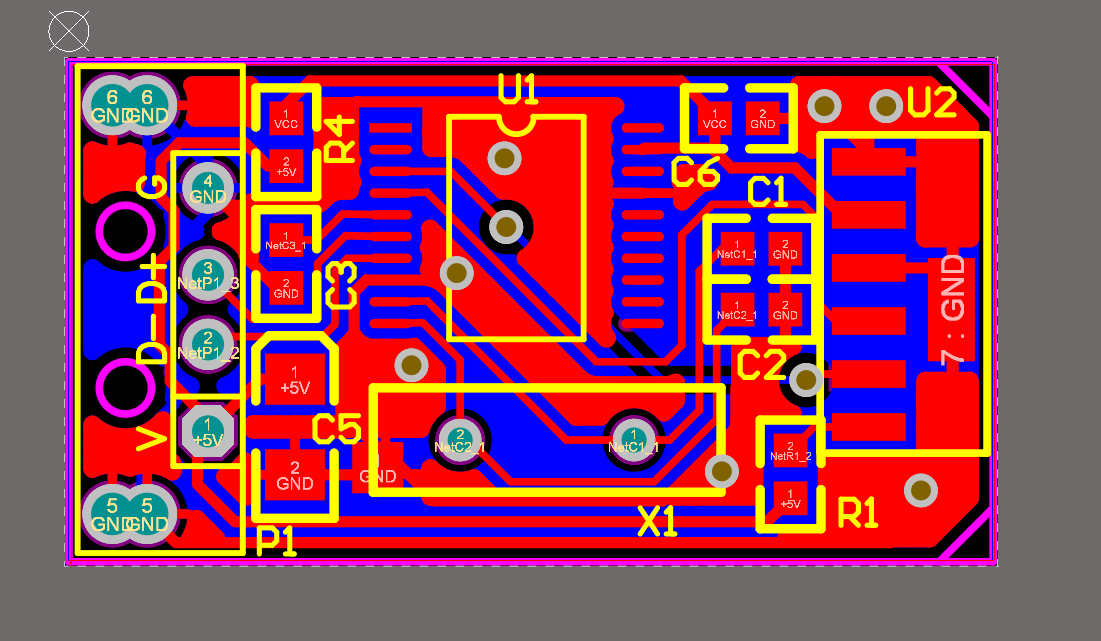

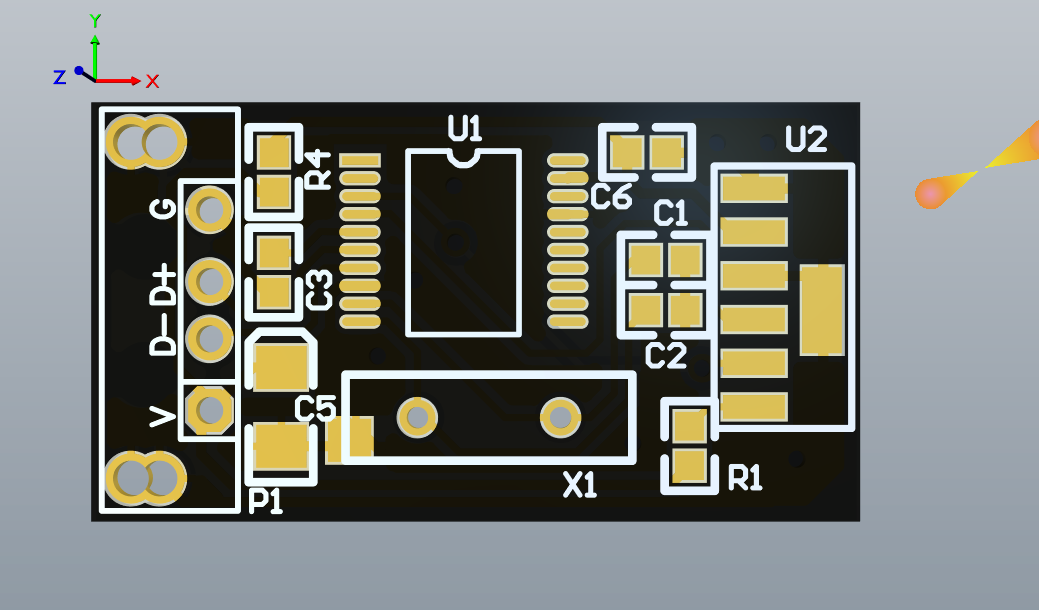

R6版，使用6脚红外收发器
PCB尺寸 27mm * 14.5mm CH340RI6.PCB, 普通双面板
元器件：
U1 CH340R芯片
X1 12MHz晶体 (默认为石英晶体,如果是陶瓷晶体则C1,C2为47pF)
C1 33pF电容,尺寸0603,可用33pF至47pF
C2 33pF电容,尺寸0603,可用33pF至47pF
C3 0.01uF电容103,尺寸0603,可用4700pF至0.02uF
C6 0.47uF电容474,尺寸0603
C5 10uF电容106,尺寸3216,可以省掉如果去掉可能会有干扰,建议保留,容量从2.2uF到22uF
P1 USB-A型插头
U2 红外收发器,支持2400bps到115200bps的SIR标准,例如ZHX1810、HSDL3000、TFBS4711等类似型号
R1 6.8欧姆到20欧姆之间的电阻,尺寸0603,需根据U2说明书中的要求调整,影响通讯距离
R4 6.8欧姆到20欧姆之间的电阻,尺寸0603,如果抗干扰要求不高,可在PCB上短接后去掉该电阻
R8版，使用8脚红外收发器
PCB尺寸 27mm * 14.5mm CH340RI8.PCB, 普通双面板
元器件：
U1 CH340R芯片
X1 12MHz晶体 (默认为石英晶体,如果是陶瓷晶体则C1,C2为47pF)
C1 33pF电容,尺寸0603,可用33pF至47pF
C2 33pF电容,尺寸0603,可用33pF至47pF
C3 0.01uF电容103,尺寸0603,可用4700pF至0.02uF
C6 0.47uF电容474,尺寸0603
C5 10uF电容106,尺寸3216,可以省掉如果去掉可能会有干扰,建议保留,容量从2.2uF到22uF
P1 USB-A型插头
U2 红外收发器,支持2400bps到115200bps的SIR标准,例如TFDU4100、ZHX2022等类似型号
R1 6.8欧姆到20欧姆之间的电阻,尺寸0603,需根据U2说明书中的要求调整,影响通讯距离
R4 6.8欧姆到20欧姆之间的电阻,尺寸0603,如果抗干扰要求不高,可在PCB上短接后去掉该电阻
用法：
一头接计算机USB端口，另一头需加红外线滤光器（深色半透明盖子）后对准红外线设备
插入计算机USB端口，WINDOWS提示找到新硬件，
需要指定DRIVER目录安装USB转IRDA红外的驱动程序，更详细过程可以参考驱动安装包中的README文档。
也可执行相应目录下的SETUP进行安装。
当红外线设备开启后（如手机开启后），WINDOWS将提示找到相应的设备。
