【P323】L298N驱动板的原理图与PCB文件

项目编号：P323

文件大小：2.4M

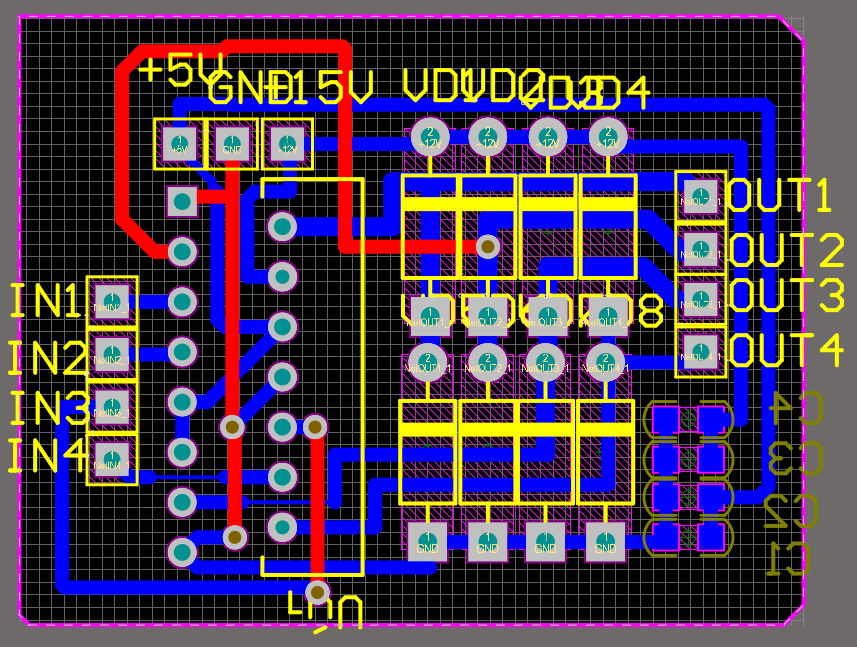

图纸说明：PCB图

开发环境：AD2020

简单概述：

 L298N是ST公司生产的一种高电压、大电流电机驱动芯片。该芯片采用15脚封装。主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W。内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载；采用标准逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变化量反馈给控制电路。使用L298N芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，也可以驱动两台直流电机。

目录│文件列表:

 └ PCB_Project

    │ L298N.PcbDoc

    │ L298NPCB.PcbDoc

    │ L298NPCB.PcbDoc.htm

    │ L298N驱动原理图.SchDoc

    │ PCB2.PcbDoc

    │ PCB2.PcbDoc.htm

    │ PCB_Project.PrjPcb

    │ PCB_Project.PrjPcbStructure

    └ Project Logs for PCB_Project

       │ L298NPCB PCB ECO 2017-8-4 11-56-12.LOG

       │ L298NPCB PCB ECO 2017-8-4 12-21-56.LOG

       │ L298NPCB PCB ECO 2017-8-7 12-26-53.LOG

       │ L298NPCB PCB ECO 2017-8-7 12-28-58.LOG

       │ PCB2 PCB ECO 2017-8-7 12-29-55.LOG

       │ PCB2 PCB ECO 2017-8-7 12-36-08.LOG

       └ PCB2 PCB ECO 2017-8-7 12-38-17.LOG
