【P332】NE555继电器通电延时断开带触发端模块PCB与电路原理图

2021-09-29 21:56:25      索炜达电子      1598

项目编号:P332

文件大小:18M

图纸说明:PCB图

开发环境:AD2020

简单概述:

一、 尺寸:76mm X25mm X 18mm   长X宽X高

二、 主要芯片:NE555 继电器

三、 工作电压:直流6~24伏;(宽电压供电)

四、 最大电流≤90mA,

五、 特点:

1、接通电源继电器立即吸合然后延时断开,并保持断开状态。

2、延时时间可调,默认发货(0~20秒可调) 另有 50秒,100秒,200秒可选,如果需要请备注留言。

4、电位器调节输出延时时间,采用精调电位器。(可旋转30圈)

5、增大电容C5和电位器RP1可以增大延时时间。

6、具有输入电源指示灯

7、具有继电器吸合指示灯

8、继电器输出为开关量,继电器常开、常闭、公共端都引出。

9、可控制交流220V/10A一下设备,直流30V/10A设备。

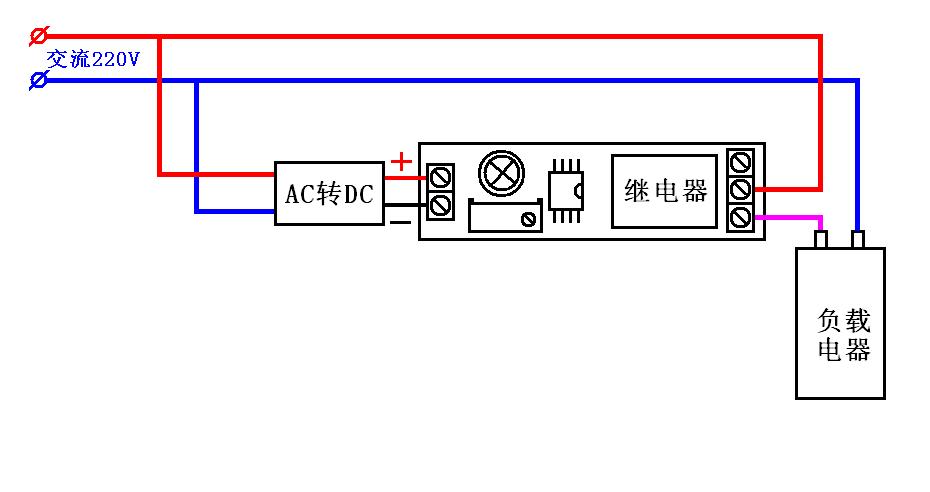

【P332】NE555继电器通电延时断开带触发端模块PCB与电路原理图

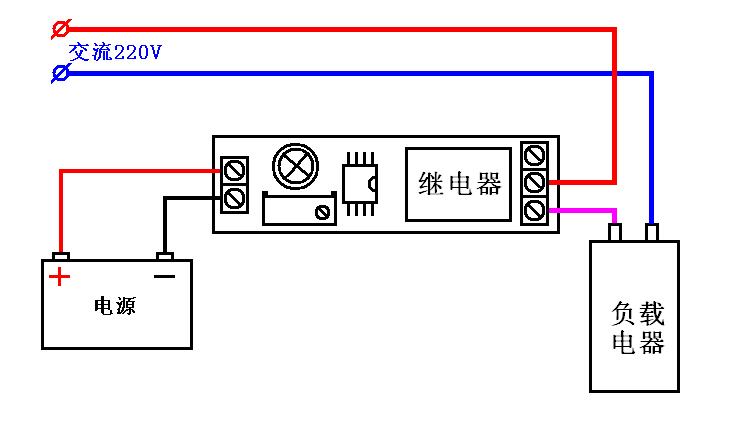

【P332】NE555继电器通电延时断开带触发端模块PCB与电路原理图

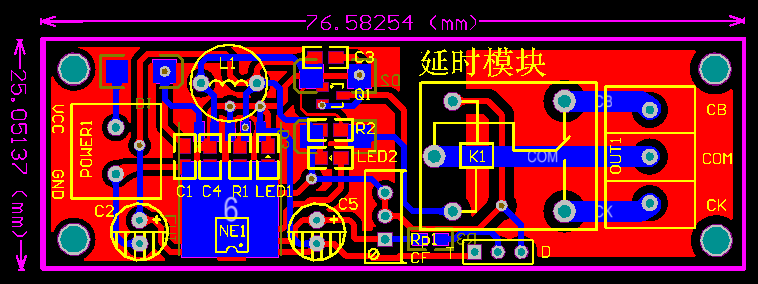

【P332】NE555继电器通电延时断开带触发端模块PCB与电路原理图

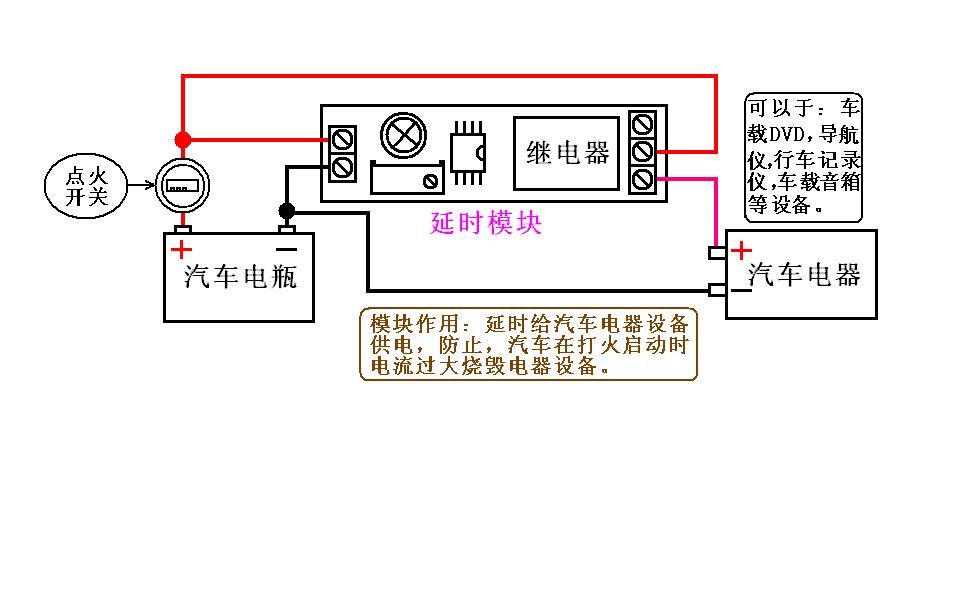

【P332】NE555继电器通电延时断开带触发端模块PCB与电路原理图【P332】NE555继电器通电延时断开带触发端模块PCB与电路原理图

目录│文件列表:

 │ 继电器延时输出模块PCB.pdf

 │ 继电器延时输出模块原理图.doc

 │ 继电器通电延时断开带触发端模块产品使用手册.doc

 └ 继电器延时输出模块DXP资料

    │ 继电器延时输出模块.PcbDoc

    │ 继电器延时输出模块.PrjPCB

    └ 继电器延时输出模块.SchDoc
