【P404】NE555 PWM输出模块电路原理图与PCB资料

项目编号：P404

文件大小：12M

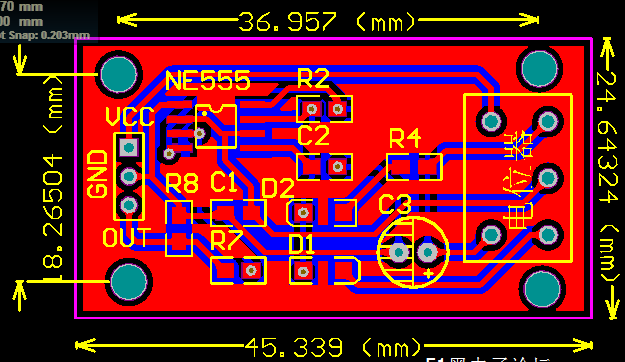

图纸说明：PCB图

开发环境：AD2020

简要概述：

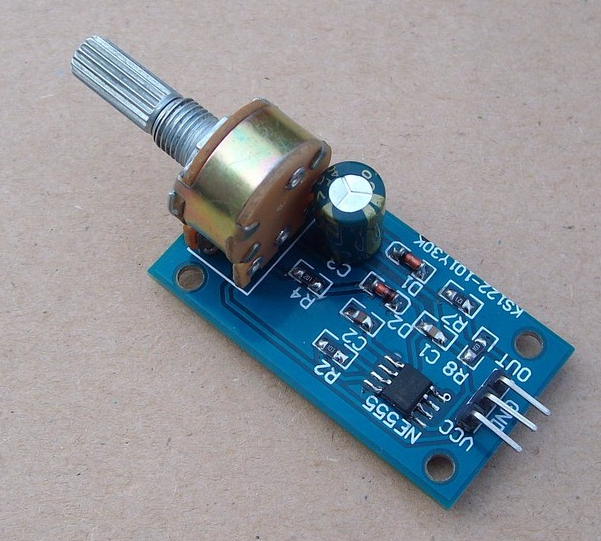

NE555 PWM输出模块电路原理图与PCB资料

【简要说明】

一、尺寸：长45mmX宽24mmX高25mm

二、主要芯片：NE555

三、工作电压：直流4~16V
四、工作电流：小于10毫安

五、最大输出电流：225毫安

六、输出频率 10Khz （改变电容可以改变频率）

七、输出占空比0~100％可调。

目录│文件列表:

 │ NE555pwm输出模块使用说明.doc

 │ NE555pwm输出模块原理图.doc

 │ NE555pwm输出模块设计资料使用说明.doc

 │ NE555pwm输出模块设计资料使用说明.pdf

 └ NE555pwm输出模块DXP资料

    └ NE555pwm输出模块DXP资料

       │ PWM输出.PcbDoc

       │ PWM输出.PcbDoc.htm

       │ PWM输出.PcbDocPreview

       │ PWM输出.PrjPCB

       │ PWM输出.SchDoc

       └ PWM输出.SchDocPreview
