【P417】51单片机计算器3D PCB+原理图设计（内有完整电路和视频讲解）

项目编号：P417

文件大小：7M

图纸说明：PCB图

开发环境：AD2020

简要概述：

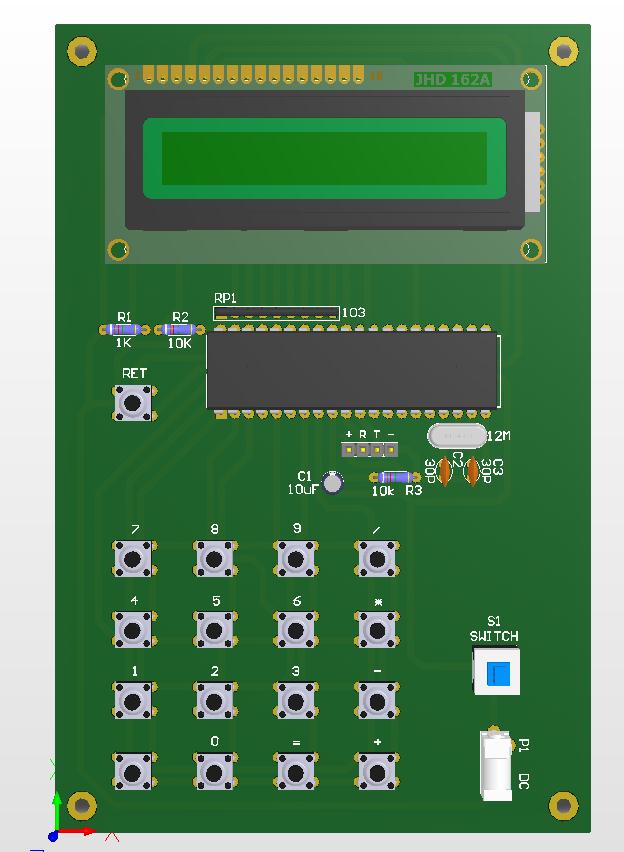

设计内容：本课题模拟计算器设计硬件电路采用三部分电路模块构成，第一部分是键盘模块电路，采用4*4矩阵式键盘作为输入电路；第二部分是LCD1602液晶显示模块；第三部分是以51单片机作为控制核心。软件程序主要由三部分组成：主程序、按键扫描程序和LCD1602显示程序。所需的元器件：4*4矩阵式键盘，1602液晶屏），51单片机，电阻,电容，晶振，实验板等

1、本设计基于STC89C51/52（与AT89S51/52、AT89C51/52通用，可任选）单片机。

2、矩阵按键输入、LCD1602液晶显示，构成一套可以运算两个数之间的加减乘除的设计。

3、最大运算是：9999*9999，可以运算负数

具体元器件：1)  覆铜板

2)  1602液晶

3)  排针*16

4)  16p母座

5)  STC89C51单片机

6)  40脚IC座

7)  10k电阻*2

8)  1.5k电阻

9)  103排阻

10)      10uf电解电容

11)      12M晶振

12)      30pf电容*2

13)      按键*17

14)      自锁开关

15)      DC电源接口

16)      导线若干

17)      焊锡若干

18)      USB电源线或电池盒+DC电源接口
