【P432】LM393双路红外线检测开关 寻线传感器接近开关PCB图+原理图设计

项目编号：P432

文件大小：2.8M

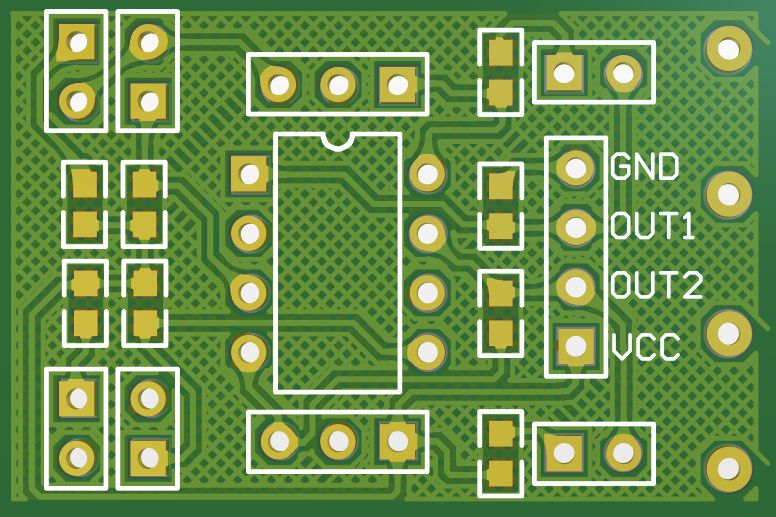

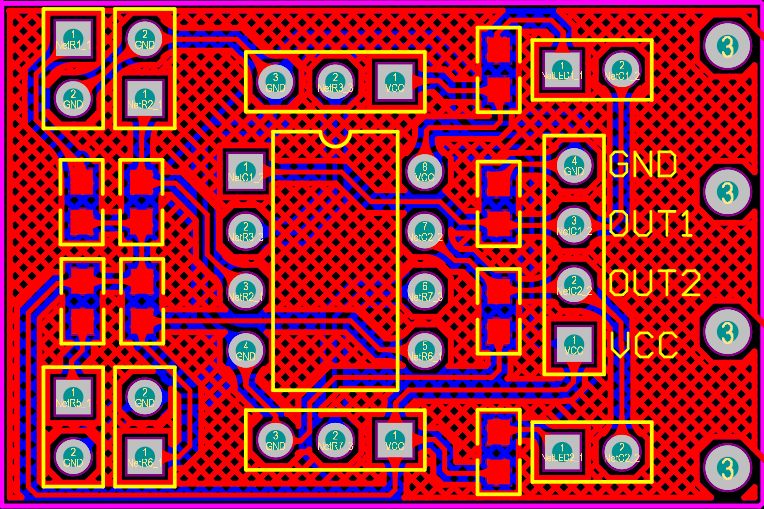

图纸说明：PCB图

开发环境：AD2020

简要概述：

LM393双路红外线检测开关 寻线传感器接近开关PCB图+原理图设计

简要说明：
尺寸：32mm X 22mm X 20mm   长X宽X高
主要芯片：LM393、JX-359-043
工作电压：直流4~6伏
特点：1、具有信号输出指示
2、双路信号输出。
3、输出有效信号为低电平。
4、反射距离可调（精调）。
5、可用于工件计数、智能车寻线、黑白检测等
6、有效距离5mm~150mm （室内最大距离300mm）
