【P465】24V-350W开关电源(SCH+PCB+BOM)

项目编号：P465

文件大小：5.13M

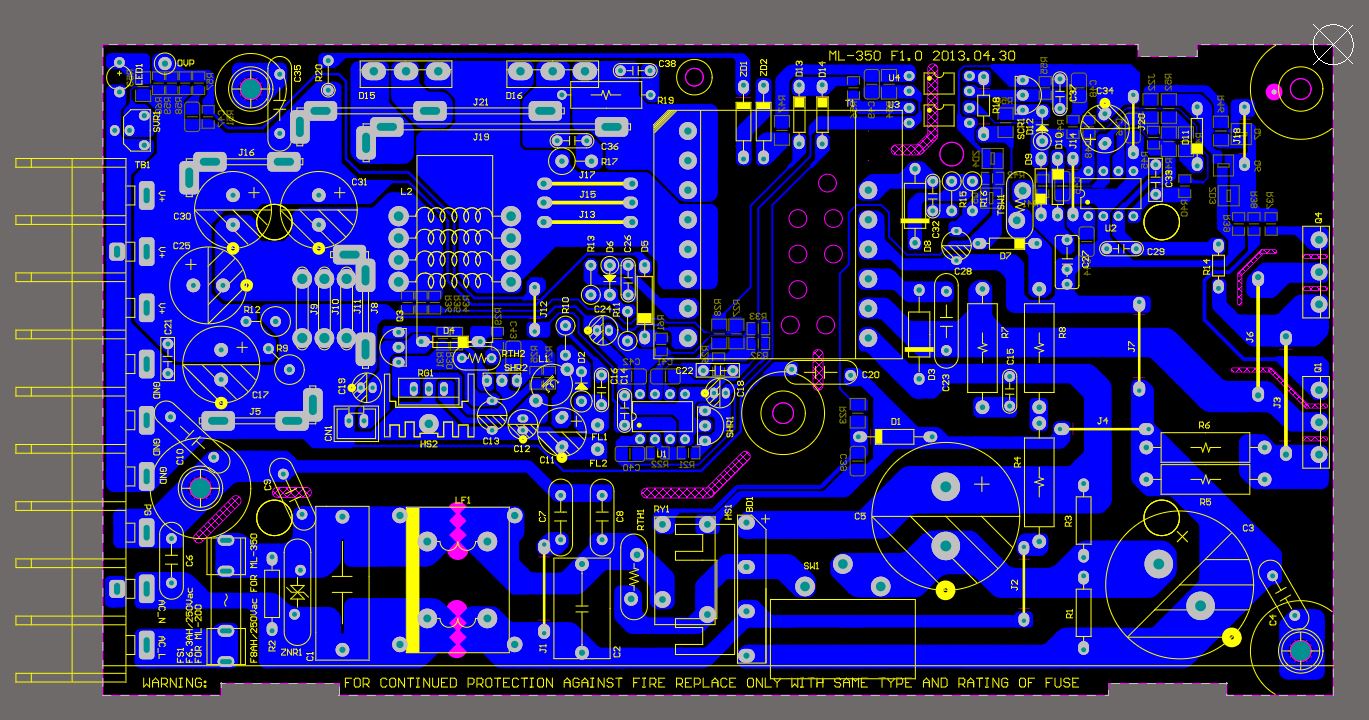

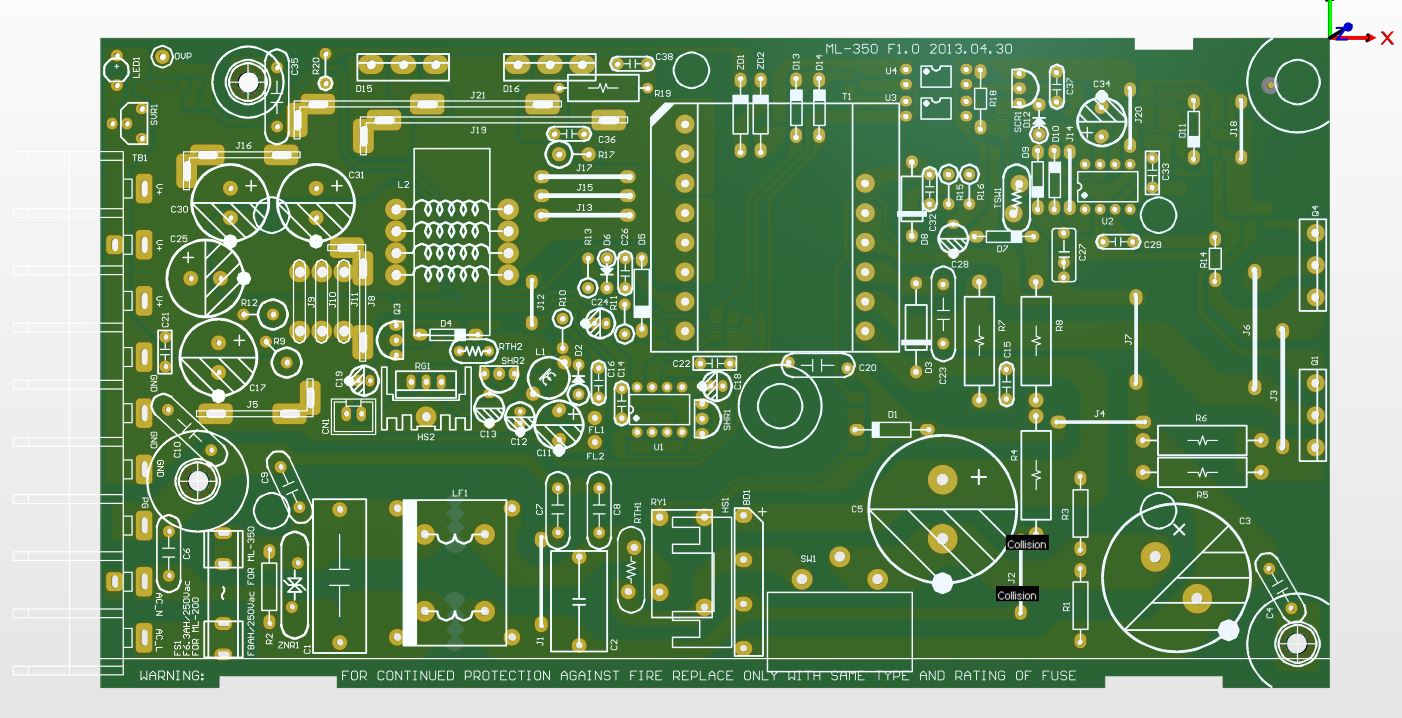

图纸说明：PCB图

开发环境：AD2020

简要概述：

24V-350W开关电源(SCH+PCB+BOM)

目录│文件列表:

 └ 24V-350W开关电源

    │ ML-350(24V) BOM.xlsx

    ├ 原理图和PCB源文件

    │  └ 原理图和PCB源文件

    │     │ ML-350.pcbDoc

    │     │ ML-350.pcbDoc.htm

    │     │ ML-350.PrjPcb

    │     └ ML-350.SchDoc

    └ 结构图纸和磁材等

       └ 结构图纸和磁材等

          ├ 元器件规格书

          │  │ 2.5mm连接器.jpg

          │  │ cn-TTC03.pdf

          │  │ cn-TTC05.pdf

          │  │ CSC330075.jpg

          │  │ ET28.jpg

          │  │ EV-12L.pdf

          │  │ FD1260-S3012C4KL风扇.pdf

          │  │ FMH07N90E.pdf

          │  │ MMBZ5229A_SERIES.pdf

          │  │ OJ-SH-112LMH 尺寸图.pdf

          │  │ T14-BO31.pdf

          │  │ TF-3907.PDF

          │  └ 散热片1.jpg

          ├ 机构图纸

          │  │ MYLAR 001.dwg

          │  │ MYLAR 001.pdf

          │  │ 锰铜电阻图纸.pdf

          │  └ 锰铜电阻图纸4.4m欧.dwg

          └ 磁材

             │ ML-TF001.dwg

             │ ML-TF001.pdf

             │ ML-TF002.dwg

             │ ML-TF002.pdf

             │ ML-TF003.dwg

             │ ML-TF003.pdf

             │ ML-TF004.dwg

             └ ML-TF004.pdf
