【P514】PLC控制器硬件方案(SCH+PCB)

项目编号：P514

文件大小：403K

图纸说明：PCB图

开发环境：KiCAD

简要概述：

PLC控制器硬件PCB方案。ATMega32L，RS485工业总线接口，8个ADC输入，8个PWM输出，6 GPIO

KiCAD 5.1项目

特征：

• Discrete diode protection for high & low overvoltage for all input & interface contacs.

• Two types of RS485 input connectors (1RJ-45, 3RJ-11).

• Output RS485 RJ-11 connectors. The controller can act as connection hub on RS485 network with tree-like topology. Up to 3 output connections.

• Up to 2 Mbps RS485 bus speed.

• JTAG debug interface.

• 5 to 25V power supply.

目录│文件列表:

 └ plc_controller_mega32l_pcb_scheme

    ├ controller_mega32l

    │  │ $savepcb.brd

    │  │ $savepcb.pro

    │  │ controller_mega32l-cache.bak

    │  │ controller_mega32l-cache.lib

    │  │ controller_mega32l-rescue.lib

    │  │ controller_mega32l.bak

    │  │ controller_mega32l.cmp

    │  │ controller_mega32l.kicad_pcb

    │  │ controller_mega32l.lst

    │  │ controller_mega32l.net

    │  │ controller_mega32l.pro

    │  │ controller_mega32l.sch

    │  │ controller_mega32l_net.txt

    │  │ controller_mega32l_net_report.txt

    │  │ CustomLibrary.bck

    │  │ CustomLibrary.dcm

    │  │ CustomLibrary.lib

    │  │ fp-info-cache

    │  │ fp-lib-table

    │  │ sym-lib-table

    │  │ _autosave-$savepcb.brd

    │  └ rescue-backup

    │     │ controller_mega32l-2018-10-01-09-16-42.pro

    │     │ controller_mega32l-2018-10-01-09-16-42.sch

    │     │ controller_mega32l-2019-05-28-19-40-41.pro

    │     │ controller_mega32l-2019-05-28-19-40-41.sch

    │     │ controller_mega32l-2019-05-29-20-38-32.pro

    │     │ controller_mega32l-2019-05-29-20-38-32.sch

    │     │ controller_mega32l-cache-2018-10-01-09-16-42.lib

    │     │ controller_mega32l-cache-2019-05-28-19-40-41.lib

    │     │ controller_mega32l-cache-2019-05-29-20-38-32.lib

    │     │ controller_mega32l-rescue-2018-10-01-09-16-42.lib

    │     │ controller_mega32l-rescue-2019-05-28-19-40-41.lib

    │     │ controller_mega32l-rescue-2019-05-29-20-38-32.lib

    │     └ sym-lib-table-2019-05-28-19-40-41

    └ doc

       │ bom.txt

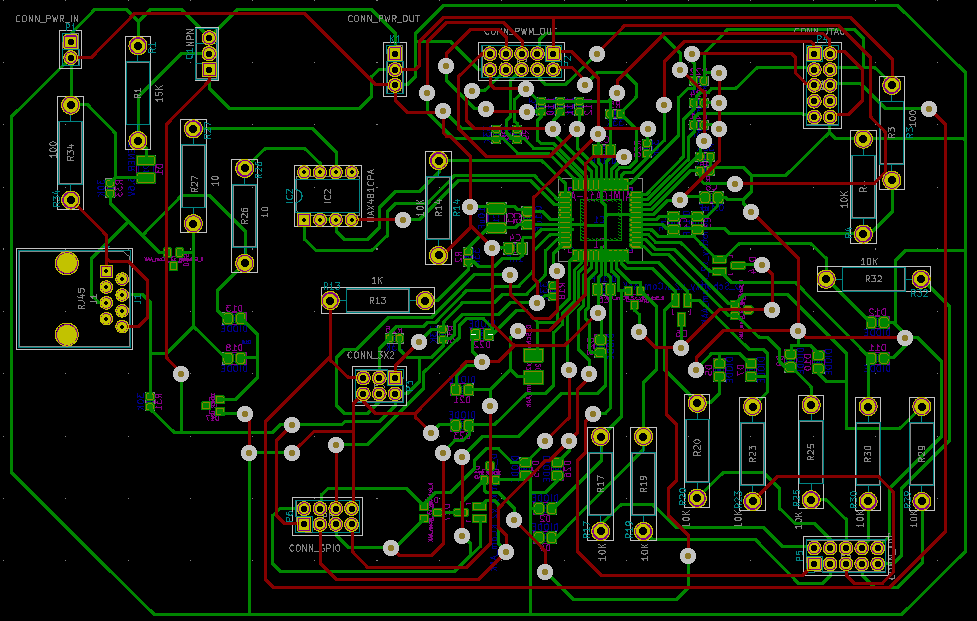

       │ pcb_screenshot.png

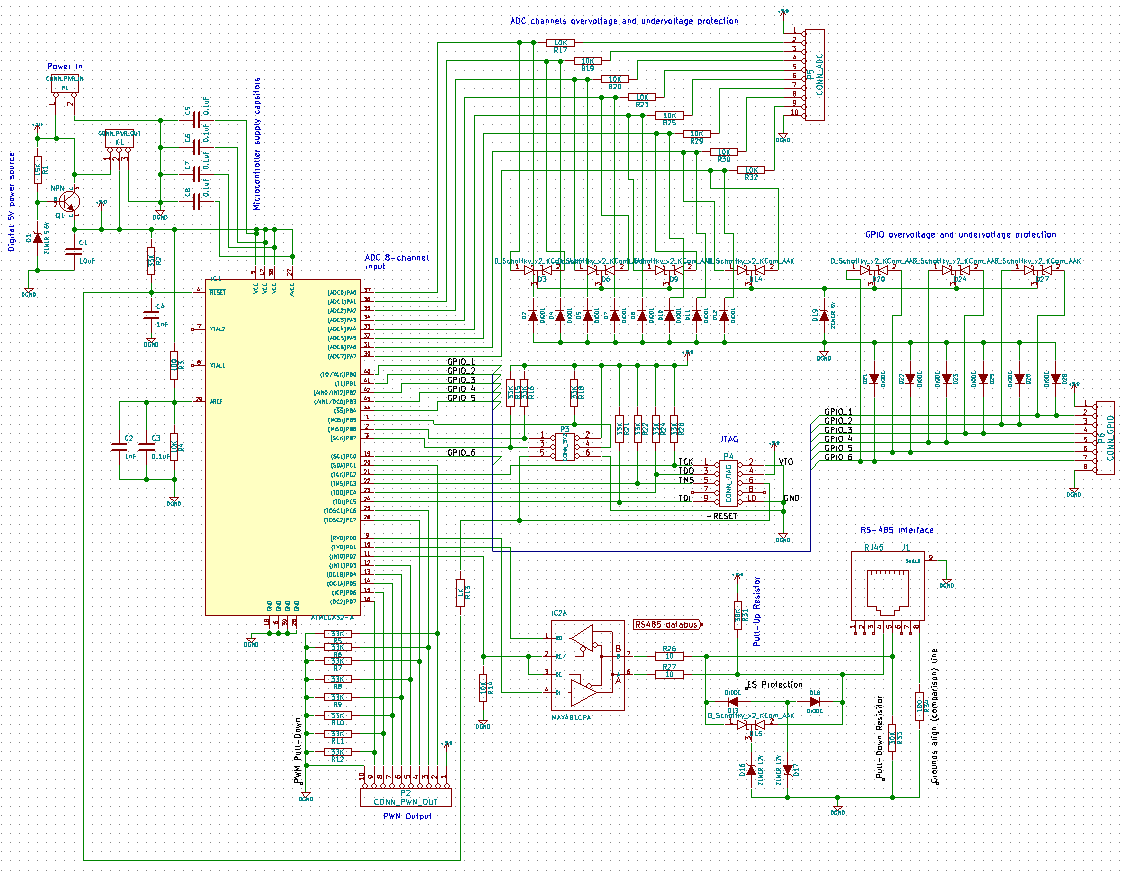

       └ scheme_screenshot.png
