【P3】使用TP5400和TP4956各一路的3.7V锂电池充电板

项目编号：P3

文件大小：3.3M

图纸说明：原理图、PCB图

开发环境：AD2020

简要概述：

介绍

一款使用TP5400和TP4056各一路进行充电的3.7v理电池充电5v升压板

-充电板左侧是使用TP5400为3.7v锂电池进行充电的充电电路

-充电板右侧是使用TP4056为3.7v锂电池进行充电的充电电路

-充电板拥有一排5v电压输出和一排GND

-在有外接VBUS时，VOUT输出VBUS

-在没有外接VBUS时，VBOUT输出锂电池3.7v升压后的5v电压

使用方法

-使用AD软件打

-查看或修改原理图文件和PCB文件

-打印PCB

电路板图

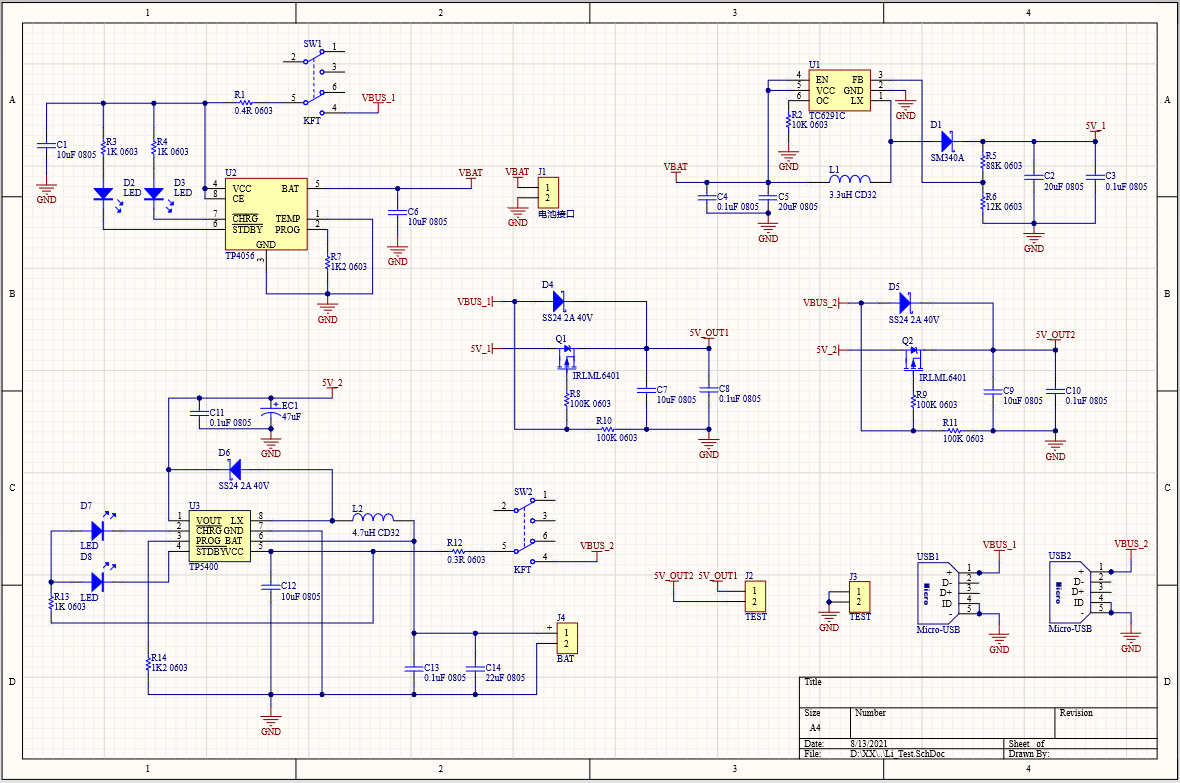

原理图

文件列表：

目录│文件列表:

 └ LiTestPCB-main

    └ Li_Test

       │ Li_Test.OutJob

       │ Li_Test.PcbDoc

       │ Li_Test.PcbDoc.htm

       │ Li_Test.PcbLib

       │ Li_Test.PrjPcb

       │ Li_Test.PrjPcbStructure

       │ Li_Test.SchDoc

       └ Li_Test.SchLib
