【P557】PCB四轴飞行器

项目编号：P557

文件大小：3M

图纸说明：PCB图

开发环境：AD2020

简要概述：

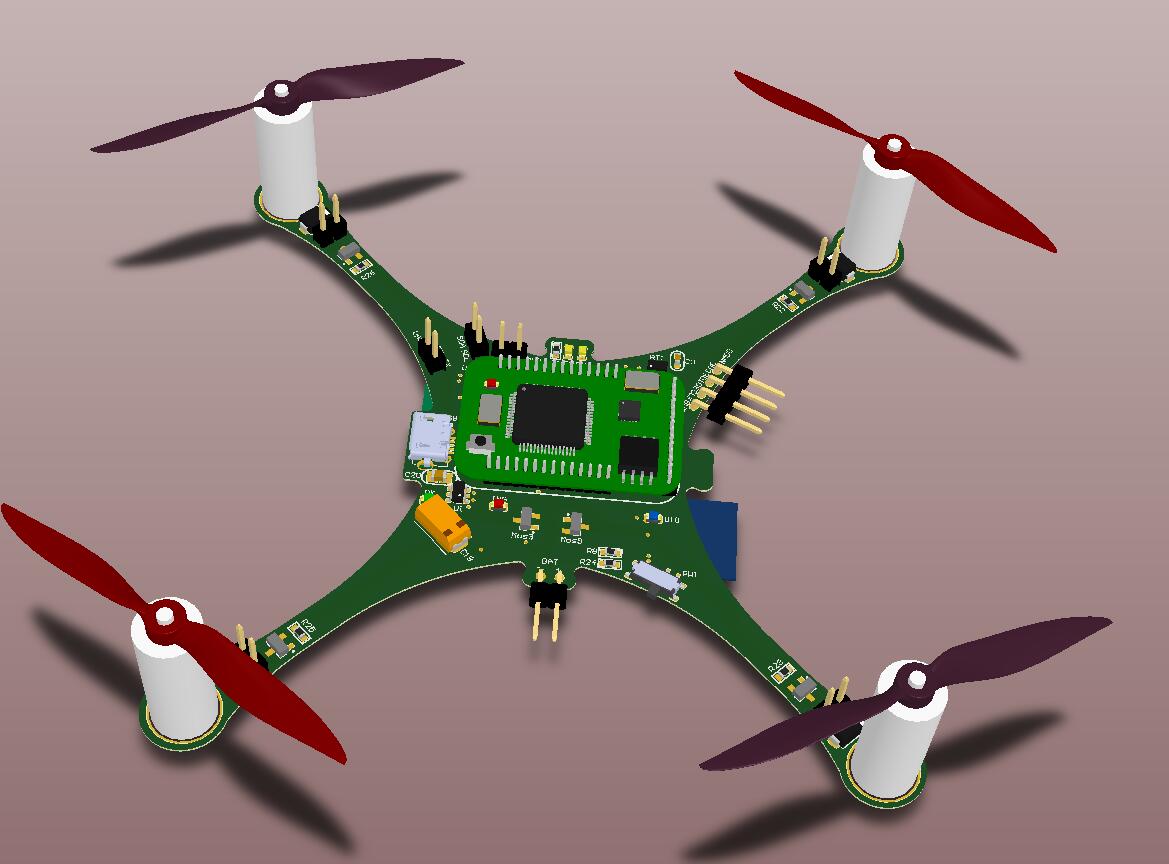

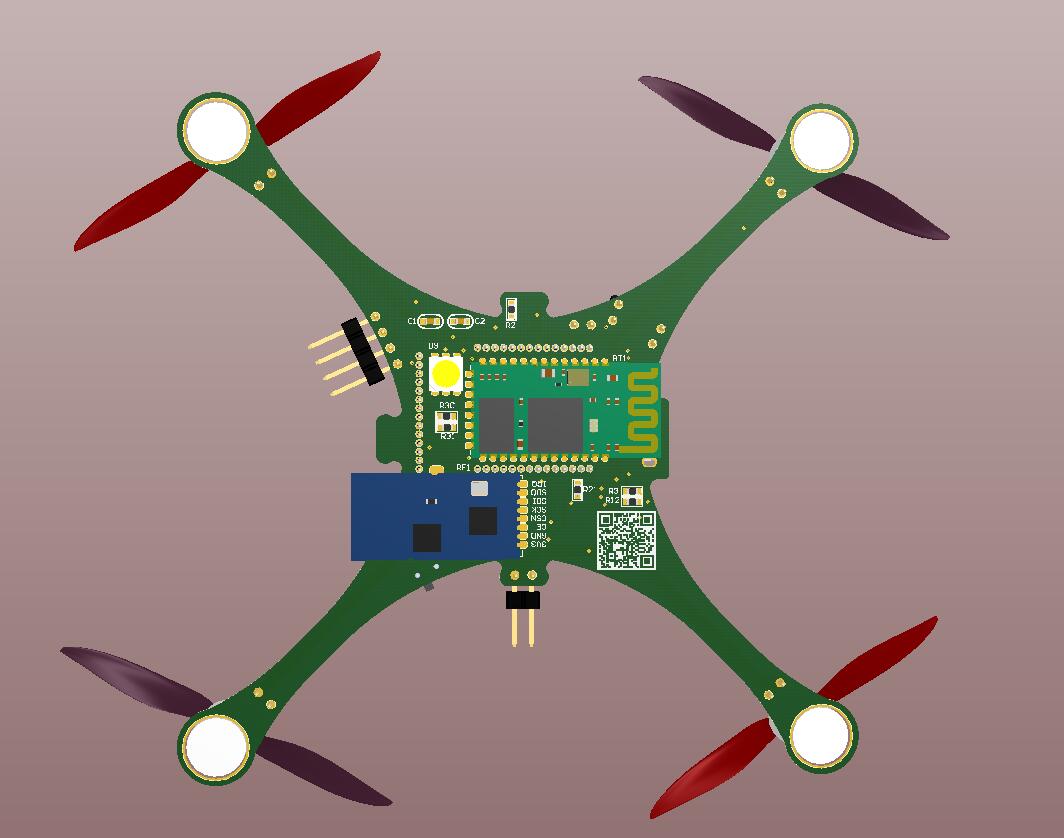

PCB_Quadrotor

-这是一个PCB四轴飞行器，使用8520空心杯电机和55mm桨，用于科研实验，可作为一个简单的空中移动平台

-该项目有两个分支，一个上面使用Fly_Control飞控（F103），另一个使用F405作为控制器，搭载F072作为下载器和仿真器。F405的版本在all_in分支之中。

特性

-主控单片机使用STM32F103RCT6

-板载MPU9250（三轴陀螺仪+三轴加速度计+三轴磁力计）

-板载MS5611气压计

-板载飞行器黑匣子W25Q

-提供HC05蓝牙接口、NRF24L01遥控接口

-提供I2C接口，便于拓展其他接口

目录│文件列表:

 └ PCB_Quadrotor

    │ back.SchDoc

    │ jlink-ob.SchDoc

    │ PCB四轴.PcbDoc

    │ PCB四轴.PrjPCB

    │ PCB四轴.SchDoc

    │ PCB四轴接口.SchDoc

    │ view1.jpg

    │ view2.jpg

    └ view_3.jpg
