【P594】基于STM32的RTU电路原理图与PCB工程文件

项目编号：P594

文件大小：1.6M

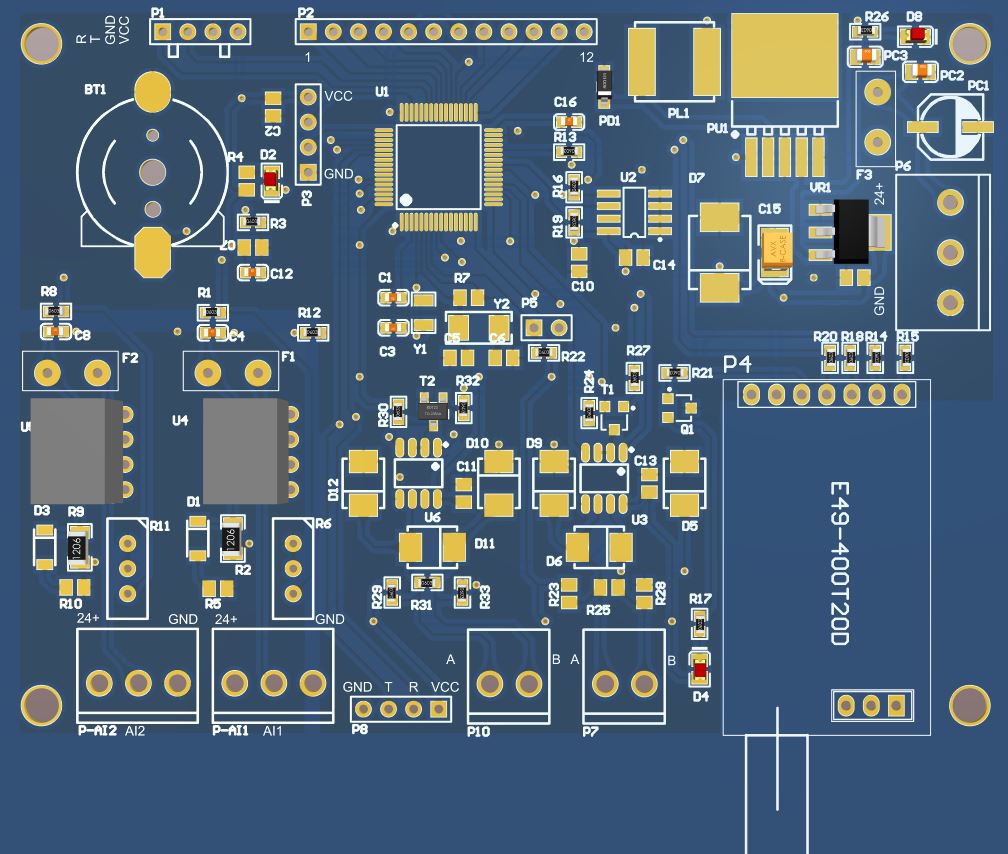

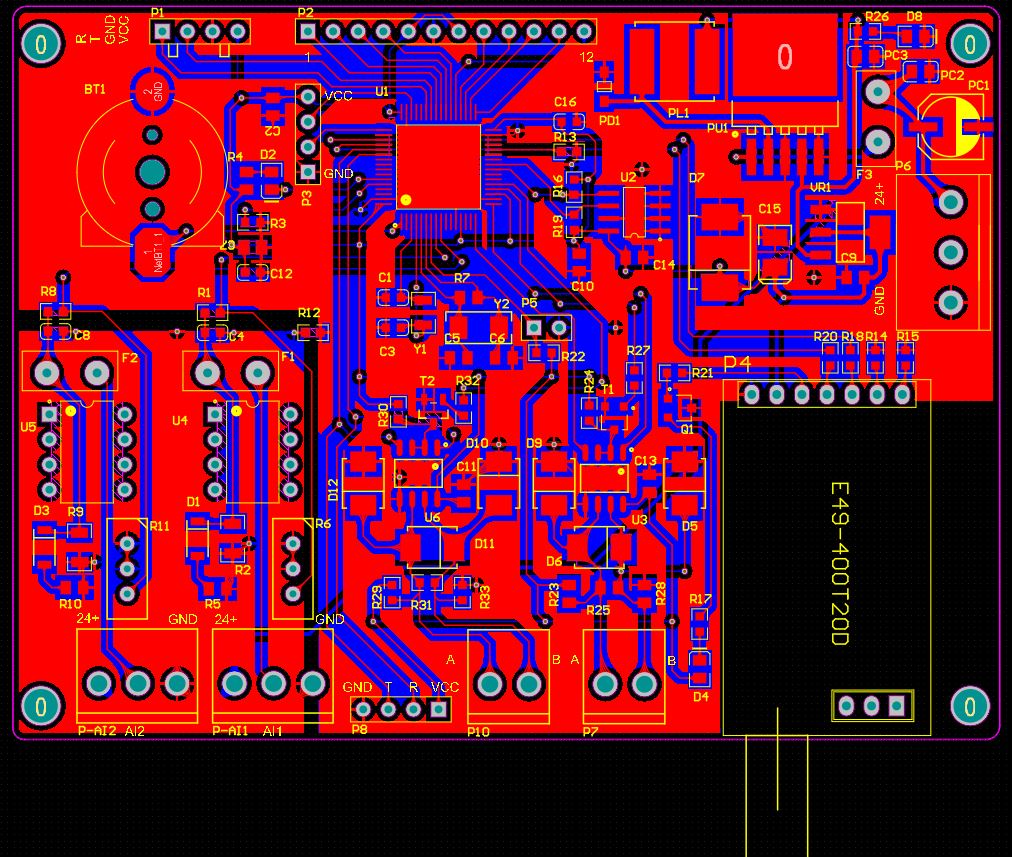

图纸说明：PCB图

开发环境：AD2020

简要概述：

包含2路模拟量420mA采集；2路RS485(一路做功图和动液面读取，一路预留UART和485 做无线串口)

1路无线上行通道，配亿佰特433模块；1路UART读取电参模块数据；

显示接口留SPI串口LCD12864，配晶联讯屏幕，可根据后期功能选是否带字库模块；

工作流程：采集电参，压力数据，后期增加功图与动液面数据，计算冲程时间与最大最小 电流，更新显示

等待通讯，完成数据发送。
