【P606】基于ULN2003电机驱动电路应用 原理图与PCB文件

项目编号：P606

文件大小：396K

图纸说明：PCB图

开发环境：AD2020

简要概述：

附件为原理图，PCB文件
NO.1 ： S 端口接轮毂 电机②号信号接口。
N0.2  ：其中一个 S 接5V工作电压的传感器， 功能是由传感器作为开关输出控制。两个S信号接口已经短接。
供电：
1、USB提供5V电压。
2、外接12---24V电源。
最小系统板外围的排针是引脚扩展口。

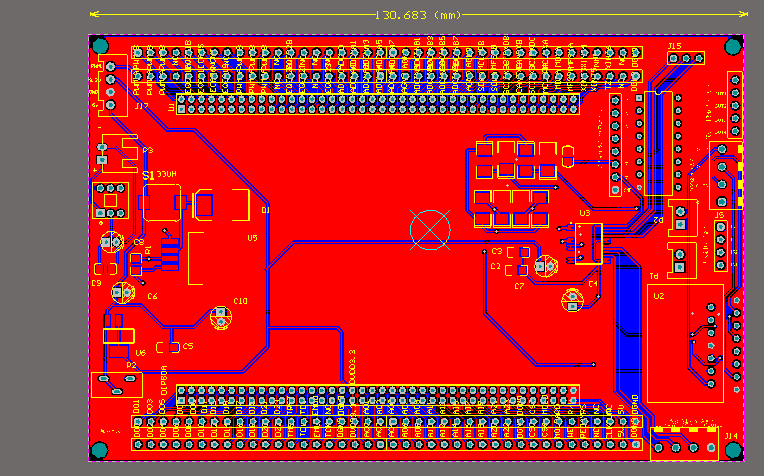

Altium Designer画的基于ULN2003电机驱动应用电路原理图和PCB图如下：

目录│文件列表:

 │ UL2003电机驱动PCB-PCB3.PcbDoc

 └ UL2003电机驱动原理图.SchDoc3.SchDoc
