【P14】DC-UPS断电不断网(夜间不间断电源)

项目编号：P14

文件大小：3.5M

图纸说明：PCB、SCH

开发环境：AD2020

简单概述：

前言：

        大学冬天晚上大都是断电的，晚上11点没电，无论你在干嘛，都上不了网络了。我们学校也是这样。自学电子后，就自己摸索着解决的办法，做出了这样的电源。

        自制不间断电源，是我们几个电子爱好的同学，组成一个探趣小组，发现学校晚上断电之后，路由器由于没电，我们正在联网工作，或者其他的活动就被强制停止了，导致我们会失去了某些工作之类的信息，感觉很懊恼，于是我们就决定讨论起研究出解决这样问题的一个东西来。

        该产品是24 h直接接路由器的，无论是有电或者没电，都可以智能的相互转化能力以保持路由工作平衡，产品接上路由，猫即可，全部自动化。如此一来，即使停电你没有意识到，来不及保存信息关电脑，此时的路由器依旧有电的为您工作供网络。

        该DC-UPS电源主要主要分为四个部分：降压电路、升压电路、充电电路、切换电路。由于市面路由器，猫的种类繁多，使用者只需在自己的电路里改改参数即可输出不同电压。

        总之，DIY起来很简单。只要愿意动手，都可以做出属于自己的不间断电源，可以做很多用途。我们自己还在自己的学校卖出了一批，学生很常用，受欢迎。

附件内容包括整个电源产品设计原理图和PCB，用AD软件打开。（版权归本设计者所有，使用时需注明信息：Y-N设计）

注意事项：

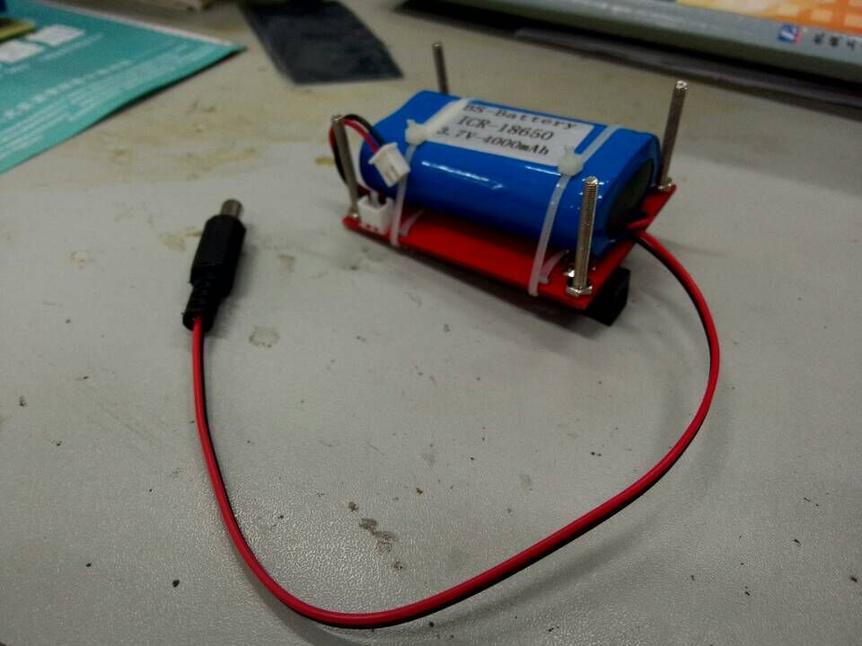

1. 电池使用并联的18650电池即可。

2. 注意DC接口的选择，不同路由器，电压不同，接口不同。

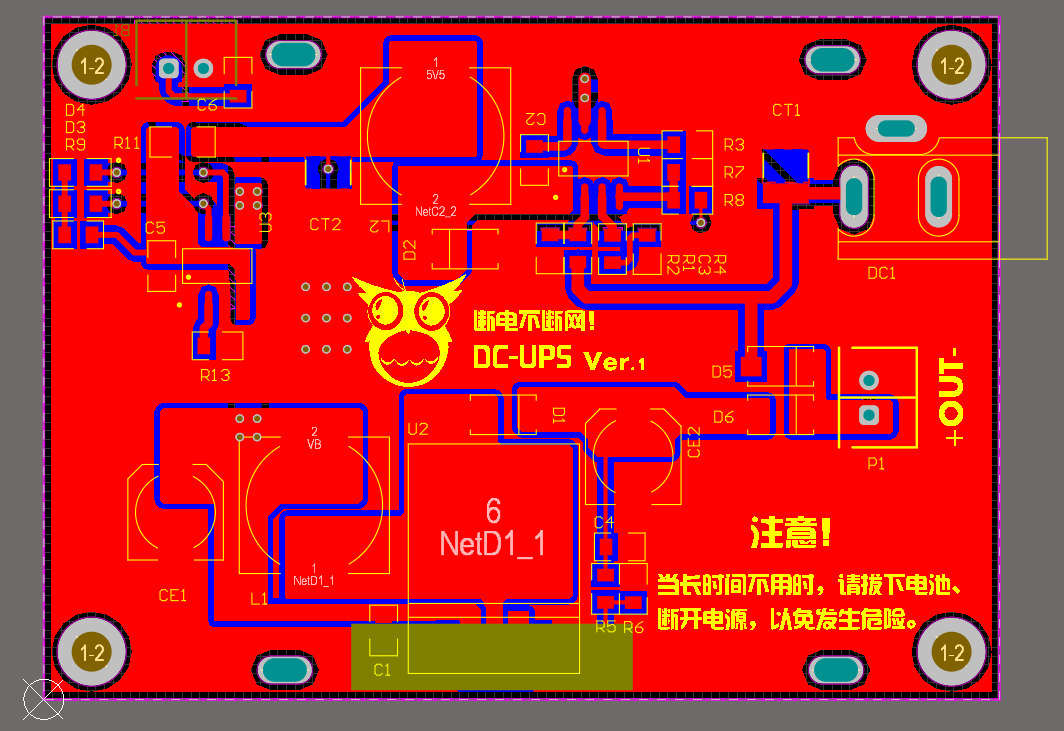

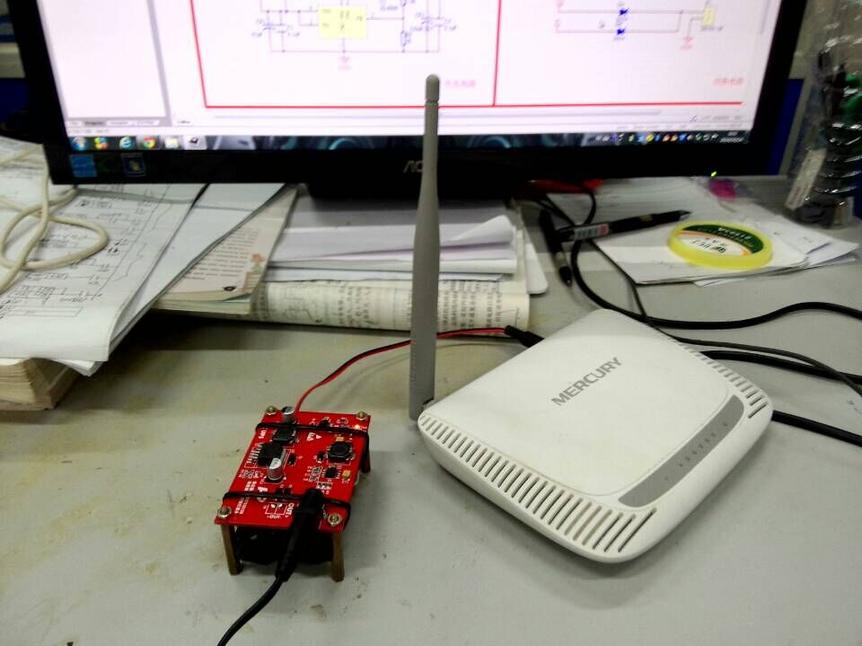

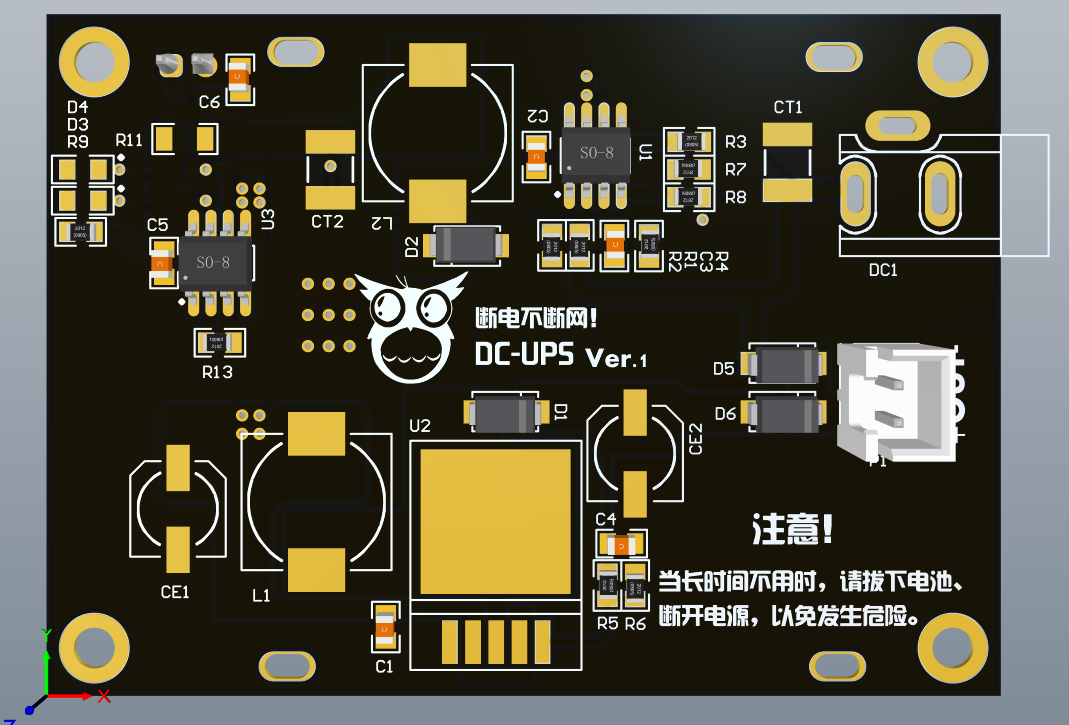

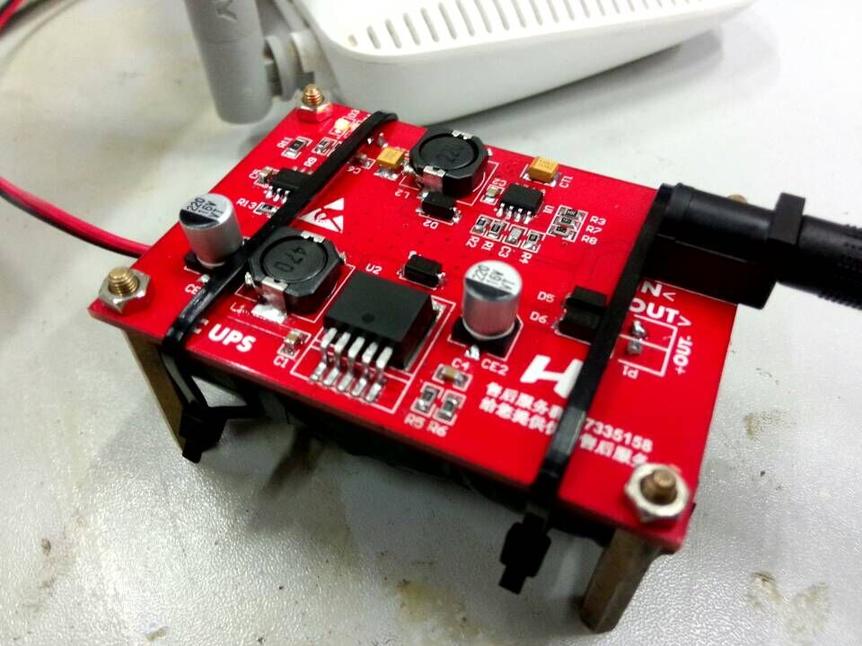

作品展示：

文件列表：

目录│文件列表:

 └ UPS

    │ 原理图和PCB.xls

    └ 原理图和PCB

       │ DC-UPS.PcbDoc

       └ 直流不间断电源.SchDoc
