【P28】QCA9531官方无线路由器Demo板(原理图+PCB源文件+文档)

项目编号：P28

文件大小：5M

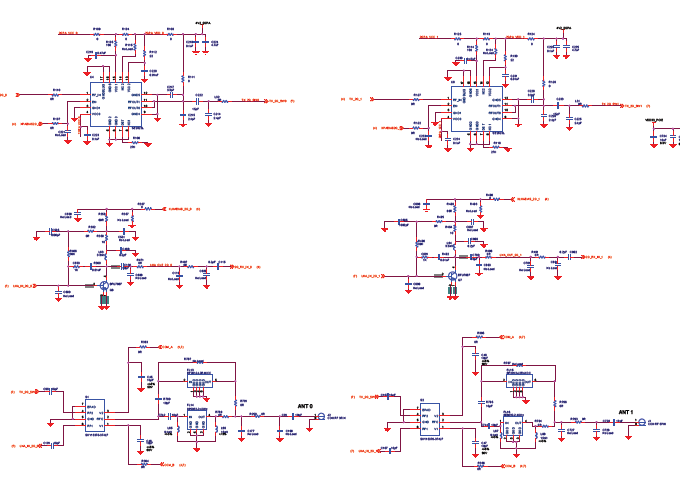

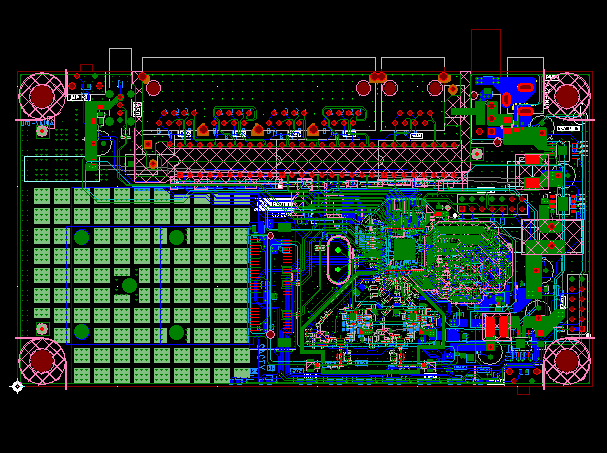

图纸说明：PCB图、SCH图

开发环境：Pads

简单概述

QCA9531是WiFi领域顶尖半导体公司Qualcomm Atheros推出的一款性价比很高的WLAN SoC，虽说是AR9341的Cost Down版本，其配置也很不错，非常适合WiFi设备厂商开发高性价比无线路由器。

QCA9531主要特征

• MIPS 24Kc处理器，64KB I-Cache，32KB D-Cache，主频可达680MHz

• 支持16bit DDR1，DDR2（可达600MT/s）

• 支持SPI Flash

• 集成5端口百兆以太网交换机

• 具有1个PCI Express 1.1 Root Complex接口

• 具有1个USB 2.0接口

• 内部集成射频前端

• 内部集成1.2V DCDC转换器

目录│文件列表:

 │ Atheros QCA9531 datasheet.pdf

 └ 原理图+PCB源文件.zip
