【P52】翼比特E9+矿机EBAZ4205控制板设计

项目编号：P52

文件大小：23M

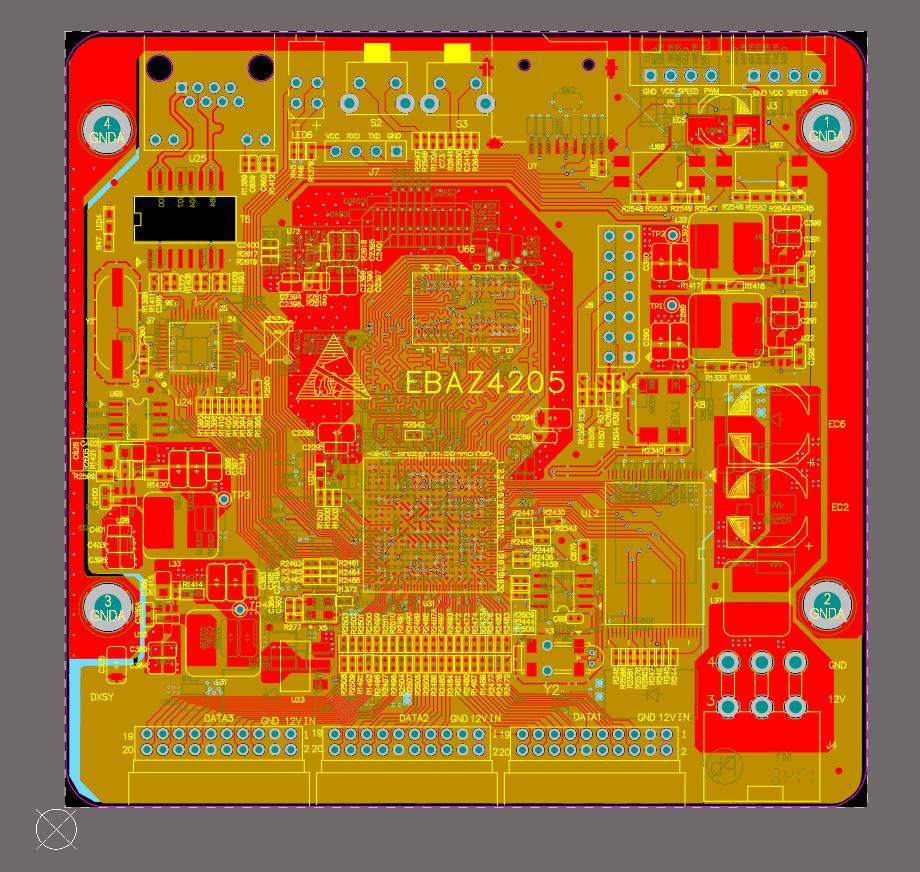

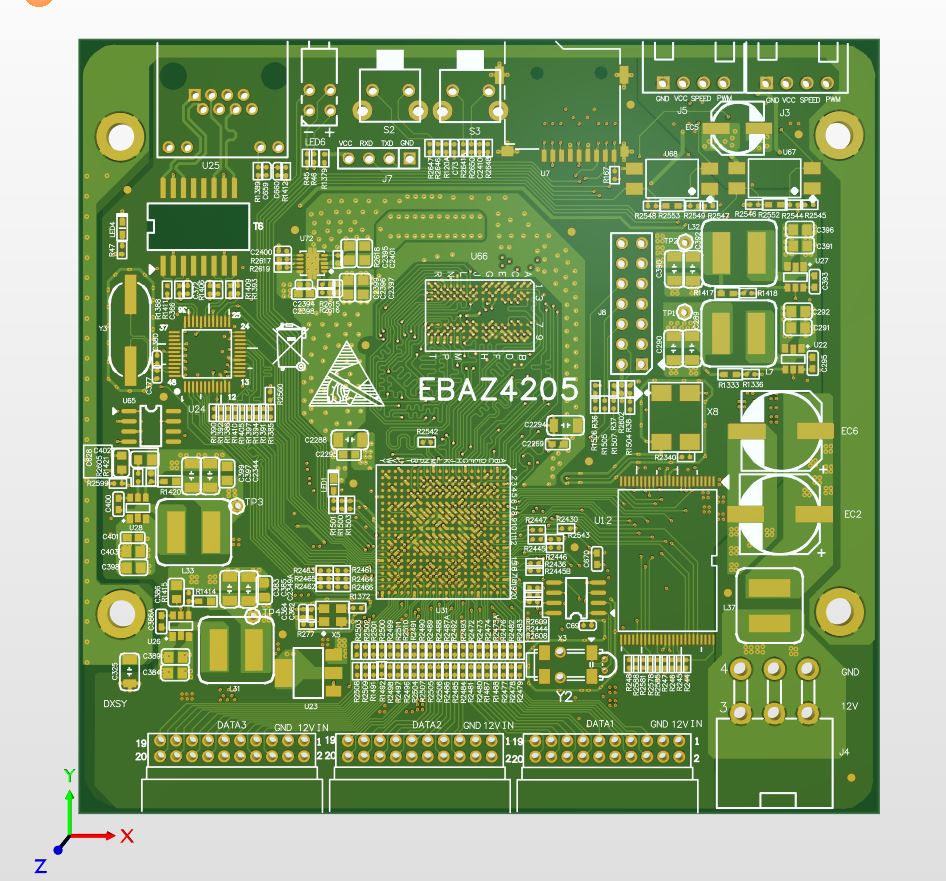

图纸说明：PCB图

开发环境：AD2020

简单概述

该控制板使用 Xilinx ZYNQ-7000 系列 XC7Z010CLG400-1 芯片作为主控，板上引出Jtag，Uart，GPIO，可当开发板使用。

目录│文件列表:

 └ ebaz4205_hw

    │ index.md

    ├ Datasheet

    │  │ ds190-Zynq-7000-Overview.pdf

    │  │ ug1019-zynq-trustzone.pdf

    │  │ ug585-Zynq-7000-TRM.pdf

    │  │ ug821-zynq-7000-swdev.pdf

    │  │ ug865-Zynq-7000-Pkg-Pinout.pdf

    │  │ ug933-Zynq-7000-PCB.pdf

    │  └ zynq-7000-product-selection-guide.pdf

    ├ Doc

    │  └ ebaz4205_introduce.md

    ├ mate

    │  │ boot_setting_jtag.jpeg

    │  │ concat_customize.png

    │  │ create_block_design.png

    │  │ Create_HDL_Wrapper.png

    │  │ ebaz4205-1.jpg

    │  │ ebaz4205-2.jpg

    │  │ ebaz4205-3.jpg

    │  │ ebazE9p.jpg

    │  │ GPIO_Layout.png

    │  │ helloworld_block_design.png

    │  │ sdk1.jpeg

    │  │ sdk2.jpeg

    │  │ sdk3.jpeg

    │  │ sdk4.png

    │  │ telnet.jpeg

    │  │ vivado1.jpeg

    │  │ vivado10.jpeg

    │  │ vivado13.jpeg

    │  │ vivado2.jpeg

    │  │ vivado3.jpeg

    │  │ vivado4.jpeg

    │  │ vivado5.png

    │  │ vivado6.jpeg

    │  │ vivado7.jpeg

    │  │ vivado8.jpeg

    │  │ vivado9.jpeg

    │  └ zynqbd.jpeg

    ├ sch

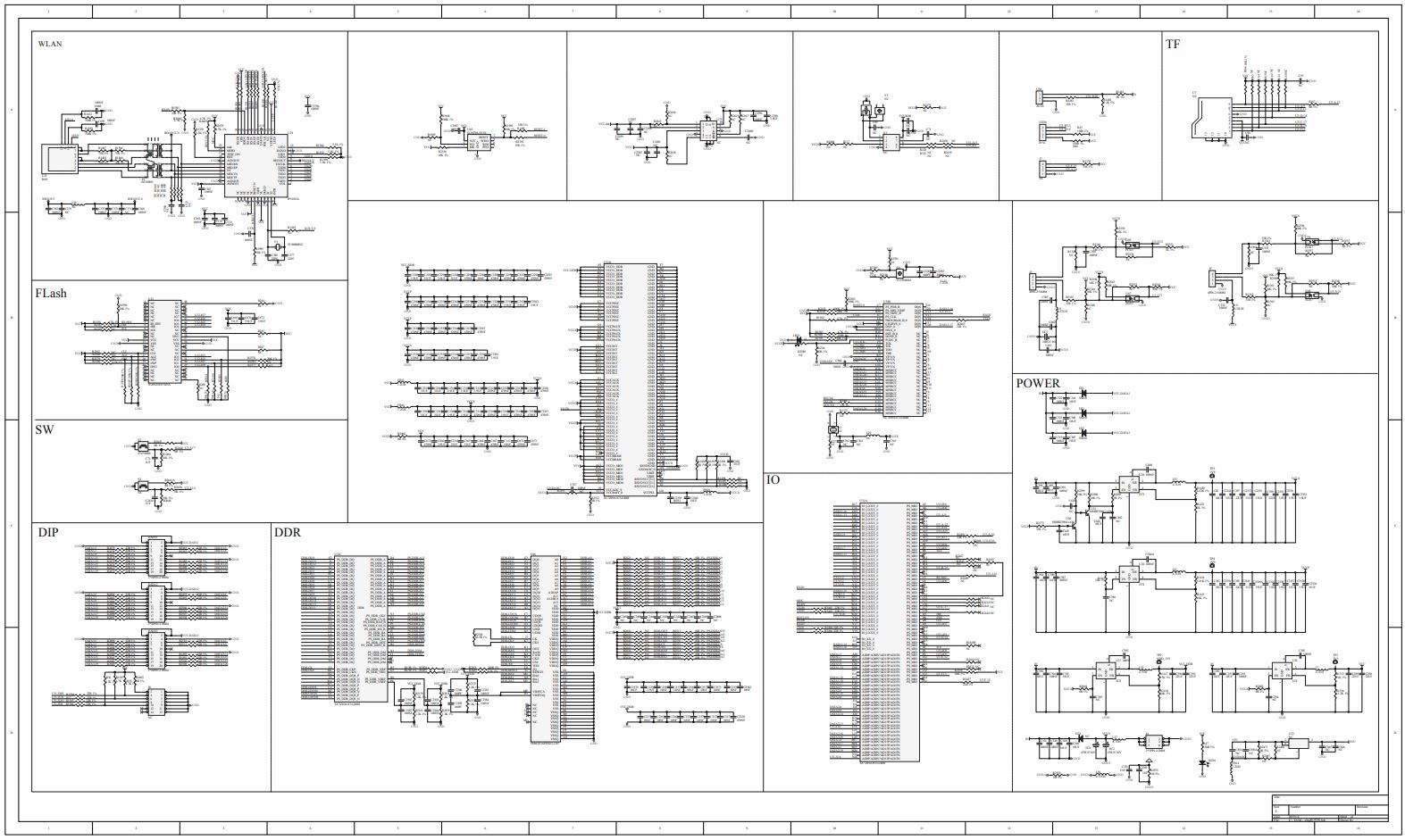

    │  └ ebit4205.pdf

    └ Src

       │ ebit.pcb

       └ ebit4205ad-pcbdoc.kicad_pcb
