摘要：本设计基于AT89C51单片机，开发了一套功能完善的篮球比赛计时计分系统。该系统能够实现双队实时计分、比赛倒计时、24秒进攻计时等篮球比赛的核心功能，满足标准篮球比赛规则的要求。
项目简介
系统硬件部分采用AT89C51单片机作为控制核心，配合LCD1602液晶显示屏进行信息显示，通过8个独立按键实现人机交互，并使用蜂鸣器进行声音提示。软件部分采用C语言编程，利用定时器/计数器实现精确计时，通过外部中断响应按键操作，实现了比赛开始/暂停控制、双方得分统计（1分、2分、3分）、12分钟×4节的比赛倒计时、24秒进攻倒计时及重置等功能。系统在比赛节间和结束时通过蜂鸣器发出不同时长的提示音，符合实际比赛需求。
本设计通过Proteus软件进行了完整的仿真验证，并绘制了完整的电路原理图和PCB板图。仿真结果表明，系统运行稳定可靠，计时精确，操作简便，具有较高的实用价值，可为篮球比赛提供有效的计时计分解决方案。

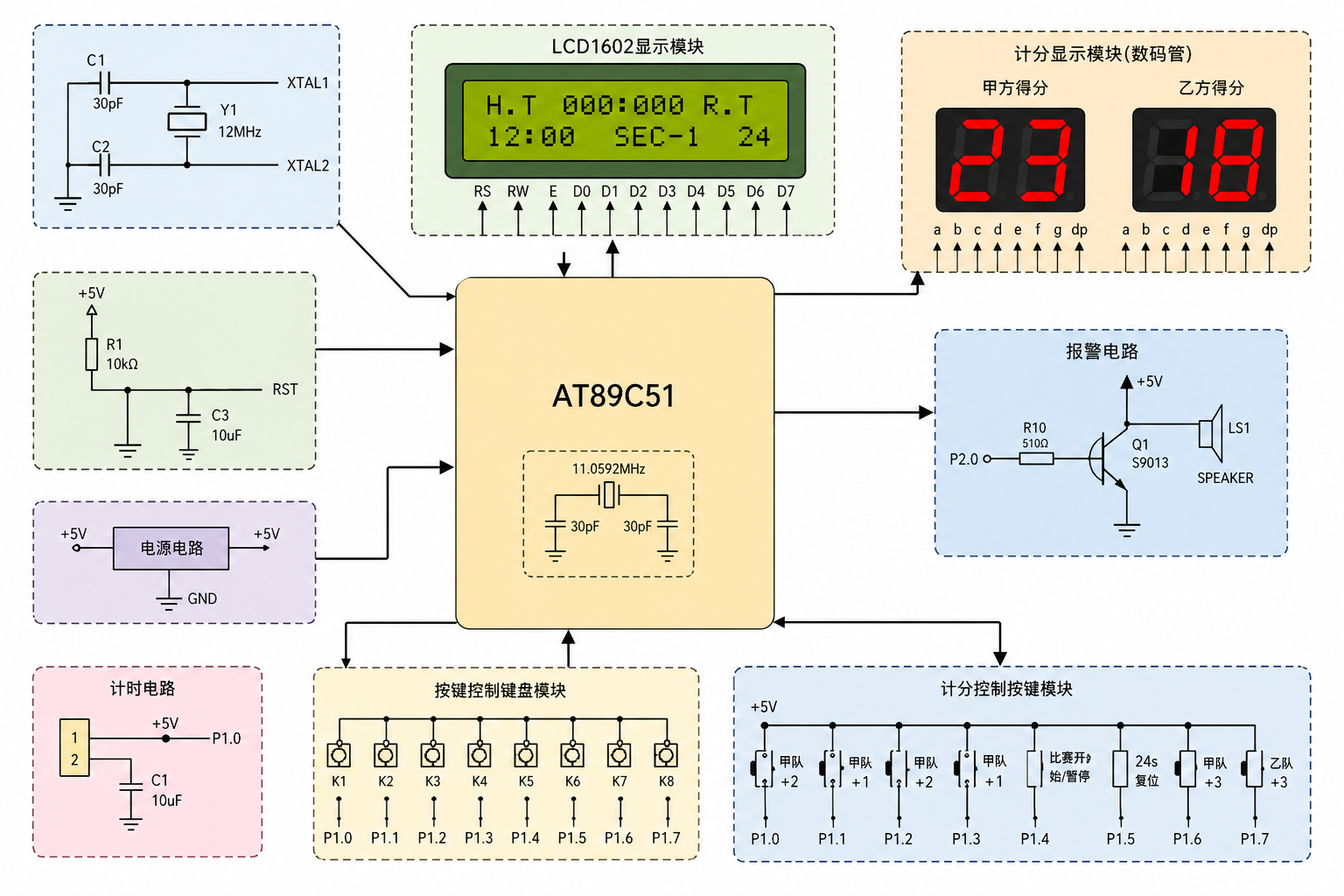

图1 系统架构图
主要功能
双队计分系统
– 主队（H.T）计分：支持+1分、+2分、+3分按键
– 客队（R.T）计分：支持+1分、+2分、+3分按键
– 分数范围：0-999分
– 实时显示：LCD1602实时更新双方比分
比赛计时功能
– 单节时长：12分钟倒计时
– 比赛节数：4节制（SEC-1至SEC-4）
– 时间显示：分:秒格式（MM:SS）
– 开始/暂停：通过K1按键控制
– 自动切换：每节结束自动进入下一节
24秒进攻计时
– 独立计时：24秒倒计时
– 重置功能：通过K2按键重置为24秒
– 声音提示：时间到达时蜂鸣器提示3秒
– 实时显示：LCD右下角显示剩余秒数
声音提示系统
– 节间休息：80秒间歇蜂鸣（每秒一次）
– 比赛结束：10秒长鸣
– 24秒到时：3秒短鸣
硬件配置
核心器件
– 主控芯片：AT89C51单片机
– 显示器：LCD1602液晶显示屏
– 提示器：蜂鸣器
按键定义

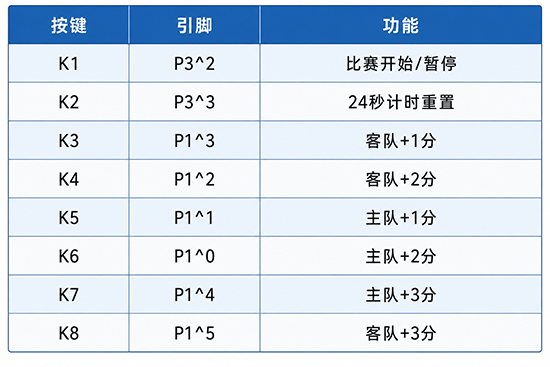

表1 按键定义
接口连接

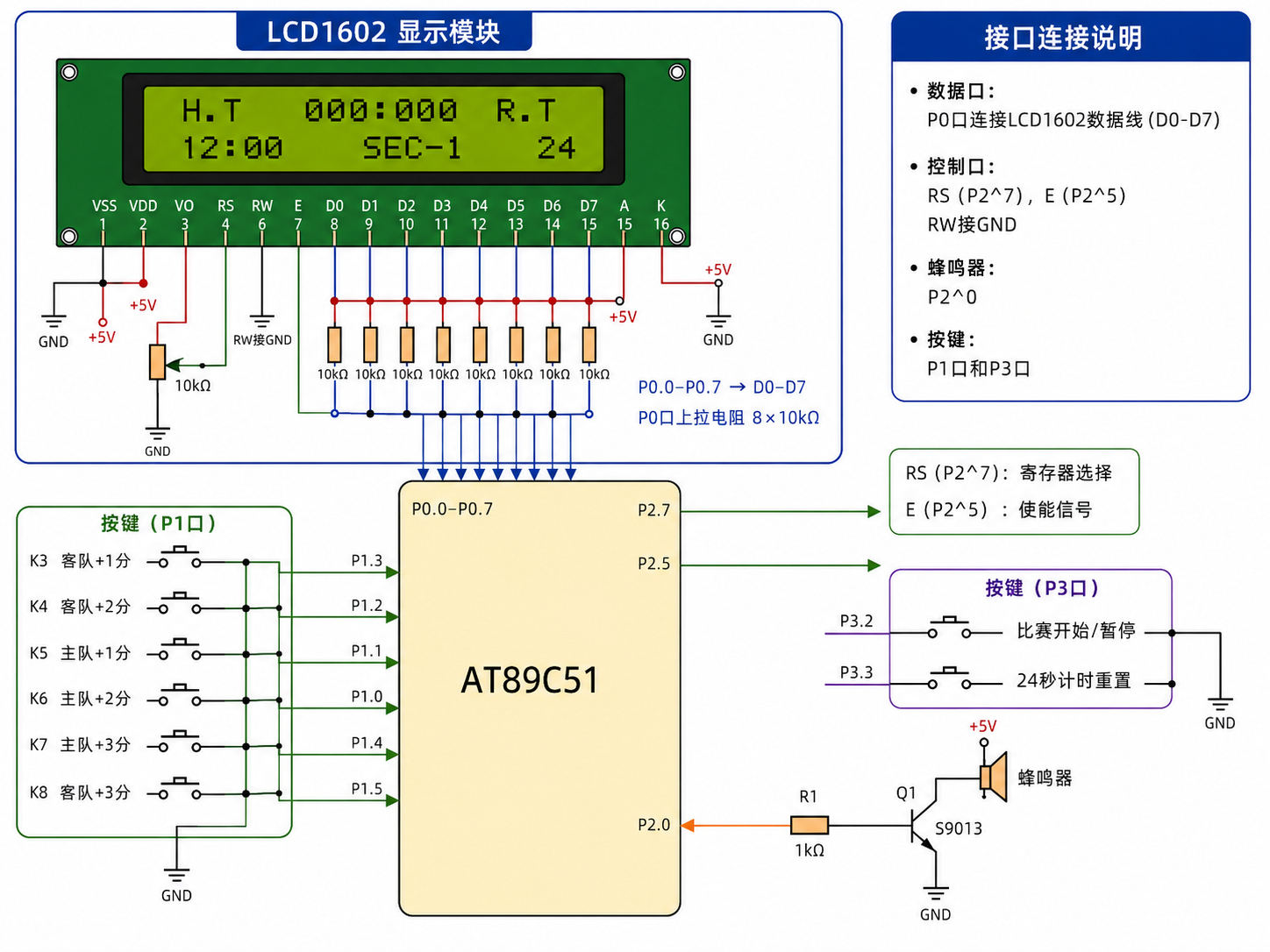

图2 接口连接
显示界面

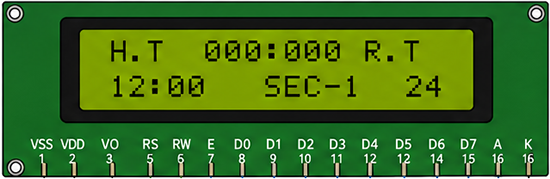

图3 显示界面
– 第一行：双方比分
– 第二行：比赛时间 节数 24秒
软件架构图

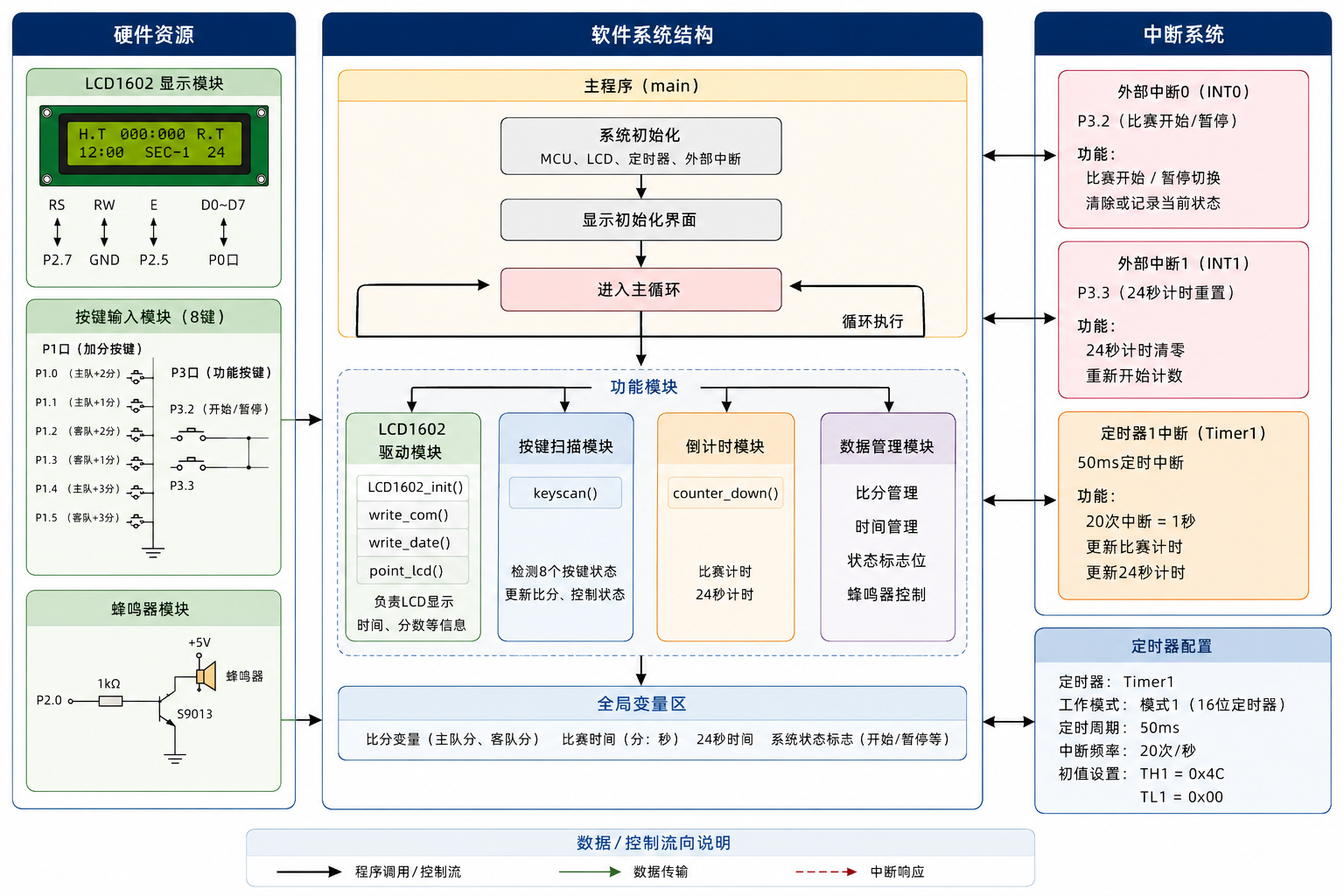

图4 软件架构图
使用说明
开机初始化
上电后系统自动初始化并显示初始状态：双方比分000:000，比赛时间12:00，当前节数SEC-1，24秒计时24。
操作流程
按K1启动/暂停比赛计时，按K5/K6/K7为主队加1/2/3分，按K3/K4/K8为客队加1/2/3分，按K2重置24秒计时，每节结束自动进入80秒休息，第4节结束后蜂鸣器长鸣10秒。
开发环境
软件工具
– 编程软件：Keil uVision（C51编译器）
– 仿真软件：Proteus 7.8或更高版本
– 原理图设计：Altium Designer
– 烧录软件：STC-ISP或其他51单片机烧录工具
编译说明
– 使用Keil uVision打开`001.uvproj`工程文件
– 选择目标芯片：AT89C51
– 编译生成HEX文件
– 将HEX文件烧录到单片机或用于Proteus仿真
仿真运行
Proteus仿真步骤
– 打开`2、仿真图/001.pdsprj`文件
– 确认单片机已加载HEX文件路径正确
– 点击运行按钮开始仿真
– 通过鼠标点击按键进行操作测试
原理路图

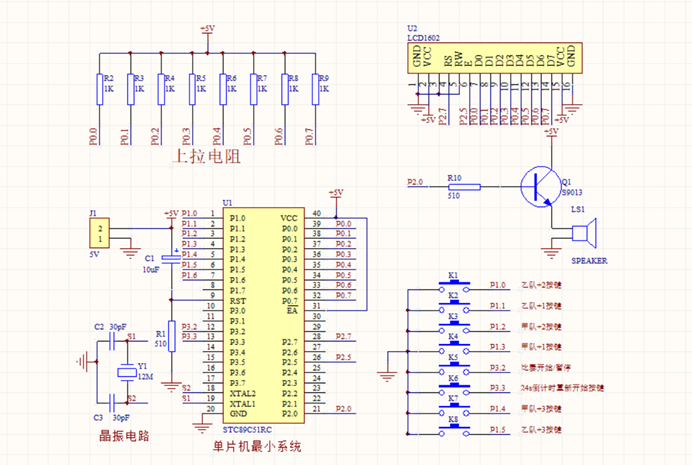

图5 工作原理图
仿真图

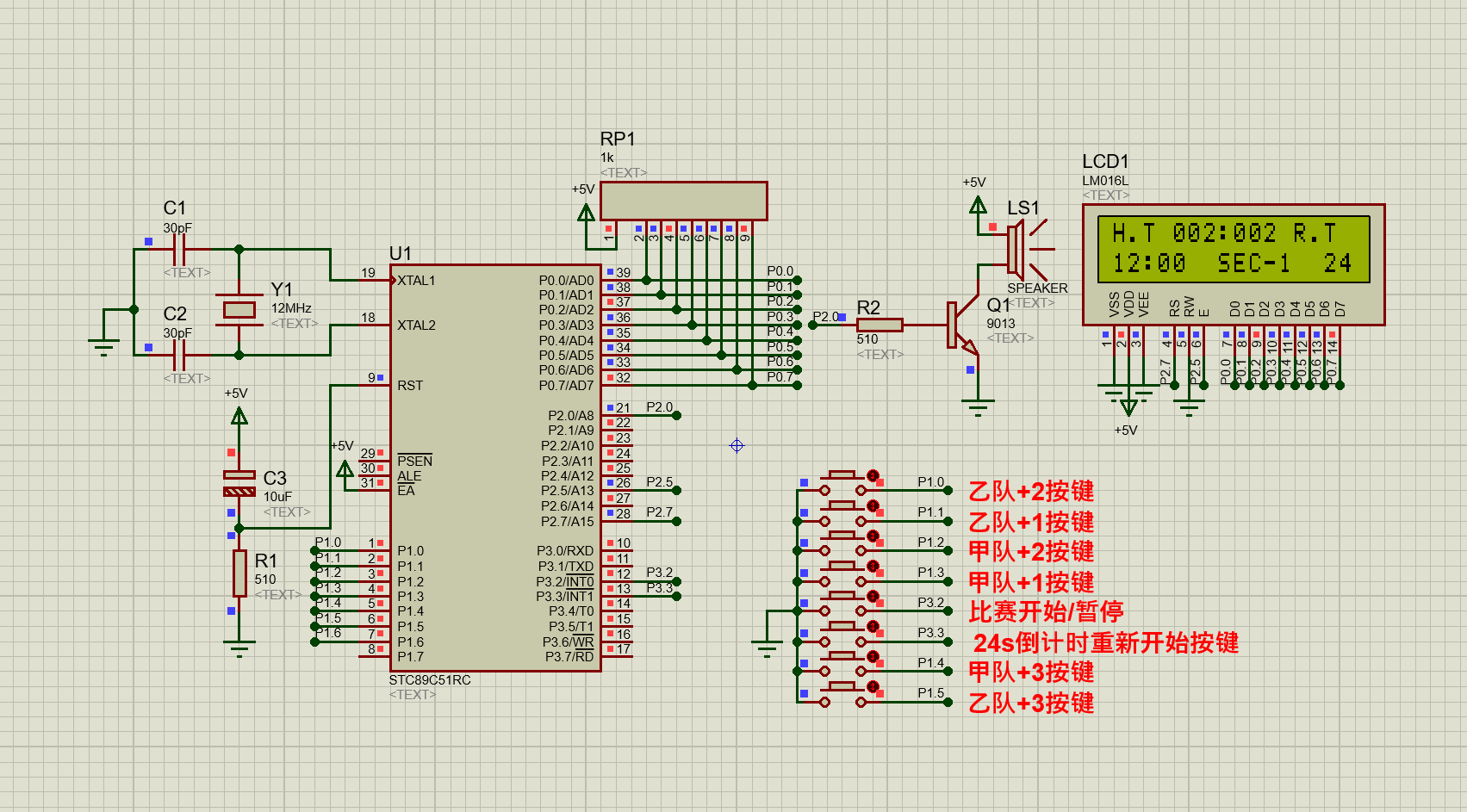

图6 工作原理图
配套资源
包括完整的项目源代码、演示视频、运行截图，开箱即用。
项目文档
有偿提供开题材料、系统设计说明书和成果汇报PPT，完整呈现项目的研究依据、设计过程与最终成果。
使用授权
本项目采用AGPL-3.0开源协议，允许个人和组织自由使用、修改和分发代码，但基于本项目的衍生作品必须同样开源，且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用，作者不对使用本项目产生的任何后果承担责任，使用者应遵守当地法律法规，合理合法使用本项目。如本项目对您的研究或工作有所帮助，欢迎引用并注明出处。
