摘要：本文基于Multisim仿真平台，设计并实现了一个采用74LS系列数字逻辑芯片的电梯控制仿真系统。该系统通过纯硬件逻辑电路实现电梯的楼层选择、运行控制和状态显示等核心功能。
项目简介
统主要由按键输入模块、优先编码模块、逻辑控制模块和状态输出模块四部分组成。按键输入模块通过电阻网络实现多楼层按键信号采集；优先编码模块采用74LS147D优先编码器对按键信号进行编码处理；逻辑控制模块由74LS160D/161D计数器、74LS194D移位寄存器、74LS04D反相器、74LS08D与门和74LS86D异或门等芯片组成，实现电梯运行方向判断、楼层计数和控制逻辑；状态输出模块通过74LS90D十进制计数器和74LS194D移位寄存器驱动指示灯，显示电梯的上行、静止、下降三种运行状态。
系统采用200Hz时钟信号作为时序基准，通过组合逻辑和时序逻辑的协同工作，实现了电梯的自动控制功能。利用Multisim软件进行电路搭建、参数设置和功能仿真，通过虚拟示波器、逻辑分析仪等仪器对电路的时序特性和逻辑功能进行测试验证。仿真结果表明，该设计能够准确响应楼层呼叫请求，合理规划运行路径，稳定显示运行状态，各模块协调工作良好，具有较高的实用性和可靠性。
本设计充分发挥了Multisim在电路仿真方面的优势，为数字逻辑电路在实际控制系统中的应用提供了完整的设计与验证方案，对理解组合逻辑与时序逻辑的综合运用以及掌握EDA仿真工具具有重要的教学和实践意义。

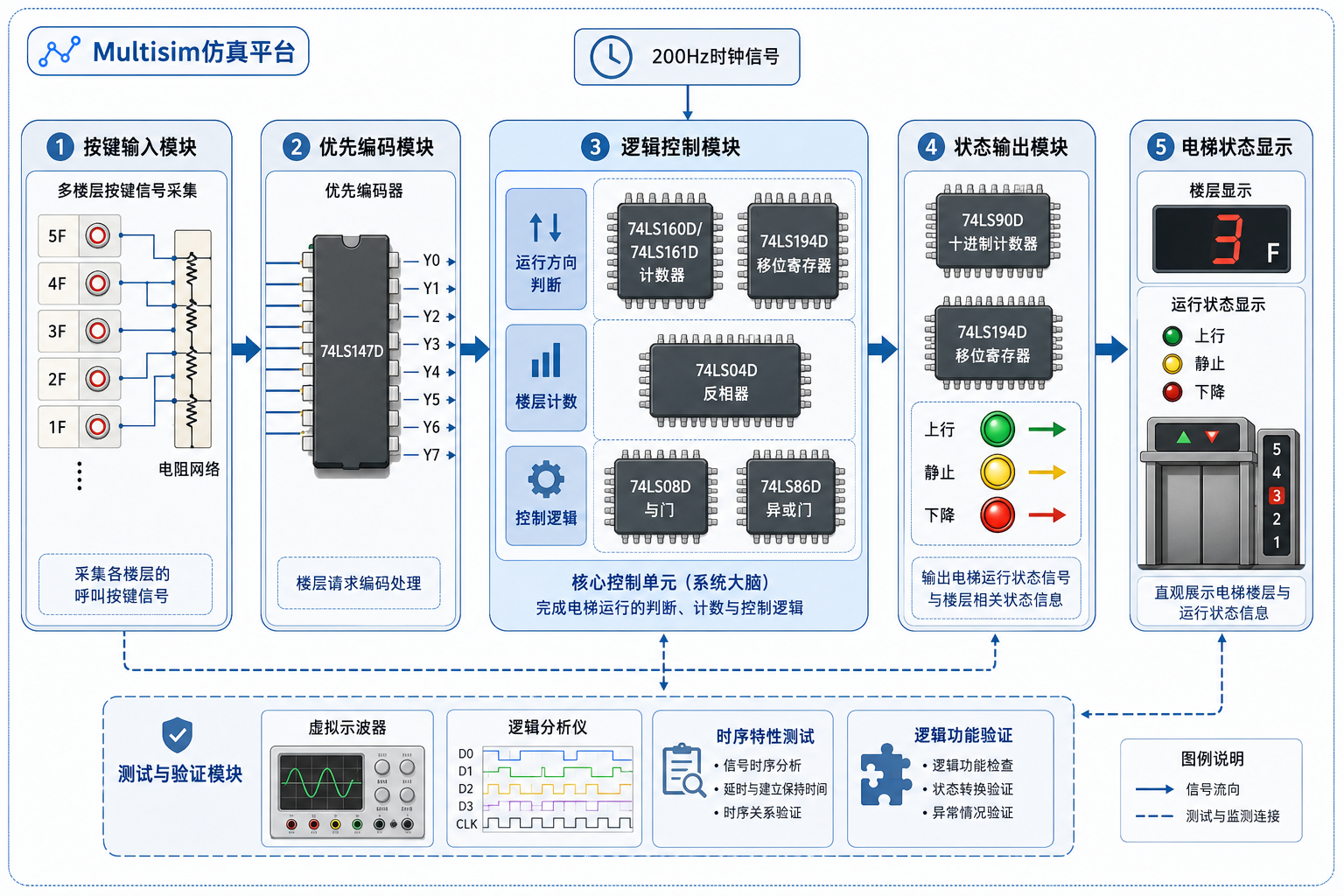

图1 系统架构图
技术特点
本系统采用纯硬件实现方案，不依赖单片机或软件编程，完全由数字逻辑电路构成，具有模块化设计的特点，各功能模块相互独立，便于调试和维护。系统通过优先编码器实现多请求的优先级管理，能够合理处理并发呼叫；基于时钟同步机制保证了实时响应能力，运行速度快；同时通过LED指示灯直观显示电梯的上行、静止、下降等运行状态，实现了状态的可视化监控。
电路组成
核按键输入模块
– 功能：采集用户的楼层选择信号
– 组成：8个按键（Key 2-9）+ 上拉电阻网络（R1-R9，均为10kΩ）
– 说明：每个按键对应一个楼层，按键按下时产生低电平信号
优先编码模块
– 核心芯片：74LS147D（10线-4线优先编码器）
– 功能：将按键信号编码为二进制楼层代码
– 特点：具有优先级功能，当多个按键同时按下时，优先响应数值较大的楼层
逻辑控制模块
– 核心芯片：
— 74LS160D/74LS161D：同步十进制/二进制计数器，用于楼层计数
— 74LS194D：4位双向移位寄存器，用于状态控制
— 74LS04D：六反相器，用于信号反相
— 74LS08D：四2输入与门，用于逻辑判断
— 74LS86D：四2输入异或门，用于比较运算
— 74LS90D：十进制计数器，用于状态输出
– 功能：实现电梯运行方向判断、楼层计数、运行控制等核心逻辑
状态输出模块
– 显示内容：
— 上行指示（绿色LED）
— 静止指示
— 下降指示（红色LED）
– 功能：实时显示电梯当前运行状态
主要元器件清单

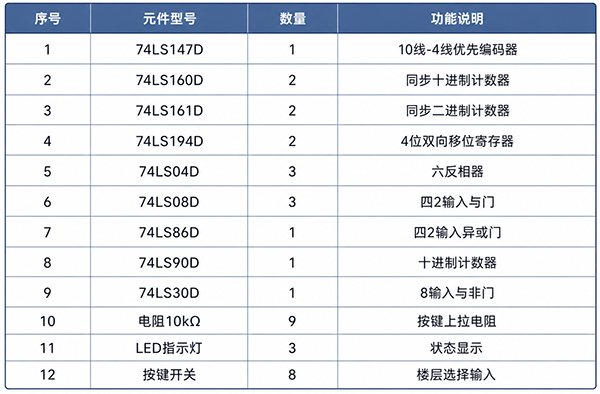

表1 主要元器件清单
工作原理

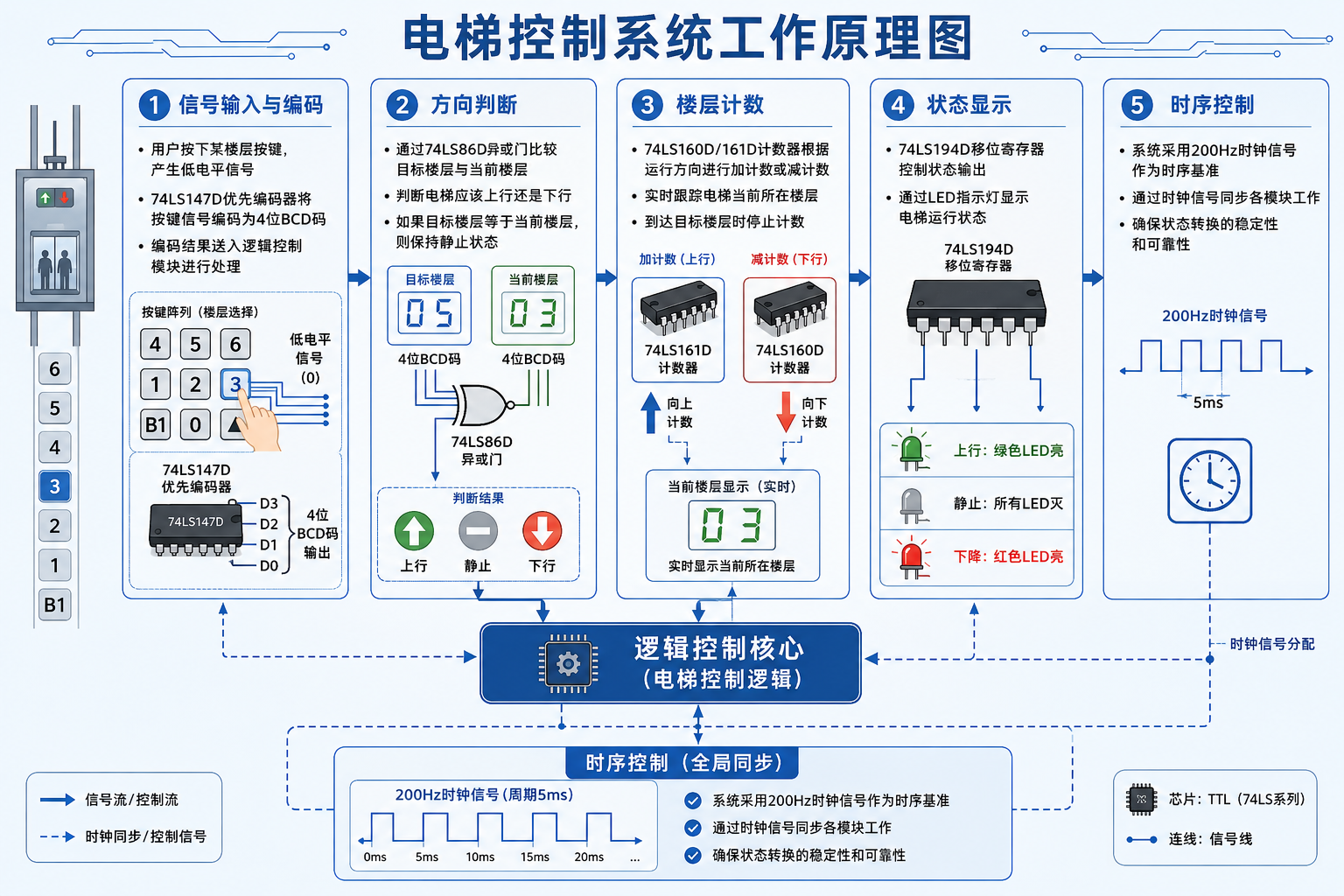

图2 工作原理图
Multisim仿真步骤

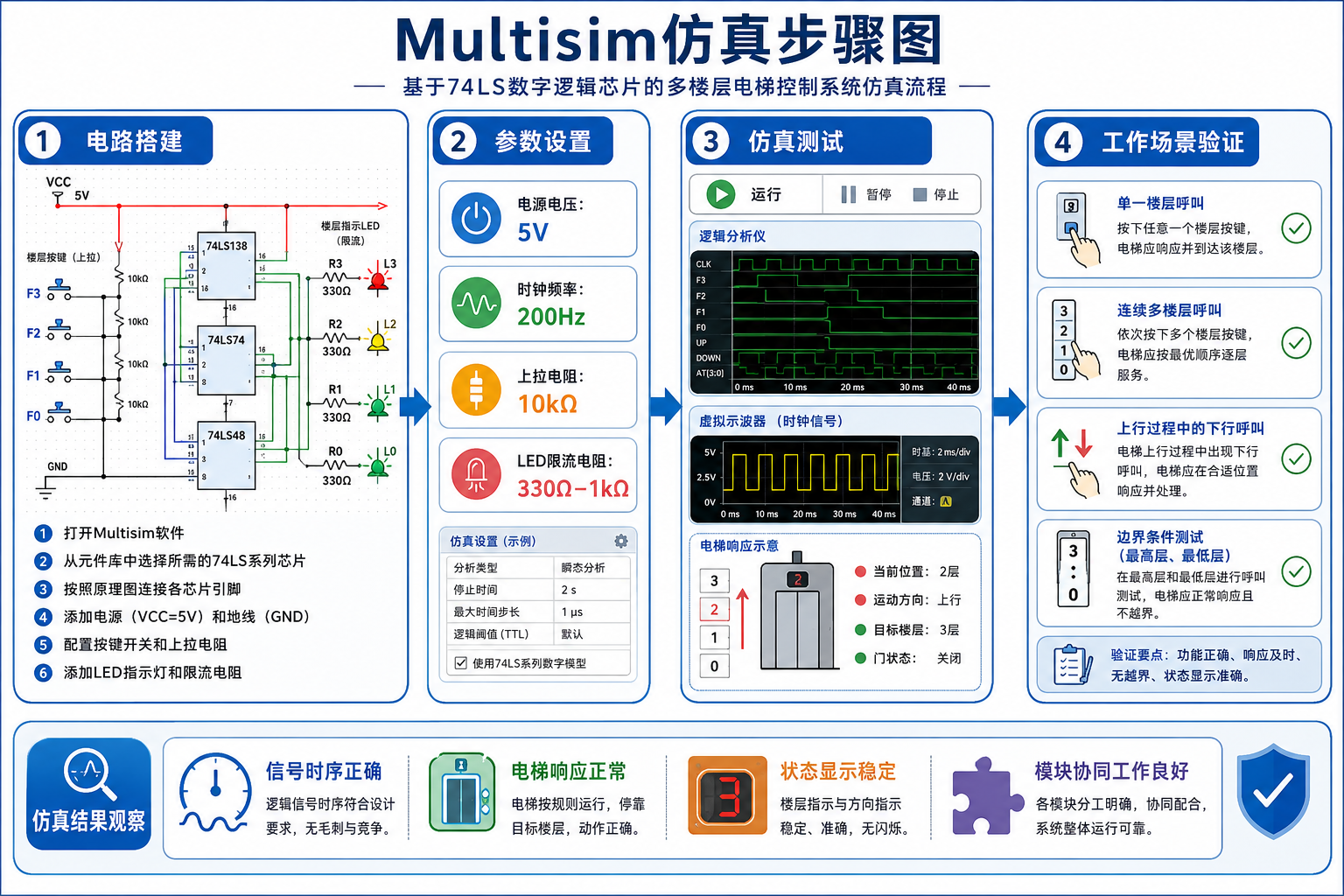

图3 Multisim仿真步骤图
测试用例
测试1：基本上行功能件
– 操作：电梯在2楼，按下5楼按键
– 预期结果：上行指示灯亮，电梯从2楼上升到5楼后停止
测试2：基本下行功能
– 操作：电梯在7楼，按下3楼按键
– 预期结果：下行指示灯亮，电梯从7楼下降到3楼后停止
测试3：同层呼叫
– 操作：电梯在4楼，按下4楼按键
– 预期结果：电梯保持静止，无指示灯亮
测试4：优先级测试
– 操作：同时按下多个楼层按键
– 预期结果：优先响应数值较大的楼层
测试5：连续呼叫
– 操作：电梯运行过程中按下其他楼层按键
– 预期结果：完成当前任务后响应新的呼叫
运行结果

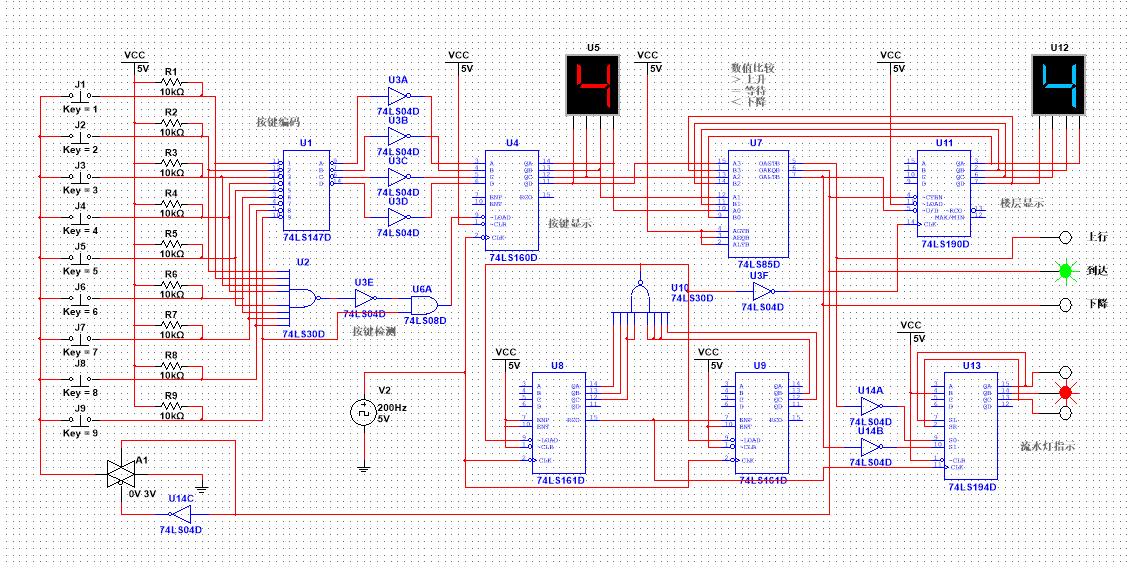

图4 4楼到达仿真

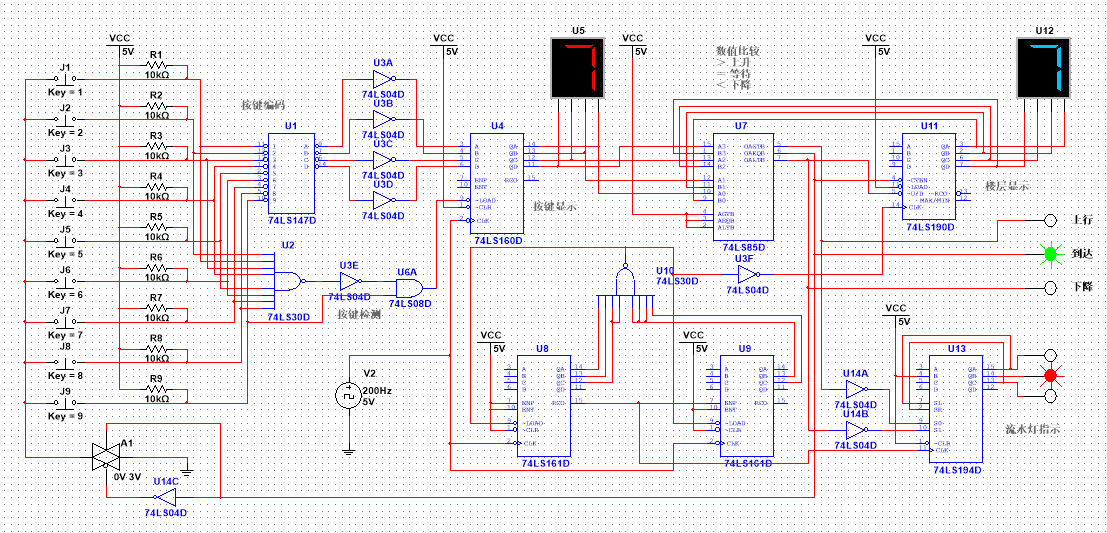

图5 7楼到达仿真

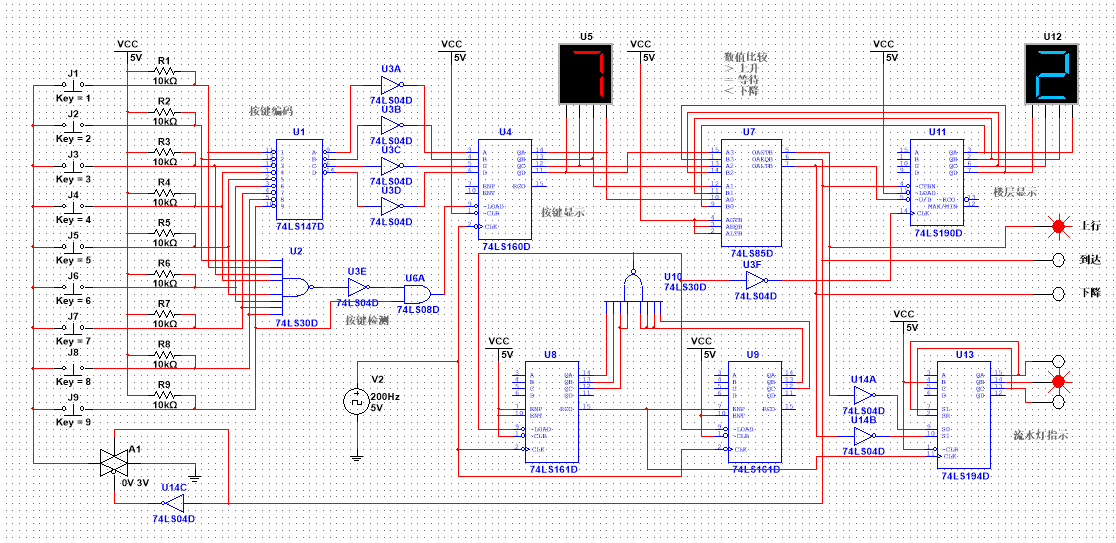

图6 上行仿真图

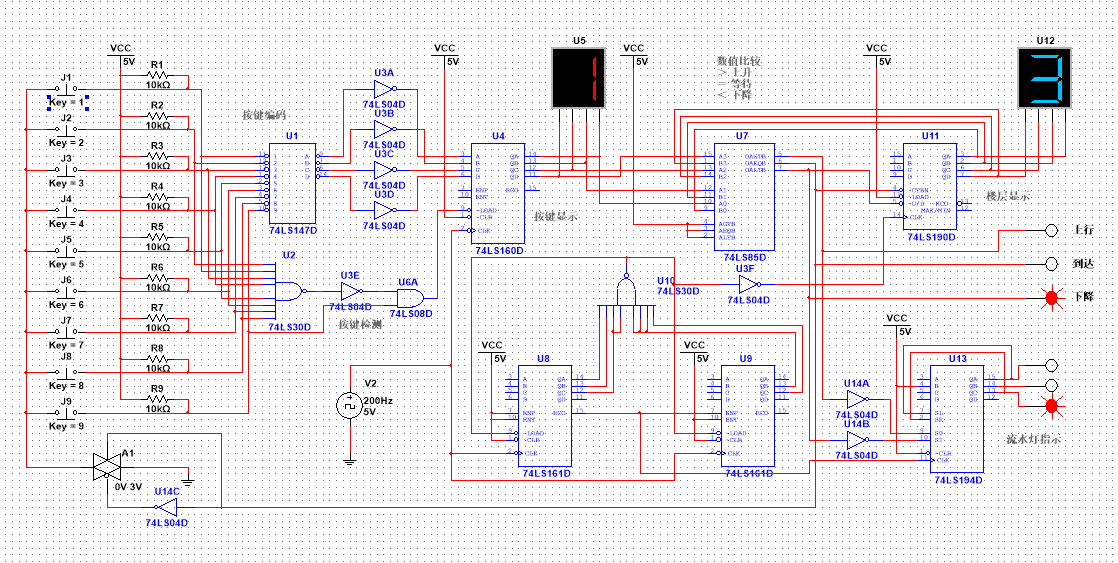

图7 下行仿真图
配套资源
包括完整的项目源代码、演示视频、运行截图，开箱即用。
项目文档
有偿提供开题材料、系统设计说明书和成果汇报PPT，完整呈现项目的研究依据、设计过程与最终成果。
