摘要:本设计基于STM32F103C6T6单片机实现了一个多功能数字电子钟闹钟系统。该系统采用ARMCortex-M3内核微控制器作为核心控制单元,利用单片机内部RTC(实时时钟)模块实现精确计时功能,通过八位数码管动态显示时、分、秒信息,并集成了闹钟设置与提醒功能。系统硬件电路包括STM32最小系统、数码管显示模块、按键输入模块、蜂鸣器报警模块以及LED指示灯模块,采用74HC245驱动芯片增强数码管驱动能力,使用74HC138译码器实现数码管的动态扫描显示。

项目简介

系统软件设计采用C语言编程,在Keil uVision5开发环境下完成程序编写与调试,利用STM32CubeMX进行外设初始化配置。软件实现了 时间显示、时间设置、闹钟设置、闹钟触发等核心功能,通过外部中断响应按键操作,实现对时、分、秒的独立调整,设置过程中对应 位数码管闪烁提示。当系统时间到达预设闹钟时间时,蜂鸣器自动鸣响并点亮LED指示灯,用户可通过按下任意按键手动关闭闹钟。整个系统采用模块化设计思想,程序结构清晰,便于功能扩展与维护。

本设计在Proteus仿真平台上完成了系统功能验证,仿真结果表明系统运行稳定可靠,各项功能均达到设计要求。该电子钟闹钟系统具有功能完善、操作简便、成本低廉、功耗较低等特点,适用于日常生活计时与定时提醒场景,对于学习STM32单片机应用开发、掌握嵌入式系统设计方法具有较好的实践价值。

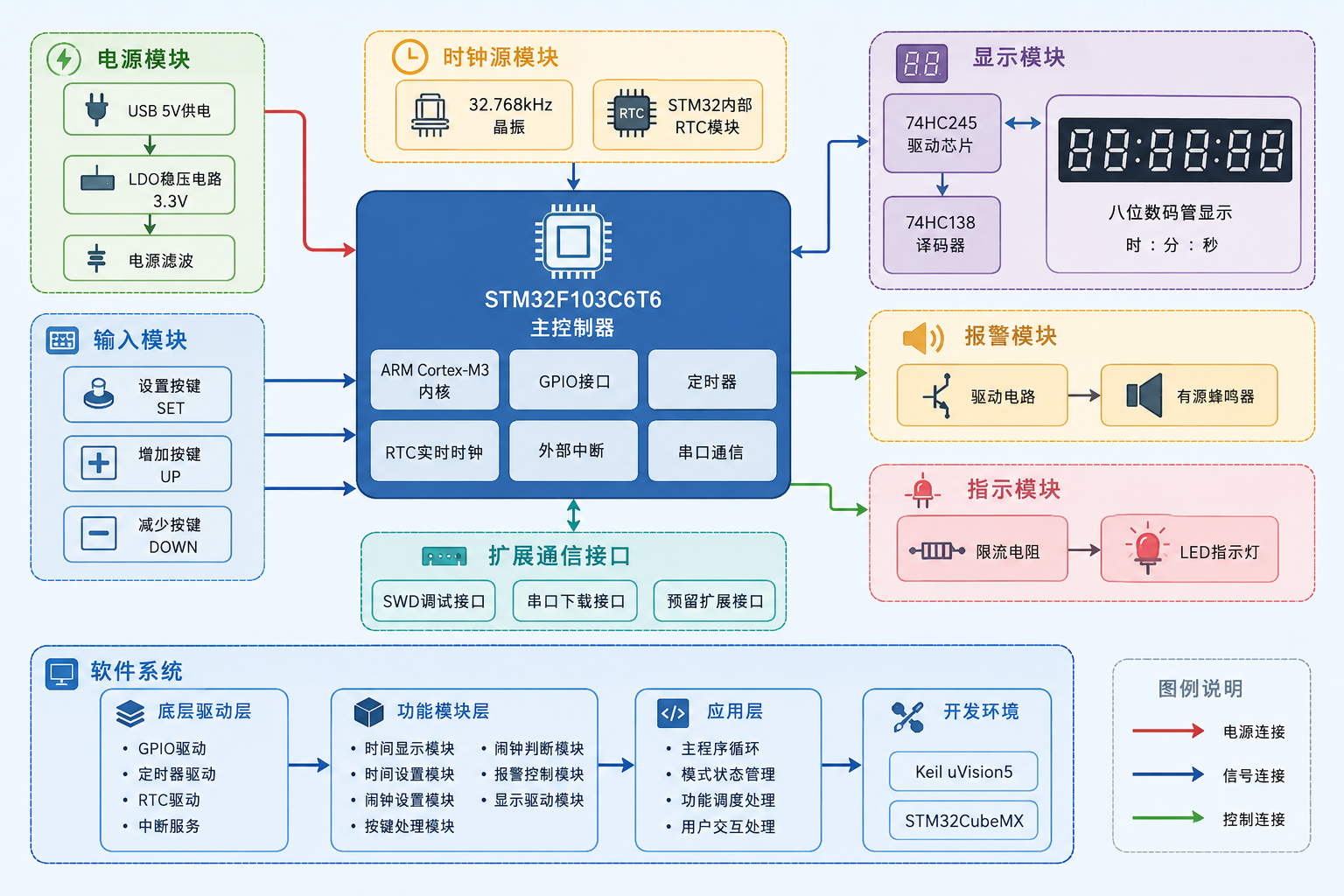

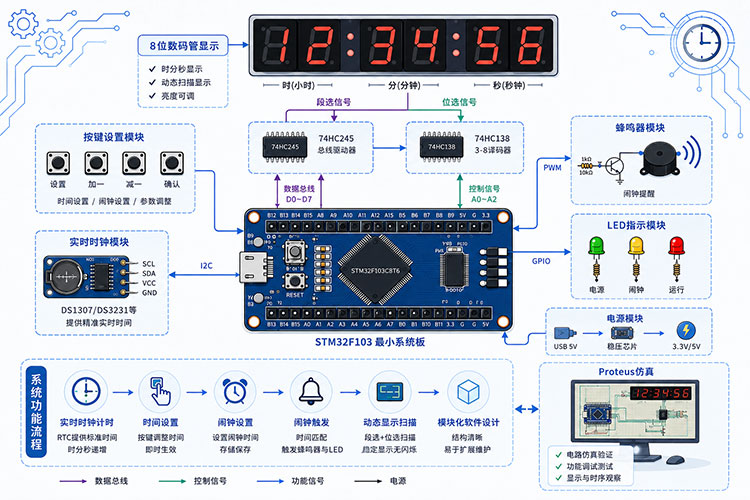

图1 基于STM32单片机的电子钟闹钟系统架构图

主要功能

核心功能

本系统采用STM32内部RTC模块实现精确的时分秒计时功能,通过八位数码管以HH-MM-SS格式进行动态扫描显示。系统支持对时、分、秒分别进行加减调整,在设置模式下当前调整位会以闪烁方式提示用户。用户可自由设置闹钟时间(时、分),当系统时间到达预设闹钟时间后,蜂鸣器自动鸣响并点亮LED指示灯进行声光报警,用户可通过按下任意按键手动关闭闹钟响铃。

技术特性

系统采用低功耗设计理念,通过模块化编程实现动态扫描显示,利用外部中断进行按键检测,并通过硬件驱动增强电路提升显示效果。

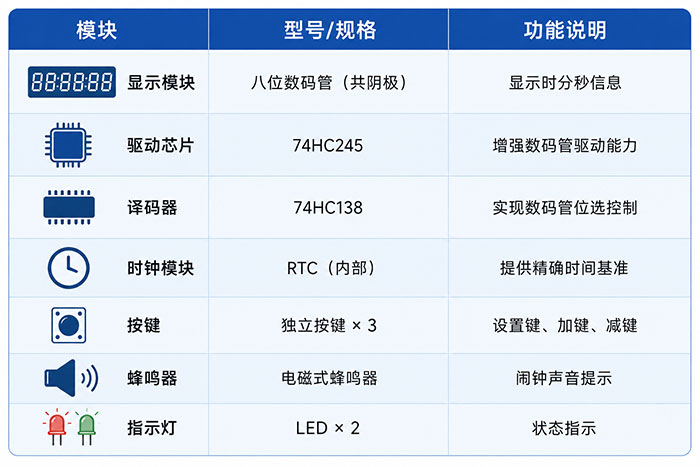

硬件配置

主控芯片

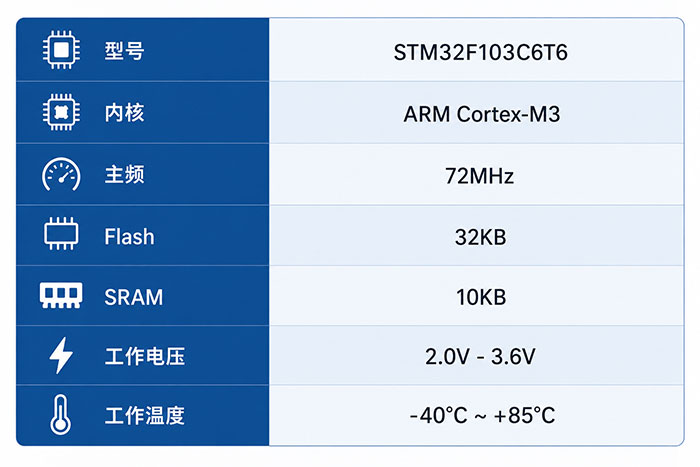

表1 主控芯片配置表

电源模块

表2 电源模块表

引脚分配

表3 引脚分配

软件架构

基于STM32标准外设库的模块化分层架构,采用SysTick中断驱动的状态机按键扫描和定时任务调度机制。

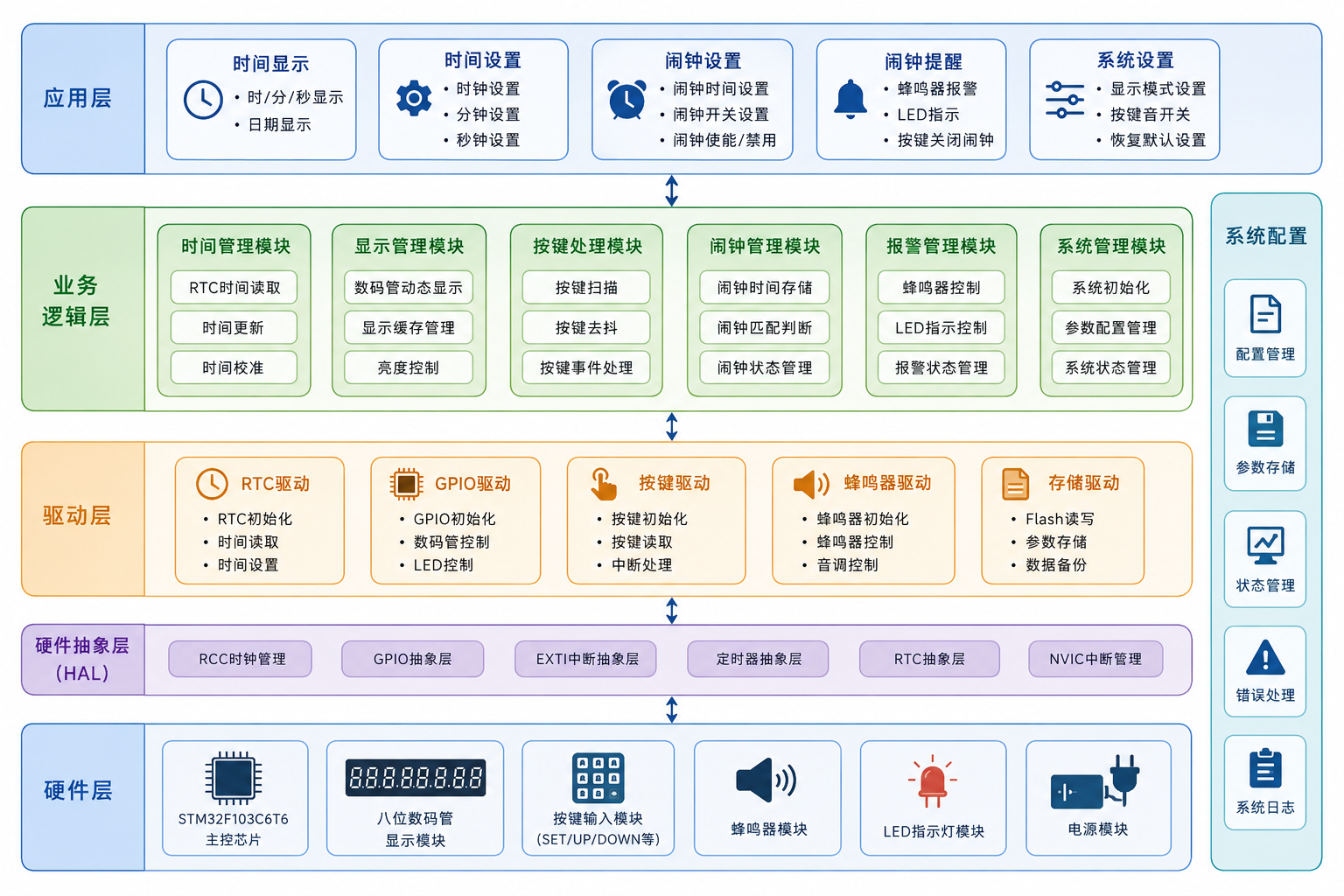

图2 软件架构图

软件环境

– IDE:Keil uVision5
– 配置工具:STM32CubeMX
– 编程语言:C语言
– 仿真软件:Proteus

快速开始

编译与下载

1. 打开工程
– 使用Keil uVision5打开 `MDK-ARM/Jsmcu_P01_LEDSEG.uvprojx`

2. 编译程序
– 点击编译按钮或按F7编译
– 确保无错误(Warning可忽略)

3. 生成HEX文件
– 编译成功后在 `MDK-ARM/Jsmcu_P01_LEDSEG/` 目录下生成HEX文件

4. 下载到单片机
– 使用ST-Link连接开发板
– 点击下载按钮烧录程序

Proteus仿真

1. 打开仿真工程
– 进入 `2、Proteus仿真/` 目录
– 双击打开仿真文件

2. 加载HEX文件
– 双击仿真中的STM32芯片
– 选择编译生成的HEX文件路径
– 点击确定

3. 开始仿真
– 点击运行按钮开始仿真
– 观察数码管显示和功能测试

操作方法

系统正常显示模式下,数码管以HH-MM-SS格式显示时分秒并自动计时运行。按下设置键进入设置模式后LED_SET_STA点亮,再次按设置键可切换设置位(时→分→秒),当前设置位以100ms频率闪烁,通过加键或减键调整数值;继续按设置键可进入闹钟设置模式,调整闹钟的时和分,设置完成后再按设置键退出并保存。当系统时间到达设定的闹钟时间后,蜂鸣器自动鸣响,LED_ALARM_STA指示灯点亮,此时按下任意按键即可关闭闹钟。

技术要点

RTC与显示技术

系统使用STM32内部RTC模块实现实时时钟功能,支持BCD码和二进制两种格式,具有低功耗运行特性,可配置外部32.768kHz晶振(LSE)或内部RC振荡器(LSI)作为时钟源。显示部分采用动态扫描方式节省I/O口资源,扫描频率足够快以利用视觉暂留效应实现稳定显示,通过74HC138译码器控制数码管位选,并通过74HC245芯片增强驱动能力,确保数码管显示亮度充足。

中断与定时器

系统使用EXTI外部中断检测按键输入,支持上升沿和下降沿触发方式,通过中断优先级配置和防抖处理确保按键响应的准确性和可靠性。TIM2定时器产生周期性中断,用于实现设置模式下的闪烁控制和提供时间基准,可通过配置预分频器和自动重装载值灵活调整定时周期,满足不同应用场景的时序需求。

硬件设计与仿真

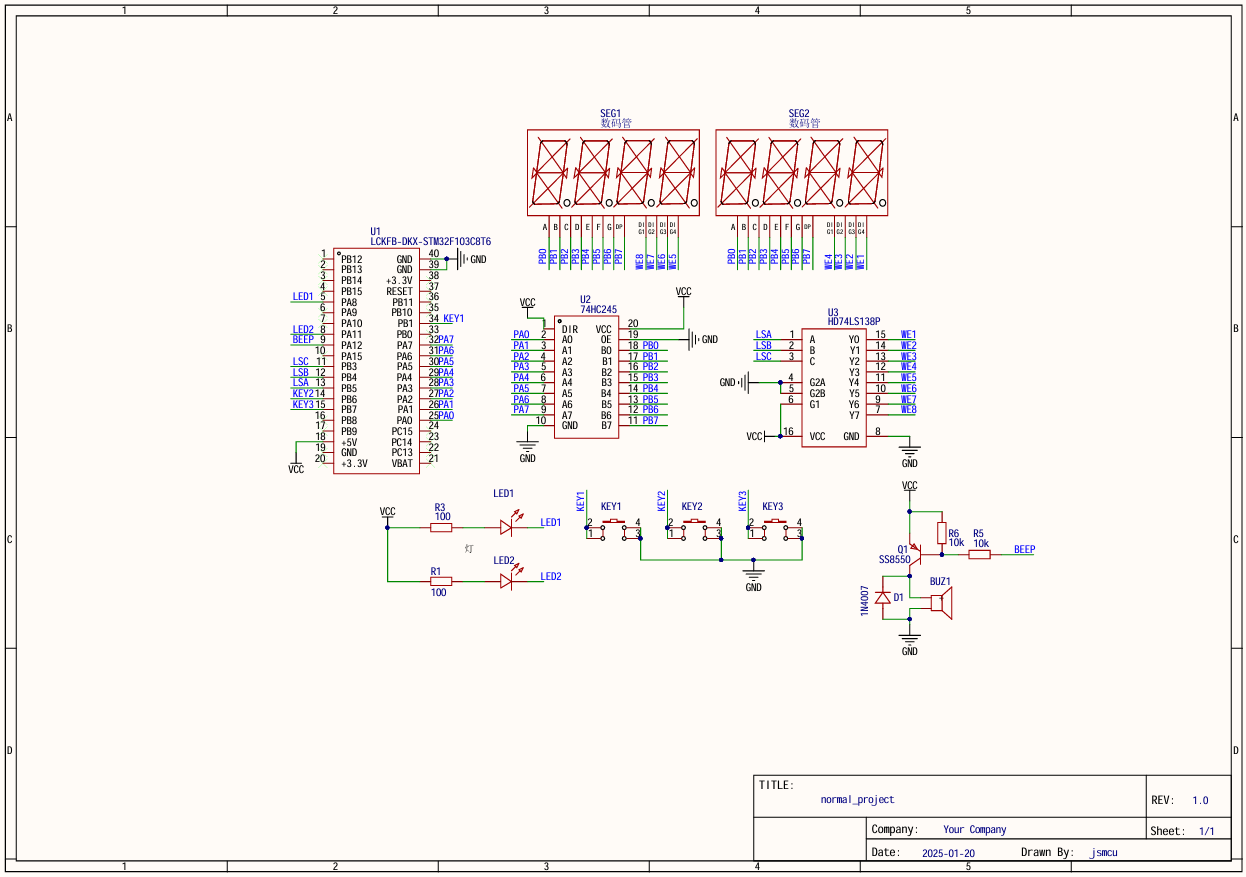

原理图

图3 原理图

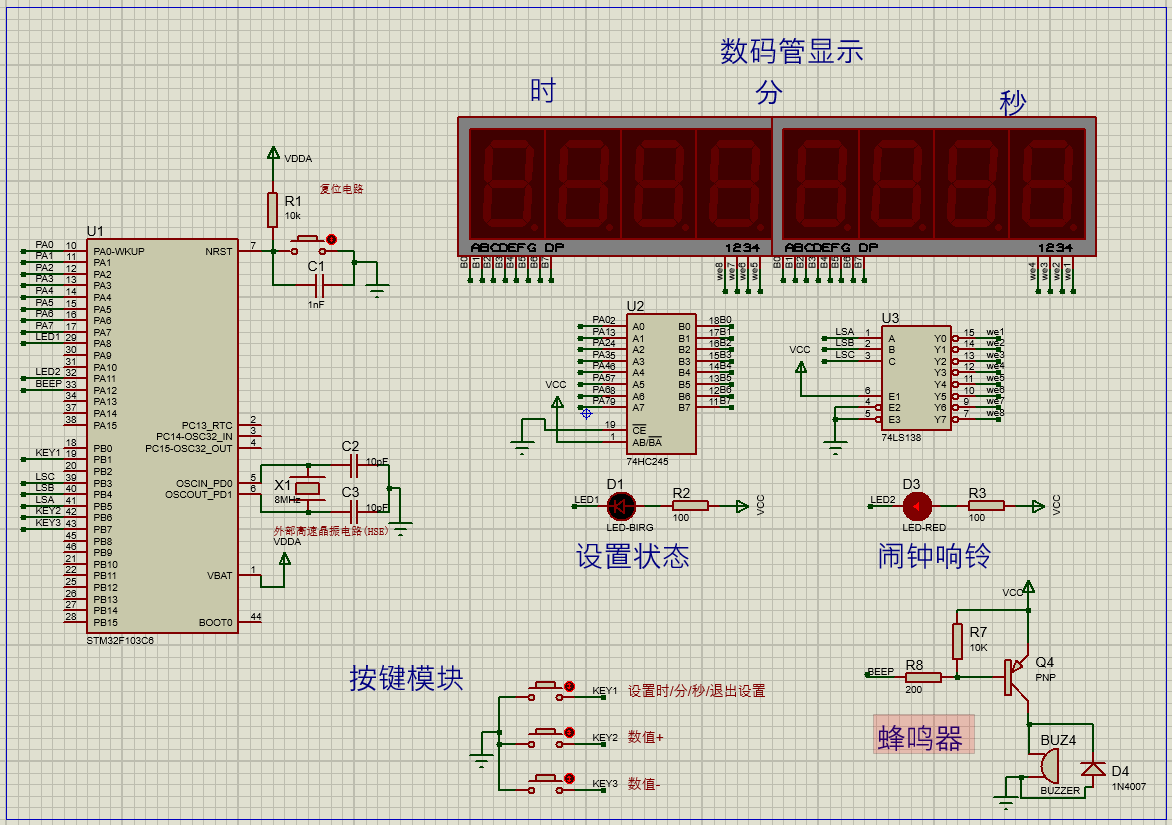

仿真图

图4 仿真图

配套资源

包括完整的项目源代码、演示视频、运行截图,开箱即用。

项目文档

有偿提供开题材料、系统设计说明书和成果汇报PPT,完整呈现项目的研究依据、设计过程与最终成果。

使用授权

本项目采用AGPL-3.0开源协议,允许个人和组织自由使用、修改和分发代码,但基于本项目的衍生作品必须同样开源,且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用,作者不对使用本项目产生的任何后果承担责任,使用者应遵守当地法律法规,合理合法使用本项目。如本项目对您的研究或工作有所帮助,欢迎引用并注明出处。
