摘要：本设计并实现了一款基于STM32F103C8微控制器的多功能万年历电子闹钟系统。该系统采用DS1302实时时钟芯片实现精确的时间记录，通过DS1621温度传感器实时监测环境温度，并使用LCD1602液晶显示屏进行信息显示。系统具有时间显示、日期显示、温度显示、闹钟设置等功能，并通过五个独立按键实现人机交互。
项目简介
系统硬件设计包括STM32最小系统、时钟模块、温度采集模块、显示模块、按键输入模块和蜂鸣器报警模块。软件设计采用模块化编程思想，实现了LCD1602的4位驱动、DS1302的SPI通信、DS1621的I2C通信、按键消抖与长按检测、闹钟定时提醒等功能。系统采用SysTick定时器实现精确的毫秒级延时，并通过状态机实现按键的可靠检测。
实验结果表明，该系统运行稳定可靠，时间显示准确，温度测量精度高，人机交互友好，具有较高的实用价值。本设计为嵌入式系统在日常生活电子产品中的应用提供了参考。

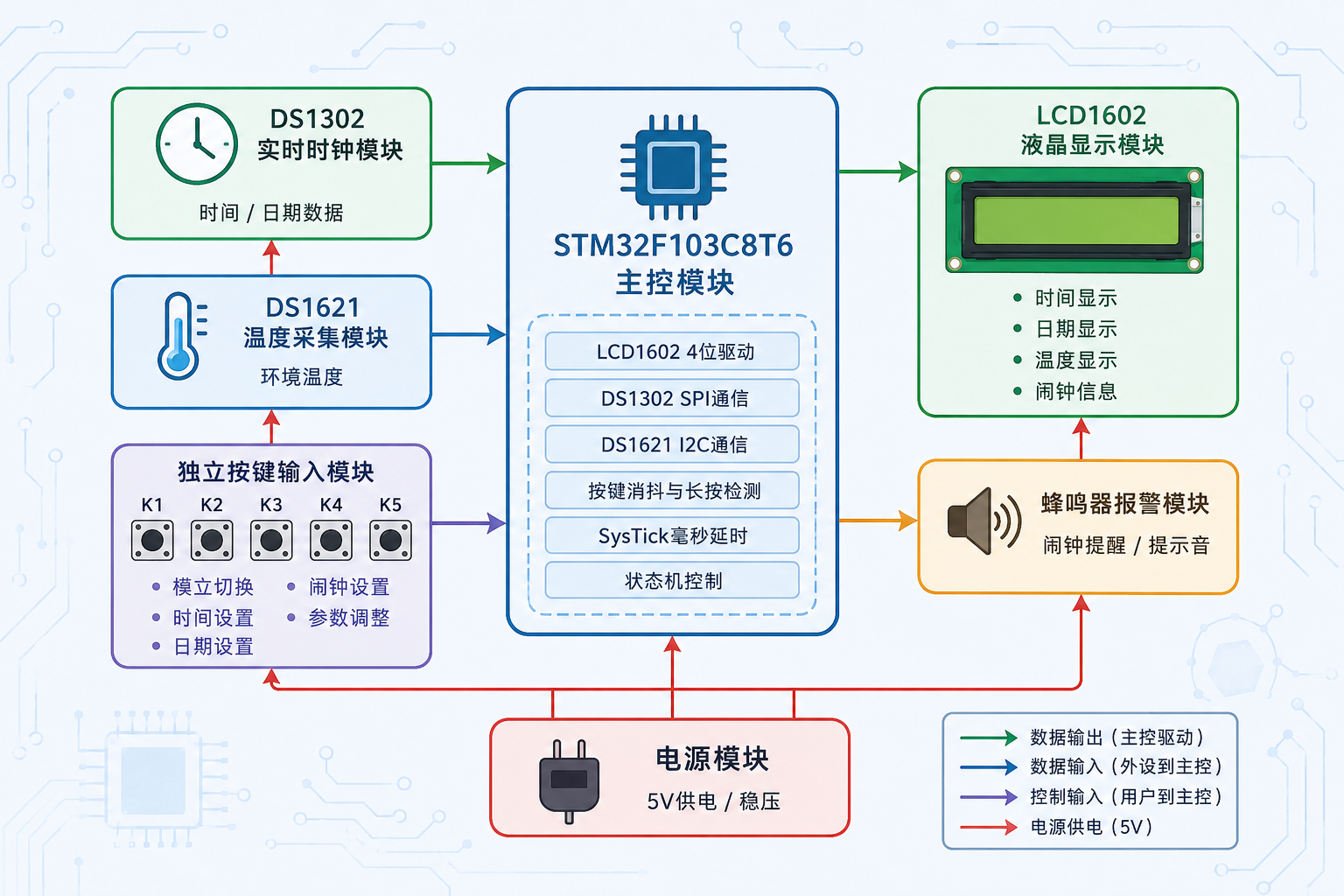

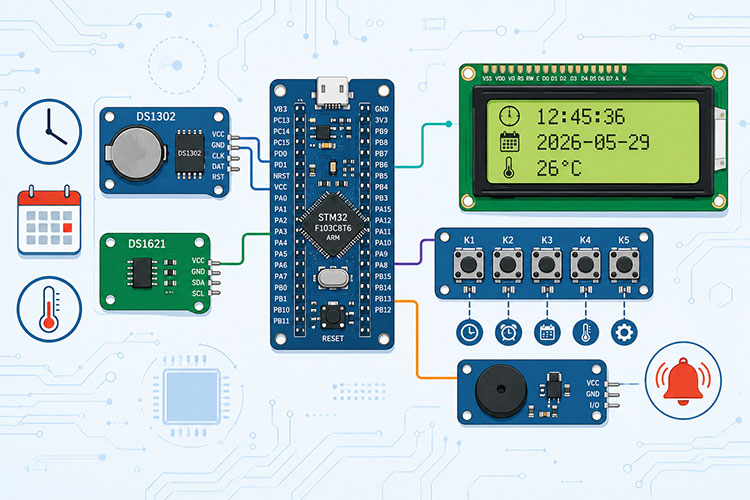

图1 基于STM32的多功能万年历电子闹钟系统架构图
主要功能
核心功能
集成万年历显示、实时时钟、温度监测、闹钟提醒及参数设置功能的多功能电子时钟系统。
交互功能
通过5个独立按键实现人机交互，配备声音提示和状态指示功能。
硬件配置
主控芯片
采用STM32F103C8T6微控制器（ARM Cortex-M3架构，72MHz主频，64KB Flash，20KB RAM）。
外设模块

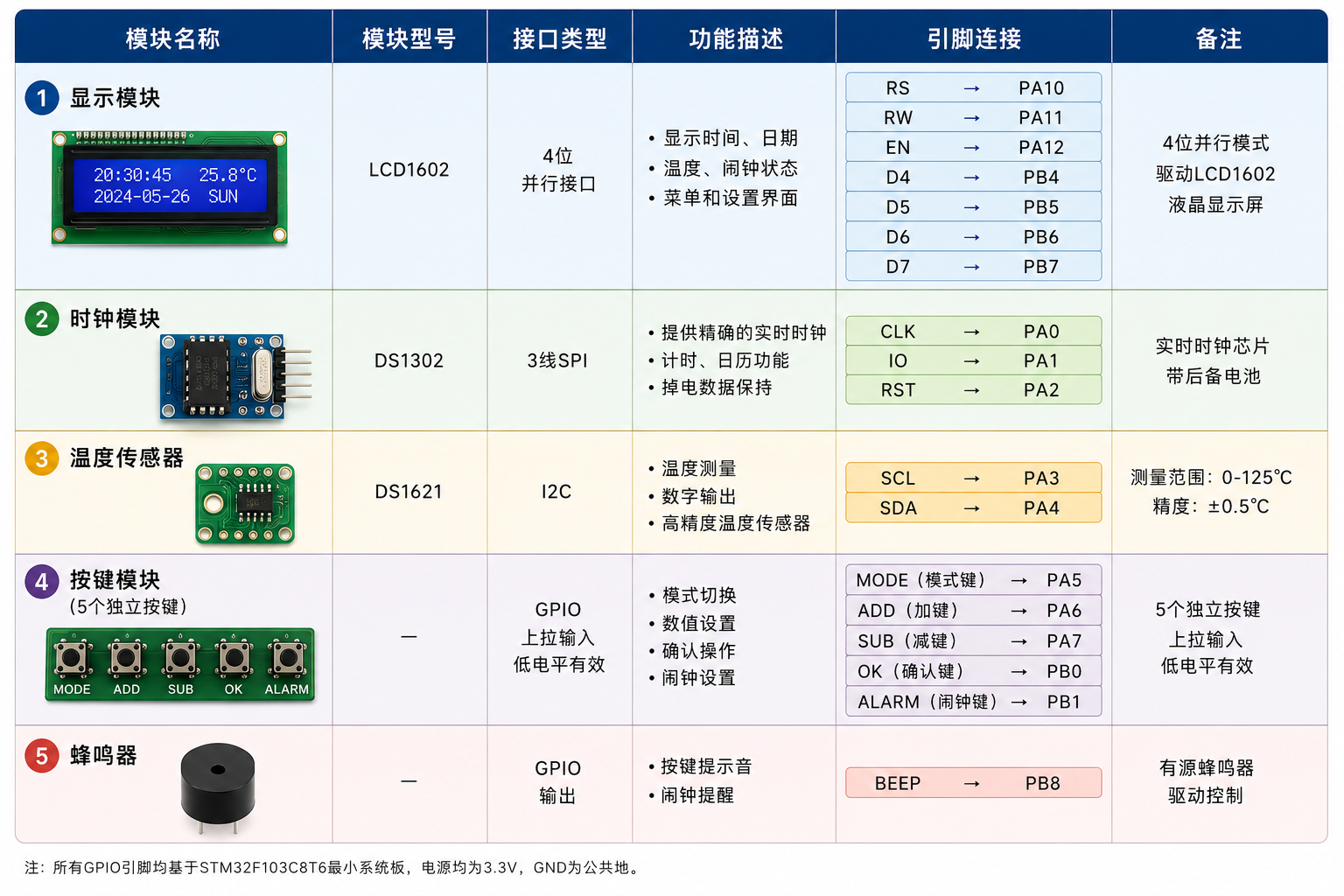

表1 外设模块表
引脚分配
表3 引脚分配
软件架构
基于STM32标准外设库的模块化分层架构，采用SysTick中断驱动的状态机按键扫描和定时任务调度机制。

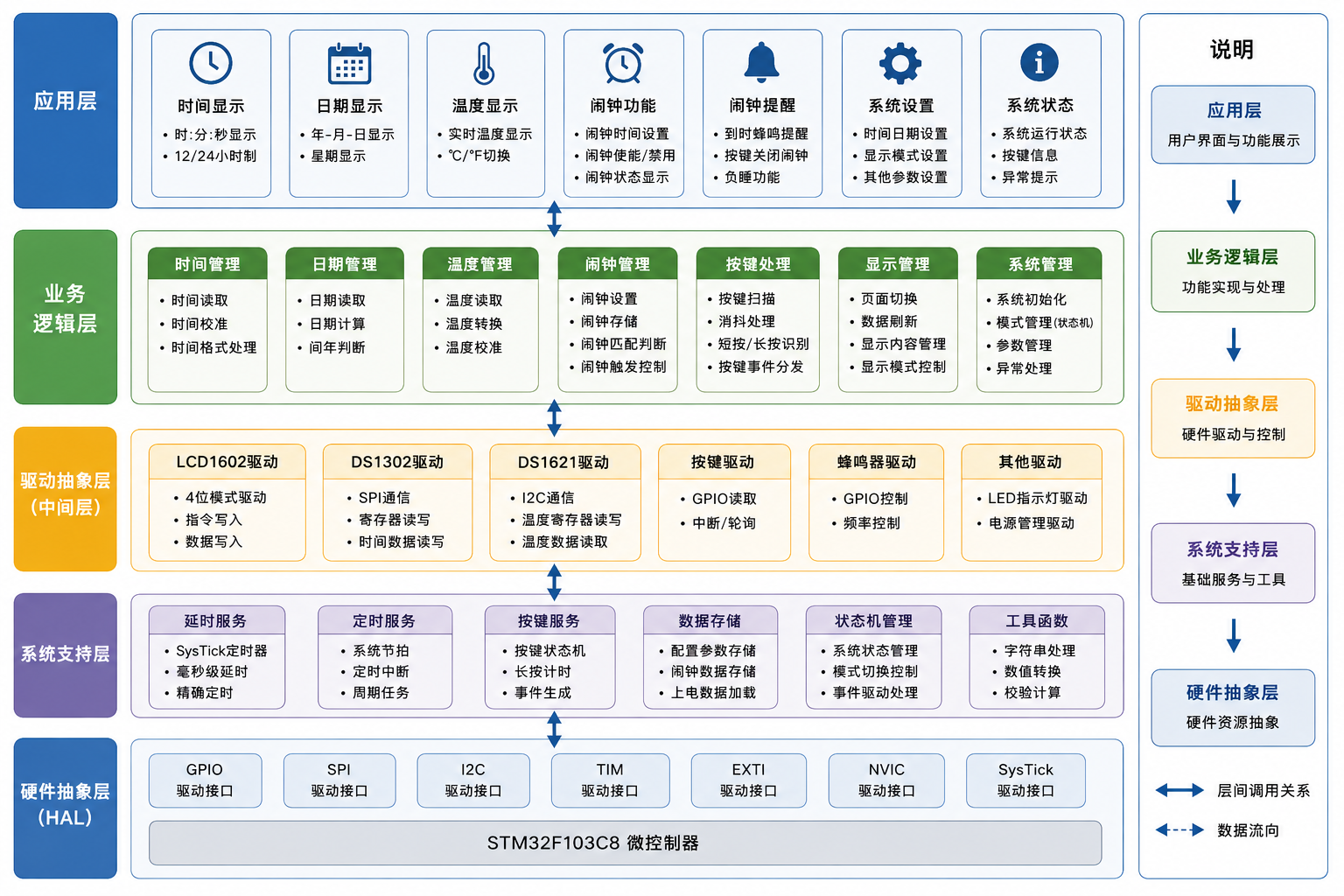

图2 软件架构图
软件环境
– IDE：Keil MDK-ARM V5.06
– 编译器：ARMCC V5.06
– 固件库：STM32F10x标准外设库
快速开始
编译步骤
– 打开Keil MDK
– 打开工程文件：`1-程序\USER\target.uvprojx`
– 点击”Build”按钮编译
– 编译成功后生成：`1-程序\OBJ\target.hex`
烧录步骤
– 连接ST-Link或J-Link调试器
– 使用STM32 ST-LINK Utility或Keil下载
– 选择生成的hex文件
– 点击”Program”烧录
烧录工具
– ST-LINK Utility：官方工具
– Keil MDK：集成下载功能
– OpenOCD：开源工具
– 串口ISP：通过USART1烧录（需配置BOOT引脚）
操作说明
正常模式下，MODE键进入设置，ALARM键切换闹钟开关；设置模式下，MODE键循环切换设置项（年月日时分周及闹钟时间），ADD/SUB键调整数值（长按快速调整），OK键保存退出，完成时间、日期和闹钟的全部参数配置。
显示说明
LCD第一行显示完整日期和星期（格式：20XX-MM-DD WX），第二行显示时分秒、实时温度及闹钟状态（格式：HH:MM:SS T:XXC，末尾*号表示闹钟开启）。
技术要点
技术特点
采用DS1302硬件时钟芯片实现精确计时（BCD码存储，断电保持）；基于状态机的按键检测机制（20ms消抖、500ms长按、200ms连续触发）；低功耗设计（WFI指令、100ms按需刷新）；模块化编程架构（功能独立、接口清晰、易于扩展）；人性化交互（声音反馈、状态指示、操作直观）
技术参数
工作电压3.3V，电流<50mA；时钟精度±2ppm（DS1302），温度精度±0.5°C（测量范围0-125°C）；配备LCD1602显示屏（16×2字符）、5个独立按键、单组闹钟及有源蜂鸣器。/p>
硬件设计与仿真
原理图

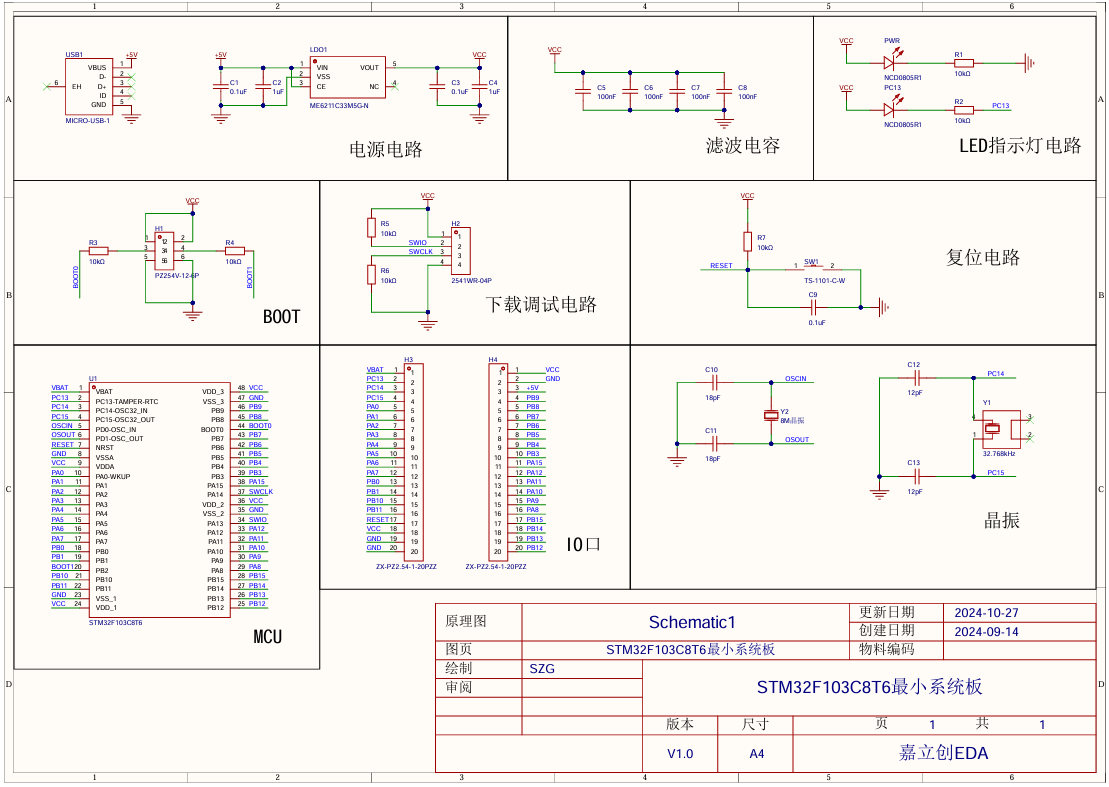

图3 原理图
仿真图

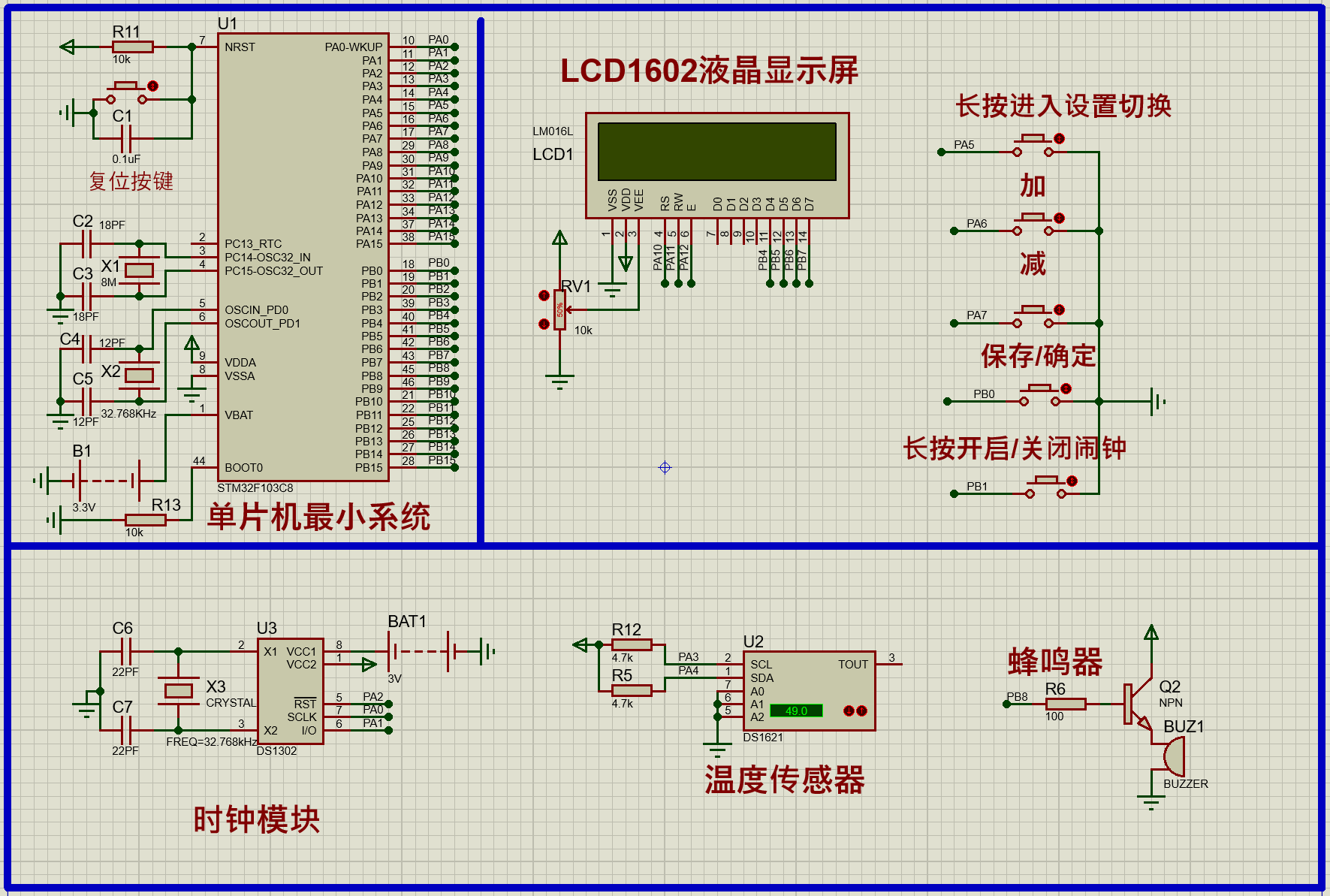

图4 仿真图
配套资源
包括完整的项目源代码、演示视频、运行截图，开箱即用。
项目文档
有偿提供开题材料、系统设计说明书和成果汇报PPT，完整呈现项目的研究依据、设计过程与最终成果。
使用授权
本项目采用AGPL-3.0开源协议，允许个人和组织自由使用、修改和分发代码，但基于本项目的衍生作品必须同样开源，且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用，作者不对使用本项目产生的任何后果承担责任，使用者应遵守当地法律法规，合理合法使用本项目。如本项目对您的研究或工作有所帮助，欢迎引用并注明出处。
