摘要：随着茶叶产业的快速发展，传统的人工控制方式已无法满足现代茶叶加工对生产效率、产品质量和成本控制的要求。本文设计并实现了一套基于PLC的茶叶加工自动化控制系统，以提高茶叶加工过程的自动化水平和产品质量的稳定性。
项目概览
项目简介
背景：三相异步电动机作为工业领域的主要动力设备，广泛应用于风机、水泵、压缩机、传送带等生产场合，其用电量占工业总用电量的60%以上。然而，传统的工频控制方式存在启动电流大、无法调速、能耗高等问题，导致大量电能在轻载或变载工况下被浪费。随着国家”碳达峰、碳中和”战略的深入推进以及工业企业降本增效需求的不断提升，电动机节能控制技术的研究与应用已成为工业自动化领域的重要课题。
意义：本研究具有重要的理论意义和实用价值。在理论方面，本文深化了基于PLC的电机变频调速控制机理研究，提出了根据负载动态调整频率的节能优化策略，丰富了电机节能控制理论体系。在实践方面，系统通过变频调速技术可实现节能率达30%以上，为工业企业提供了一套完整的电机节能改造解决方案，具有显著的经济效益。在社会价值方面，本研究顺应国家”双碳”战略和工业绿色发展要求，推广应用后可大幅降低工业领域碳排放，市场前景广阔。此外，本系统采用触摸屏人机交互界面，操作简便，易于推广，对传统电机的节能改造具有重要的指导意义。
目标：本研究旨在设计并实现一套基于PLC的三相异步电动机节能控制系统。系统以西门子S7-1200PLC为控制核心，采用MM440变频器实现电机变频调速，通过负载自适应调频策略实现节能率≥30%；开发包括手动启动、自动软启动的多模式智能启动策略，将启动电流从额定电流的5-7倍降至1.5倍以下，降低幅度≥70%；构建涵盖急停保护、过载保护、过温保护、变频器故障保护的多层次安全保护体系，确保系统平均无故障运行时间MTBF≥5000小时；基于KTP700触摸屏实现可视化人机交互界面，支持实时监控、参数设置、运行数据记录与分析、故障报警与诊断等功能；最终完成系统硬件集成、软件调试与性能测试，形成包括硬件配置方案、控制程序、操作手册的完整技术文档，提供可工程化推广的技术解决方案。
系统架构
本系统采用三层架构设计：设备层包括7.5kW电机、MM440变频器、传感器及保护电器，控制层以S7-1200 PLC为核心运行启动控制、变频调速、数据采集、故障保护、通信管理 五大功能模块，监控层采用KTP700触摸屏实现可视化操作，三层通过工业通信协议形成闭环控制，PLC扫描周期≤10ms，响应时间≤100ms，MTBF≥5000小时

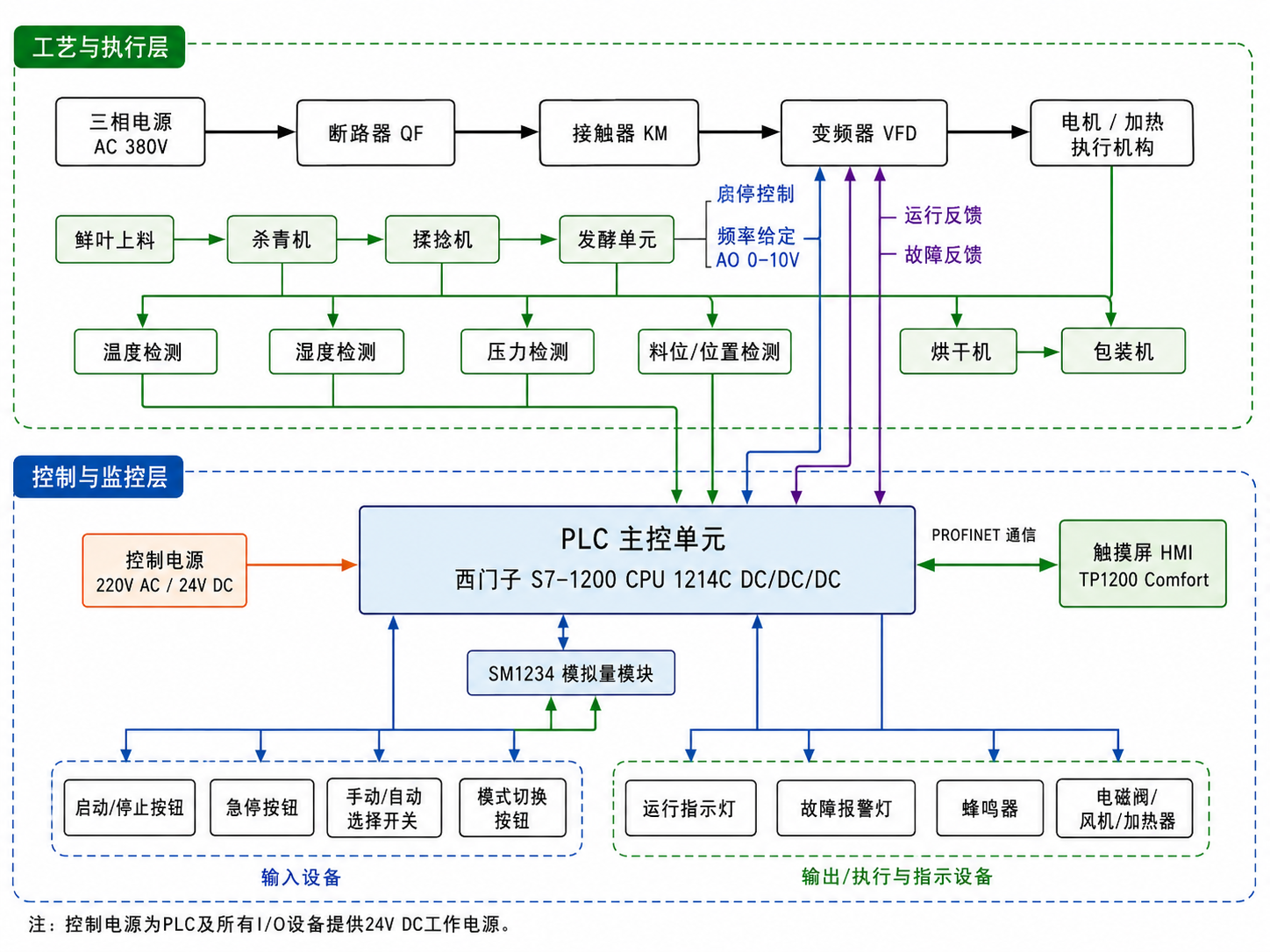

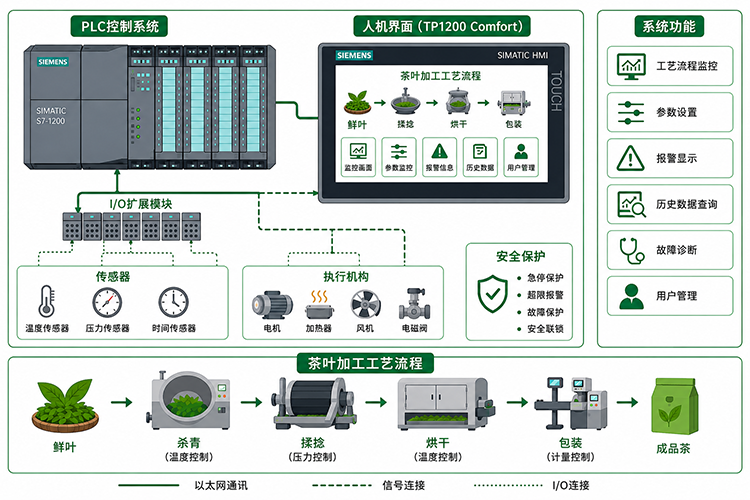

图1 系统架构图
技术创新
（1）节能控制：负载自适应调频策略
提出了基于负载自适应的变频节能控制策略。通过实时采集电机电流、电压、温度等运行参数，动态分析电机负载状态，根据负载率自动调整变频器输出频率：轻载（<30%）时降频5-10Hz，正常载（30%-80%）保持目标频率，重载（>80%）时升频2-5Hz，实现了”按需供能”的智能节能控制，节能率达30%以上，优于传统固定频率控制方式。
（2）启动控制：S型曲线软启动策略
设计了多模式协同的智能启动控制策略。针对不同工况需求，开发了手动直接启动、手动点动、自动软启动三种启动模式，其中自动软启动采用S型加速曲线（0Hz→10Hz→目标频率），启动时间3-10秒可调，将启动电流从5-7倍额定电流降至1.5倍以下，有效减小了对电网的冲击，延长了设备使用寿命。
（3）安全保护：软硬件协同保护机制
构建了软硬件结合的多层次故障保护体系。硬件层面集成断路器过载保护、熔断器短路保护、热继电器过载保护、急停按钮紧急停机；软件层面实现变频器故障检测、电机过流保护、过温保护、通信故障诊断；采用”检测-判断-响应-记录”四步保护机制，故障响应时间<500ms，实现了全方位安全防护，系统MTBF≥5000小时。
快速开始
硬件环境要求
（1）电源环境
– 主回路电源：三相四线制AC 380V±10%，50Hz±2%，电压不平衡度≤2%
– 控制电源：AC 220V±20%，50/60Hz，配置开关电源（输出DC 24V，5A）
– 接地系统：TN-S系统，接地电阻≤4Ω，所有金属外壳可靠接地
（2）环境条件
– 工作温度：0℃~40℃（PLC/触摸屏），0℃~50℃（变频器/电机）
– 存储温度：-20℃~60℃
– 相对湿度：5%~85%，无凝露
– 海拔高度：≤1000m（超过需降额使用）
– 防护等级：控制柜IP54，电机IP54，现场按钮IP65
– 振动要求：≤0.5g（10-55Hz）
– 安装方式：PLC/触摸屏采用DIN导轨或面板安装，变频器壁挂式安装
（3）通信环境
– PROFINET通信：支持10/100Mbps自适应以太网，使用Cat5e或Cat6屏蔽网线
– RS485通信（可选）：通信距离≤500m，波特率9600bps，需使用屏蔽双绞线
– 通信网络独立组网，与办公网物理隔离
软件环境要求
（1）开发环境
– 操作系统：Windows 7 SP1及以上版本（推荐Windows 10 64位）
– PLC编程软件：博途TIA Portal V16或更高版本
– 触摸屏组态软件：博途TIA Portal V16集成的WinCC组态工具
– 变频器调试软件：西门子STARTER软件（MM440适配版本）
– 系统要求：处理器≥2.0GHz双核，内存≥8GB，硬盘≥50GB可用空间
（2）运行环境
– PLC固件版本：V4.4及以上
– 触摸屏固件版本：与博途V16兼容版本
– 变频器固件版本：MM440标准版本
– 通信协议：PROFINET V2.3，MODBUS RTU
系统启动
系统启动流程包括：上电前检查（电源380V±10%、接线正确、绝缘≥1MΩ、接地≤4Ω、安全装置正常），分步上电（先合QF1断路器、再开控制电源、观察PLCRUN灯常亮、触摸屏显示就绪），参数设置（目标频率20Hz、加速时间10秒、减速时间15秒），分级试运行（10Hz运行5分钟、30Hz运行10分钟、50Hz运行30分钟，监测电流≤15A、温升<50℃），保护功能测试（急停/过载/故障保护），验收确认后正式投入运行。
硬件设计
温馨提醒：本页所展示图片均为项目实际设计图纸，内容真实有效。为保护设计成果、避免图片被直接复制或抄袭，本栏目图片已进行模糊化处理，仅用于展示图纸整体结构和排版效果。高清原图已在项目文件夹中单独提供，正式插图、打印及答辩展示时，请以文件夹内高清版本为准。
主电路图
图2 主电路图（图已经模糊处理）
控制电路图
图3 控制电路图（图已经模糊处理）
PLC I/O接线图及连线说明
图4 PLC I/O接线图及连线说明（图已经模糊处理）
软件设计

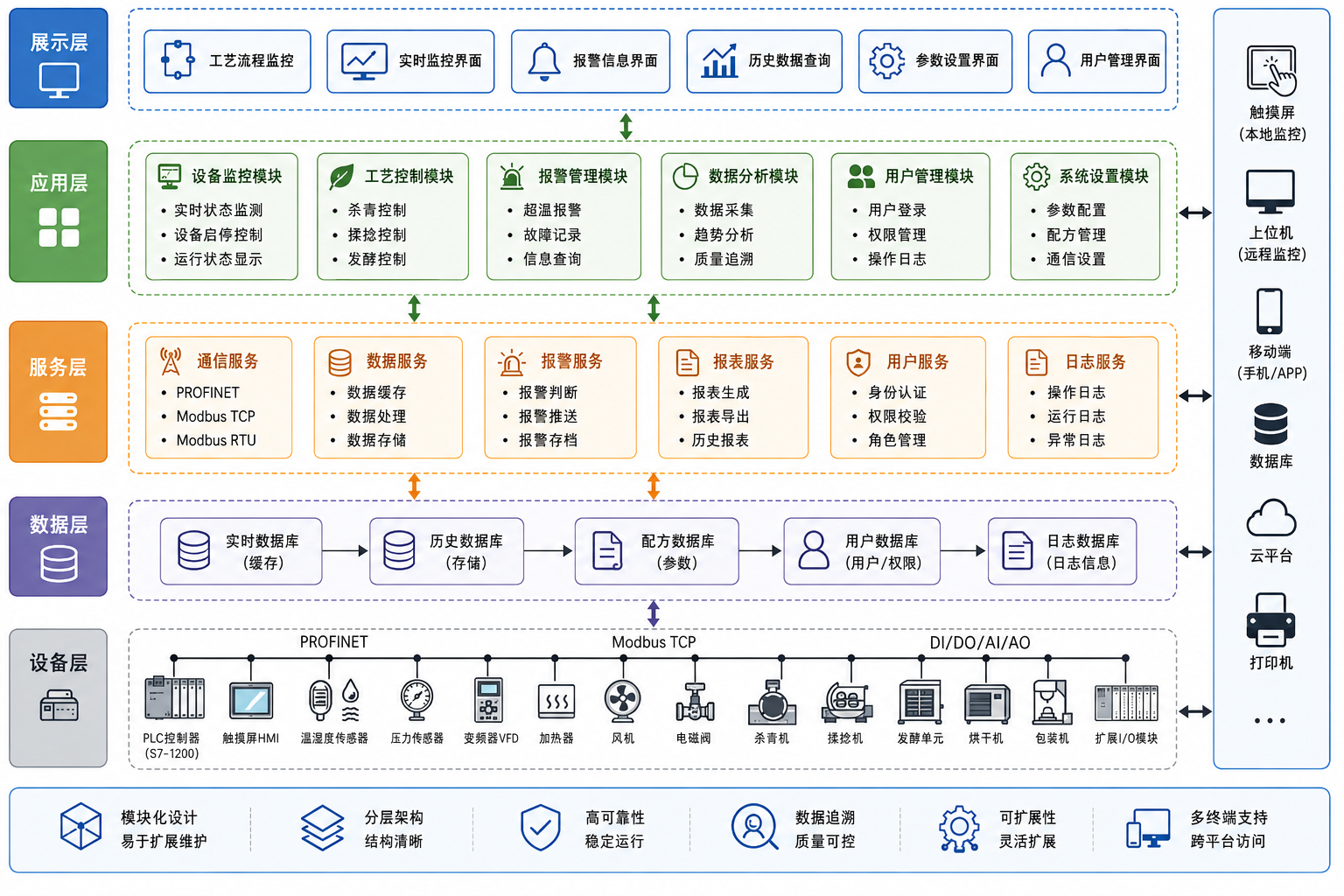

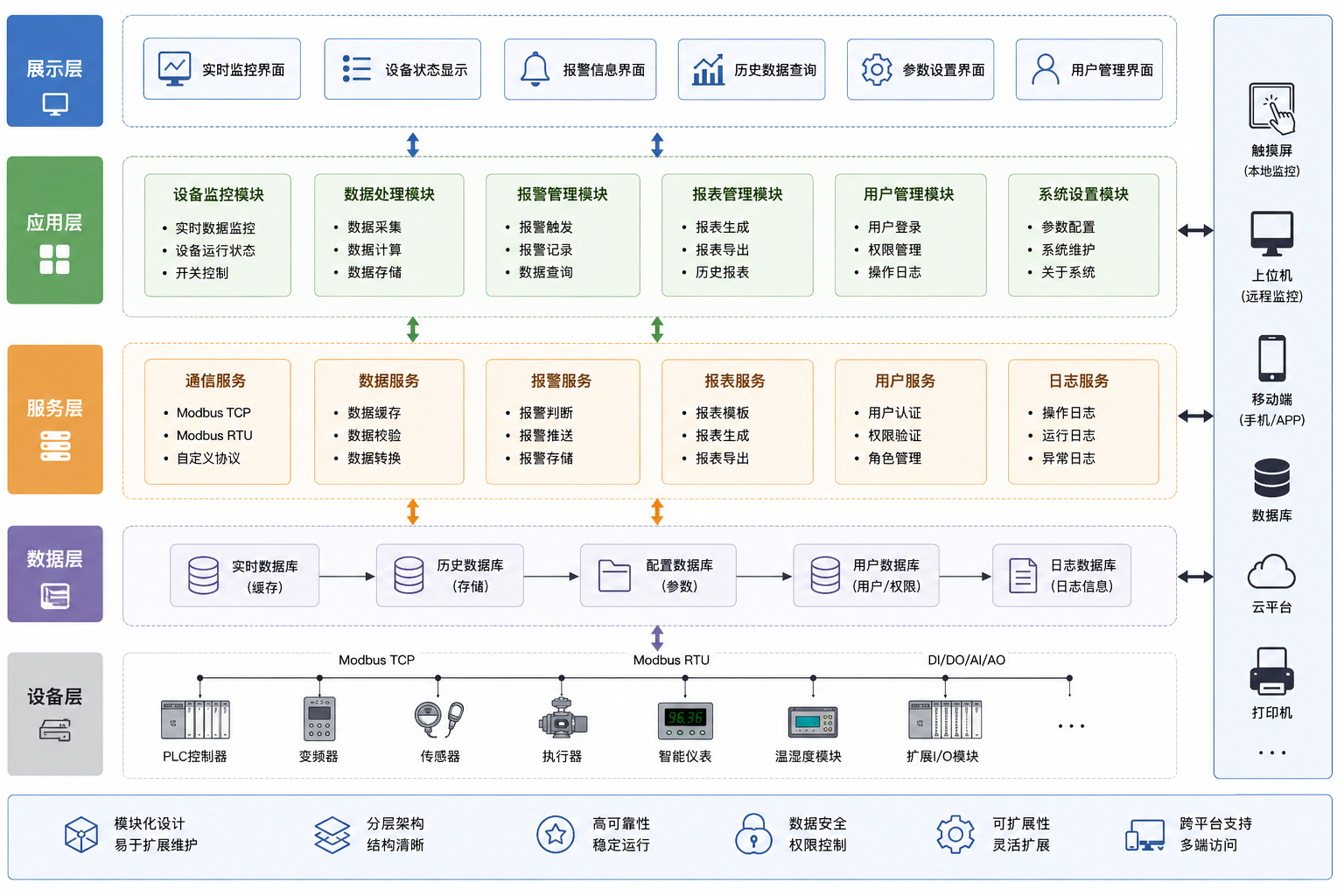

图5 软件设计架构图
人机界面

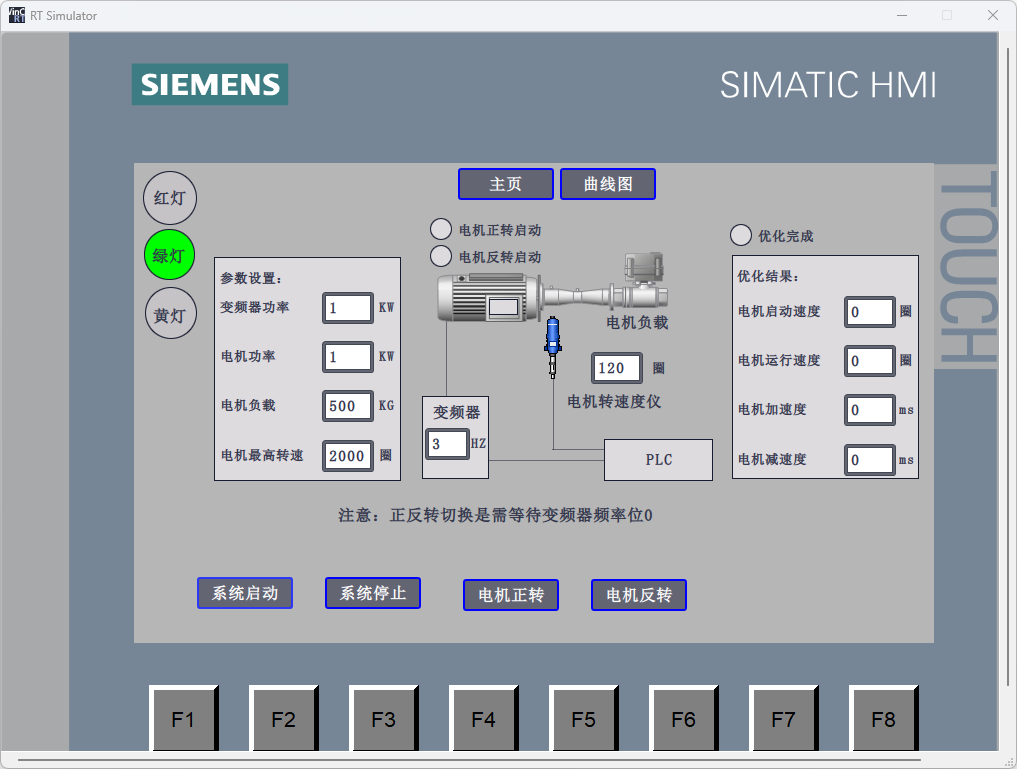

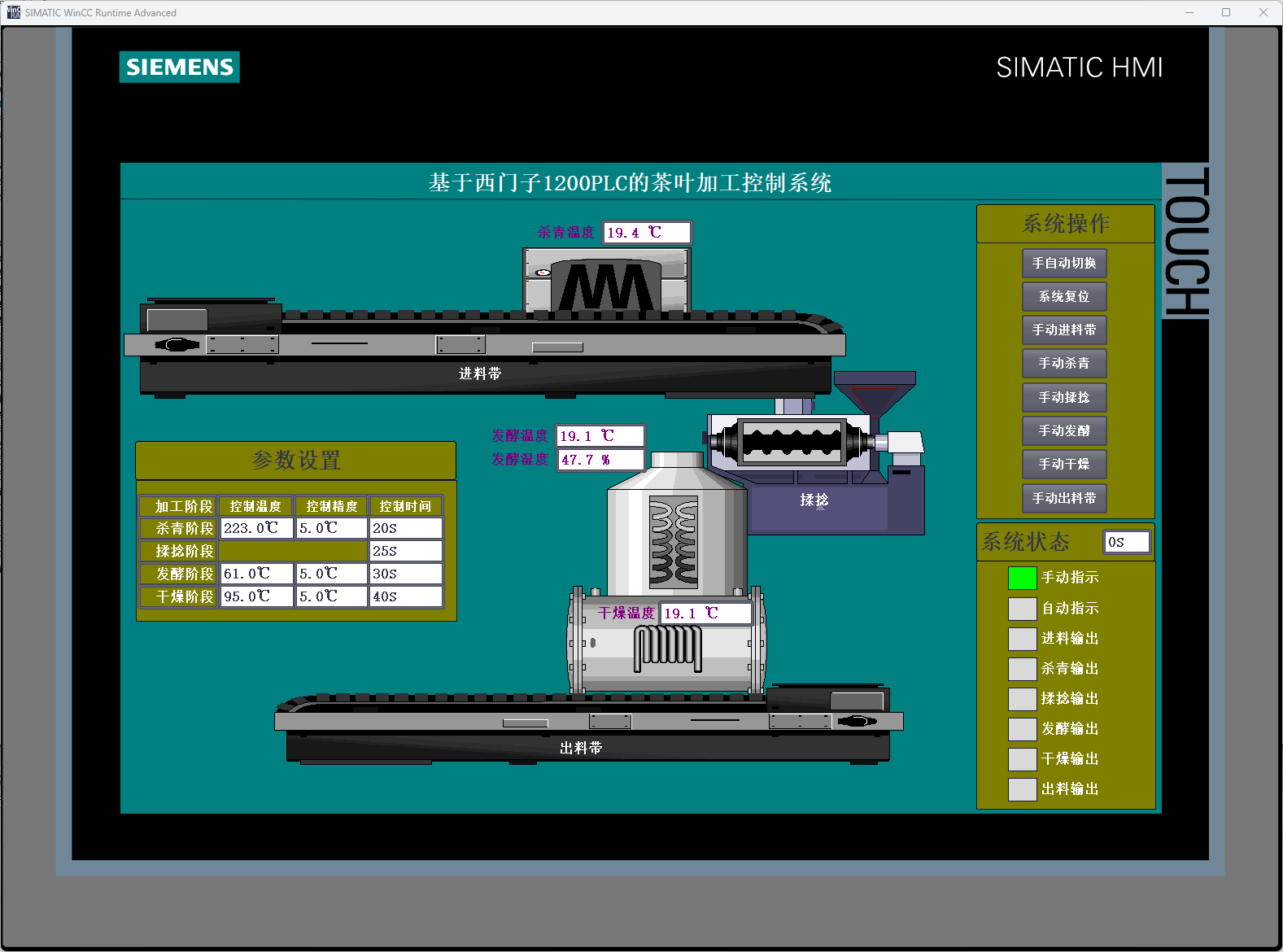

图6 触摸屏主界面初始状态图

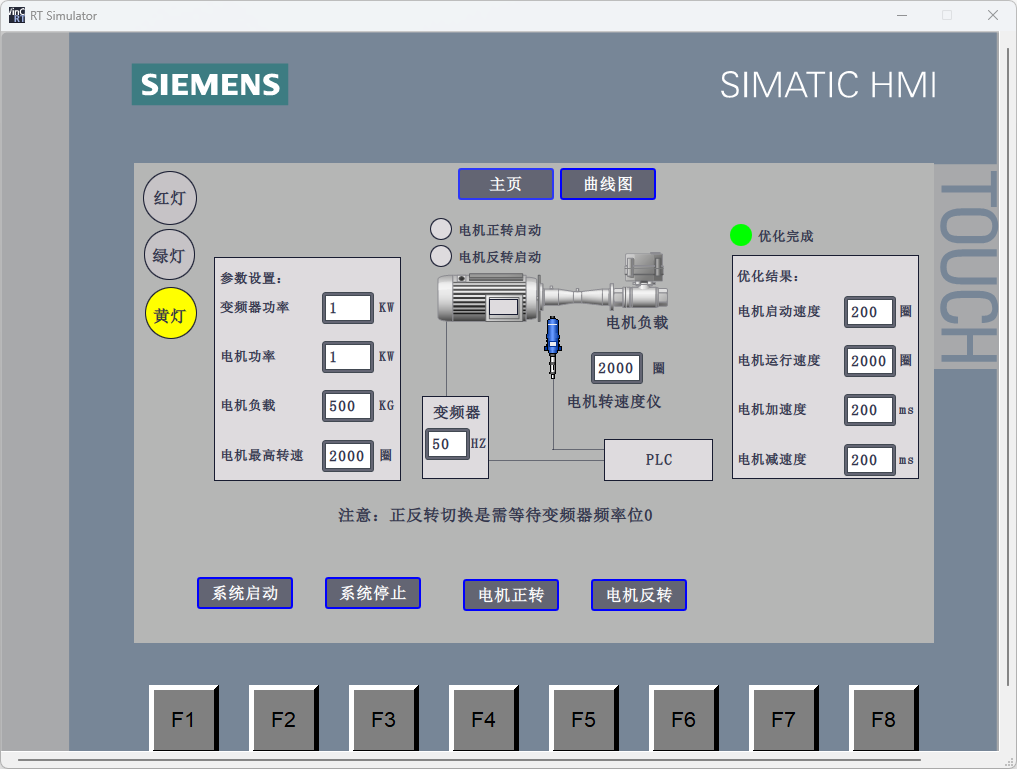

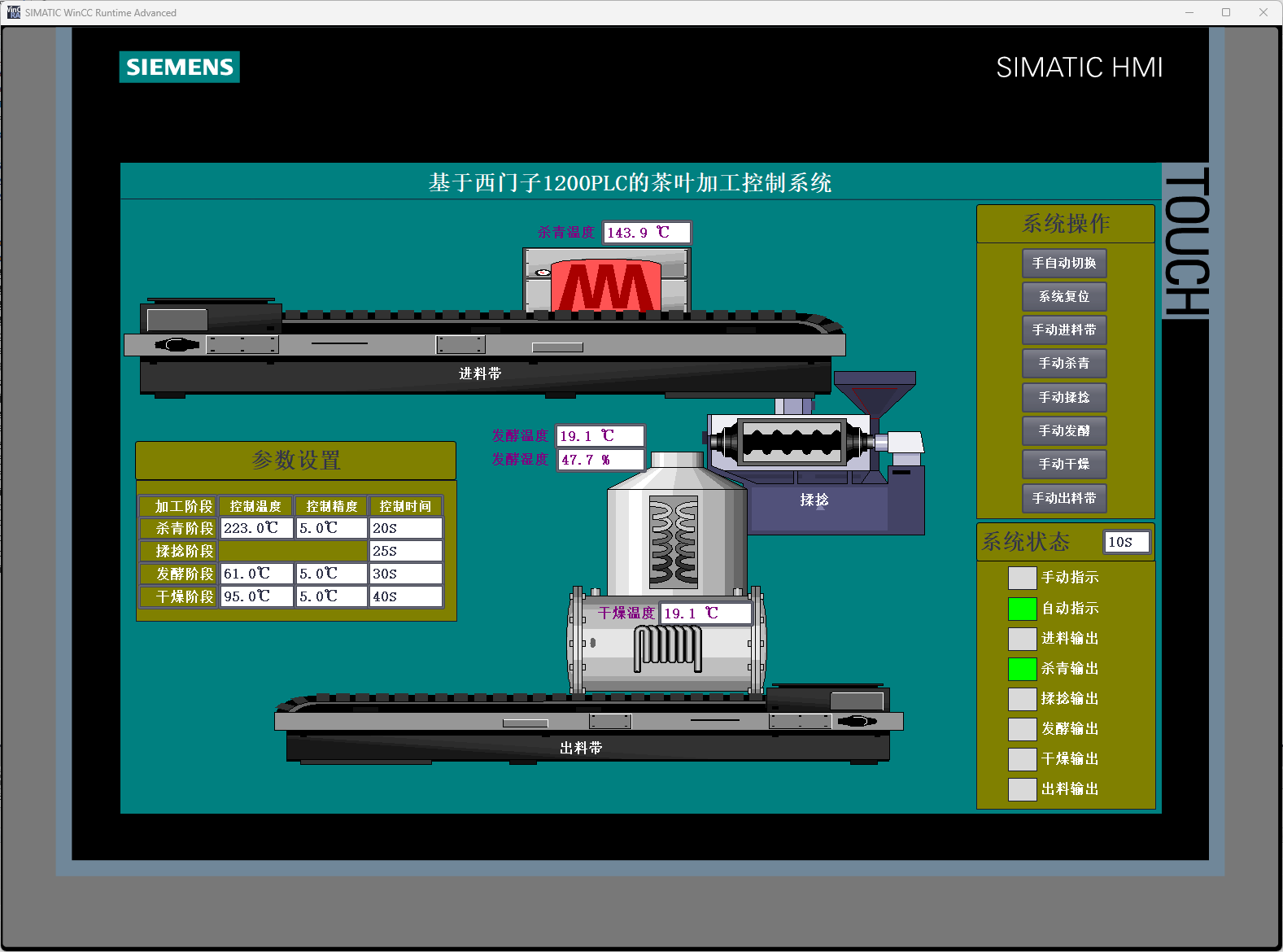

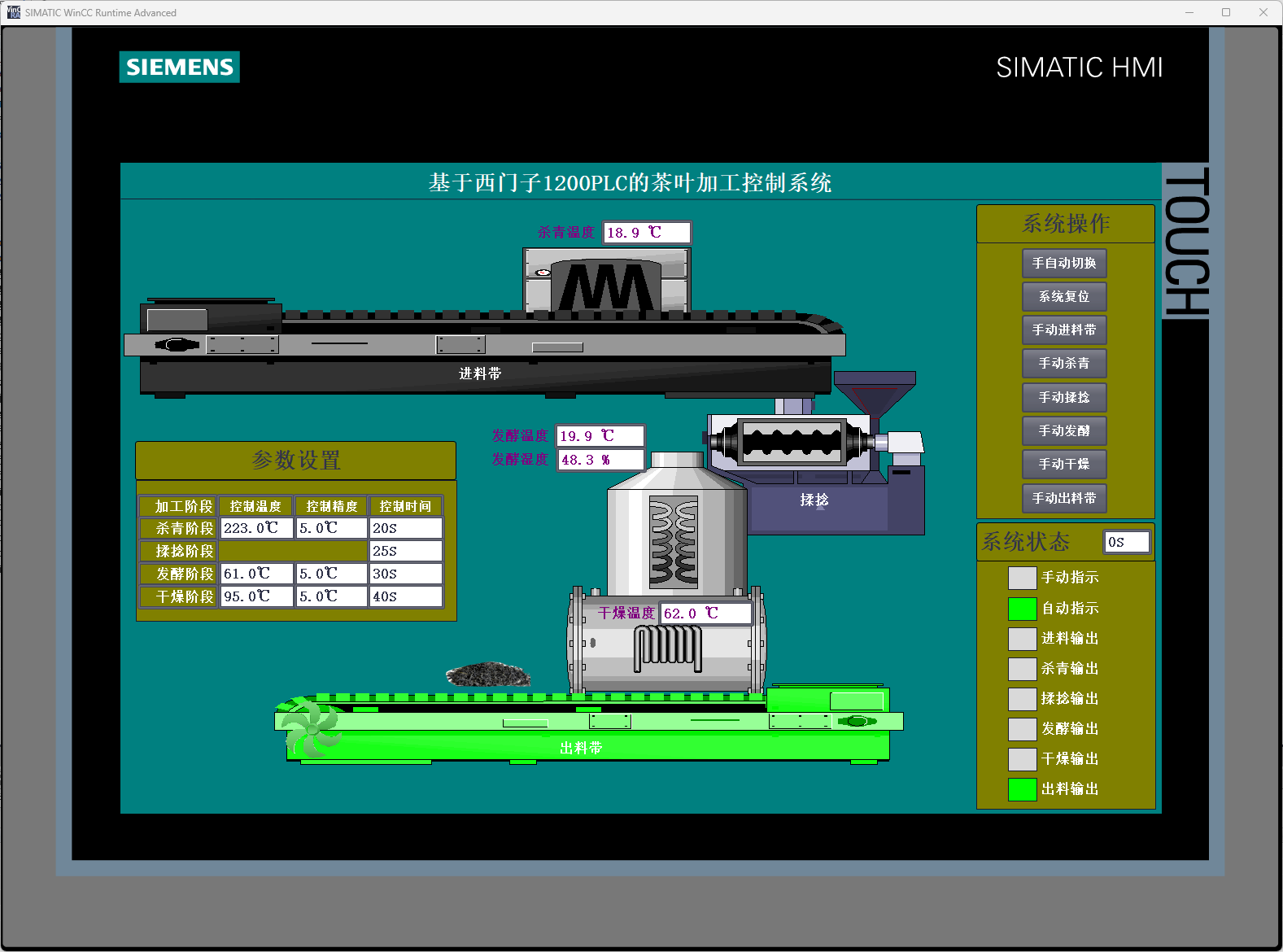

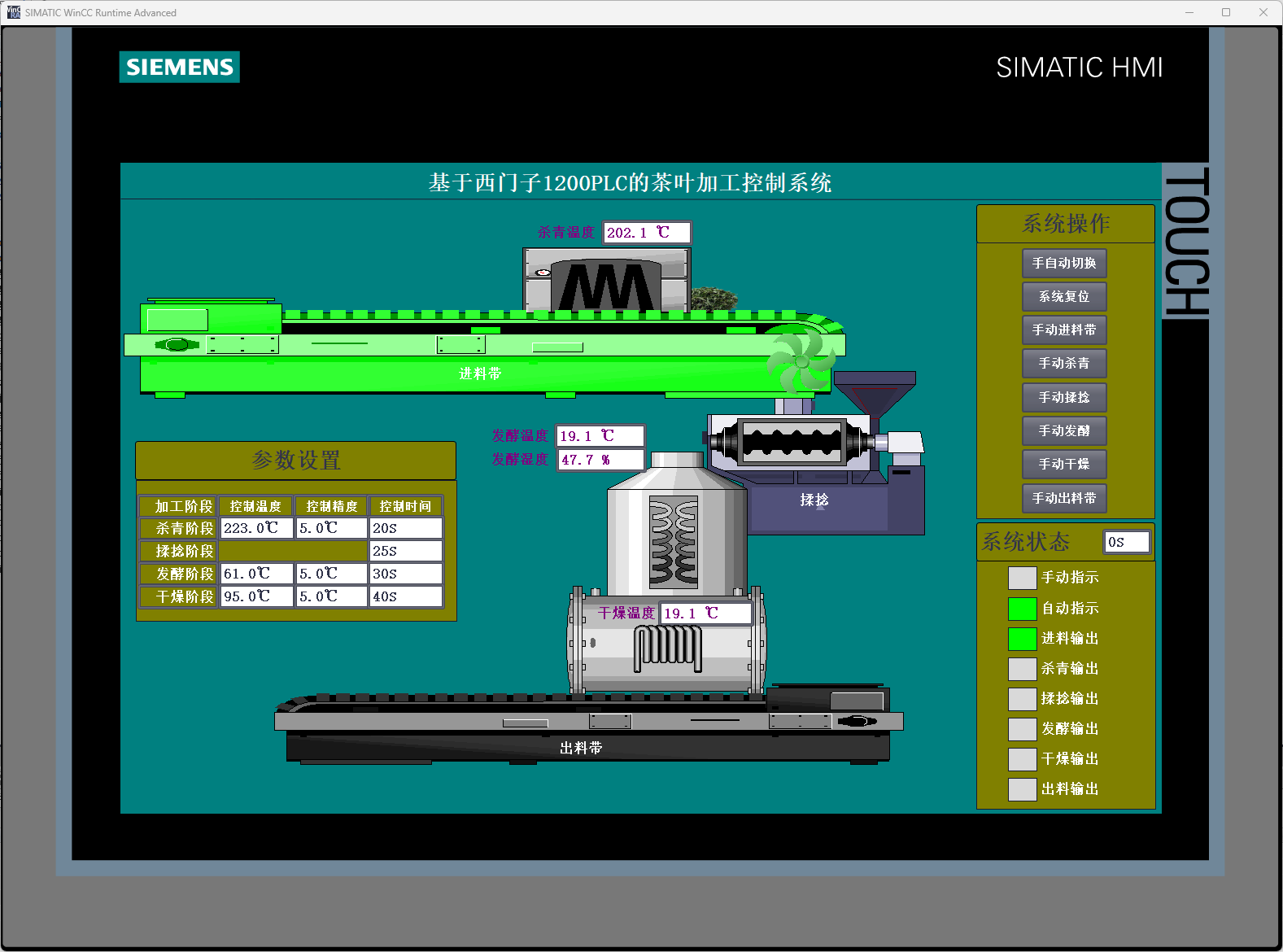

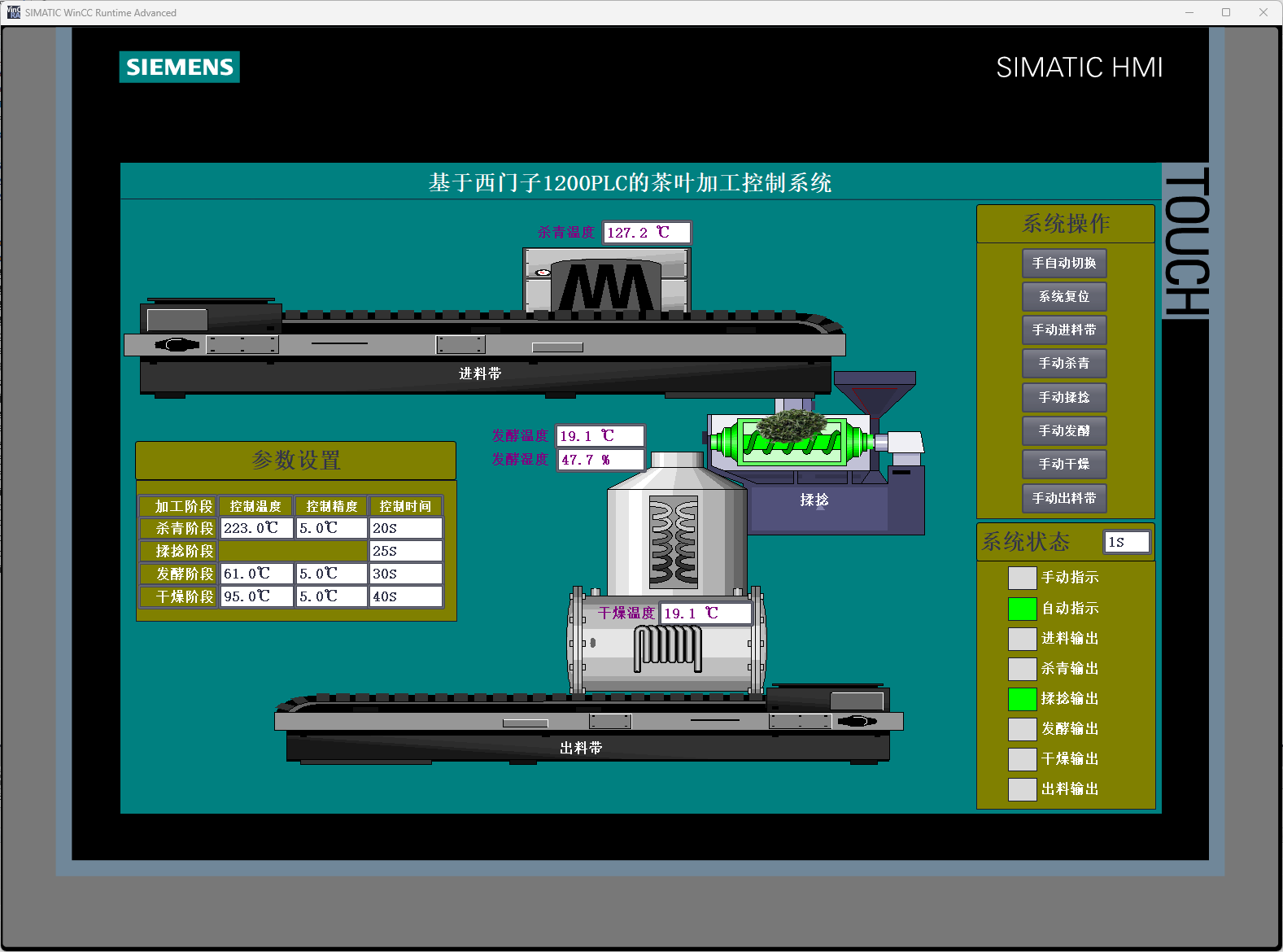

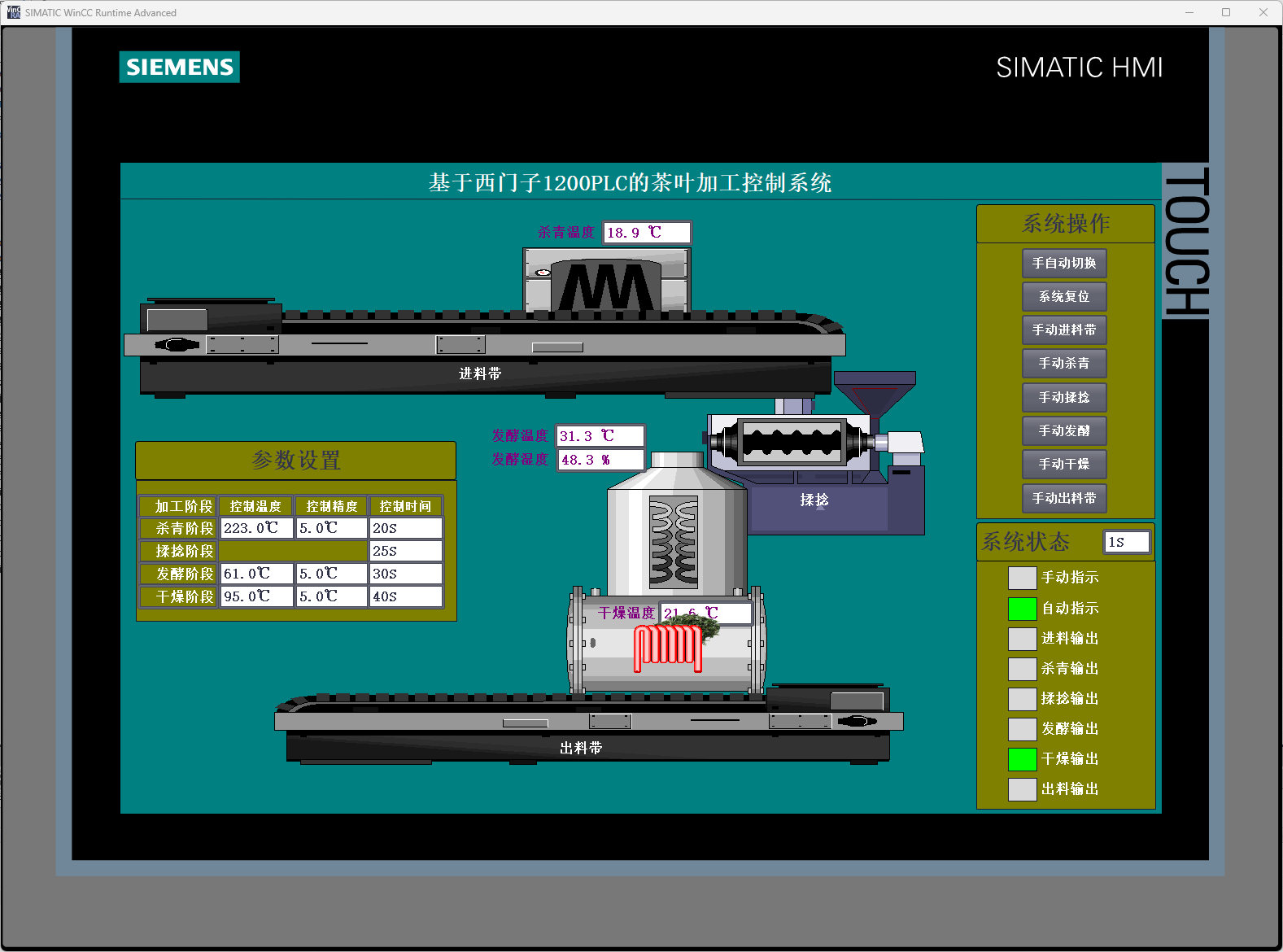

图7 触摸屏自动运行状态界面图

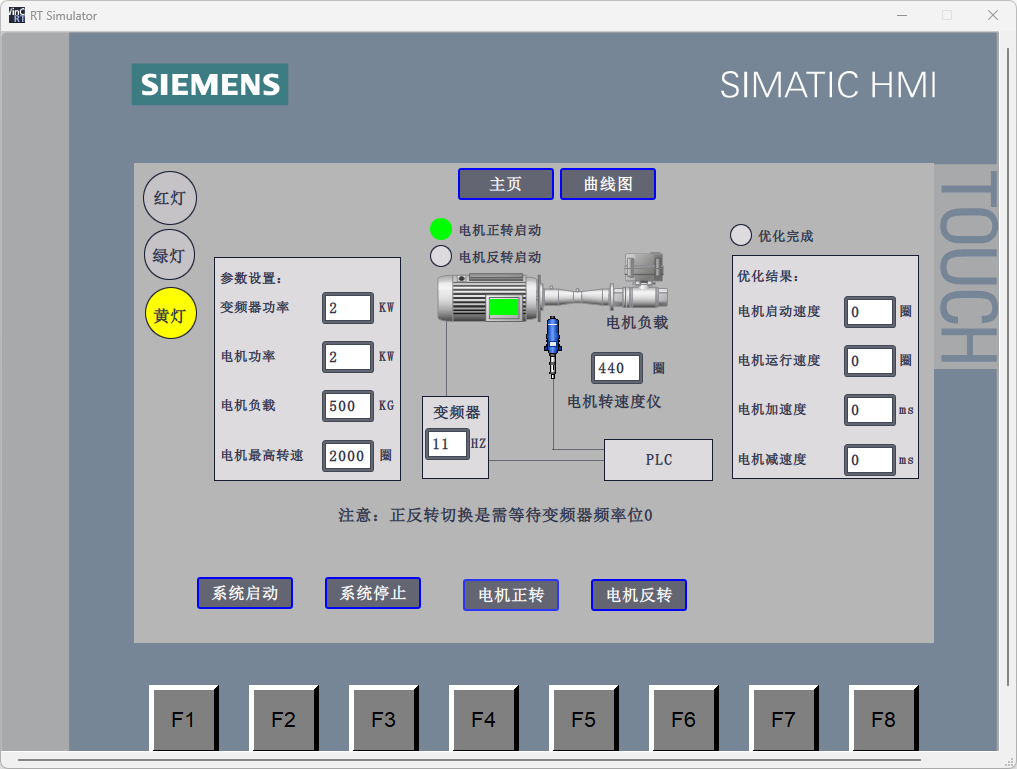

图8 触摸屏电机正转控制界面图

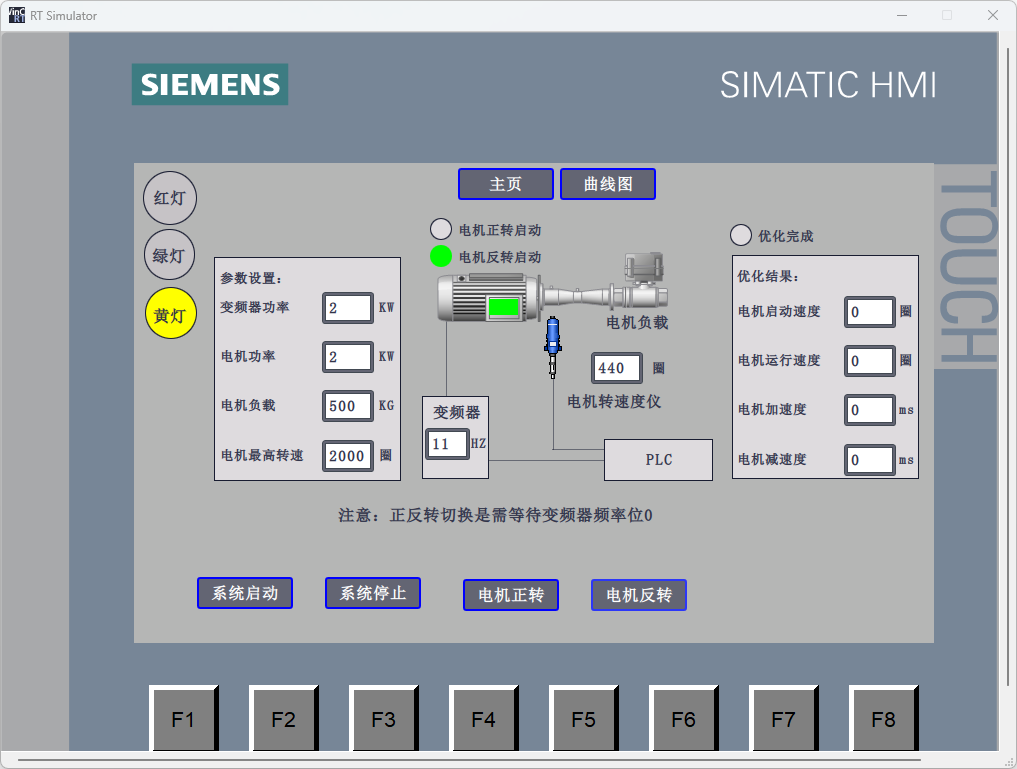

图9 触摸屏电机反转控制界面图

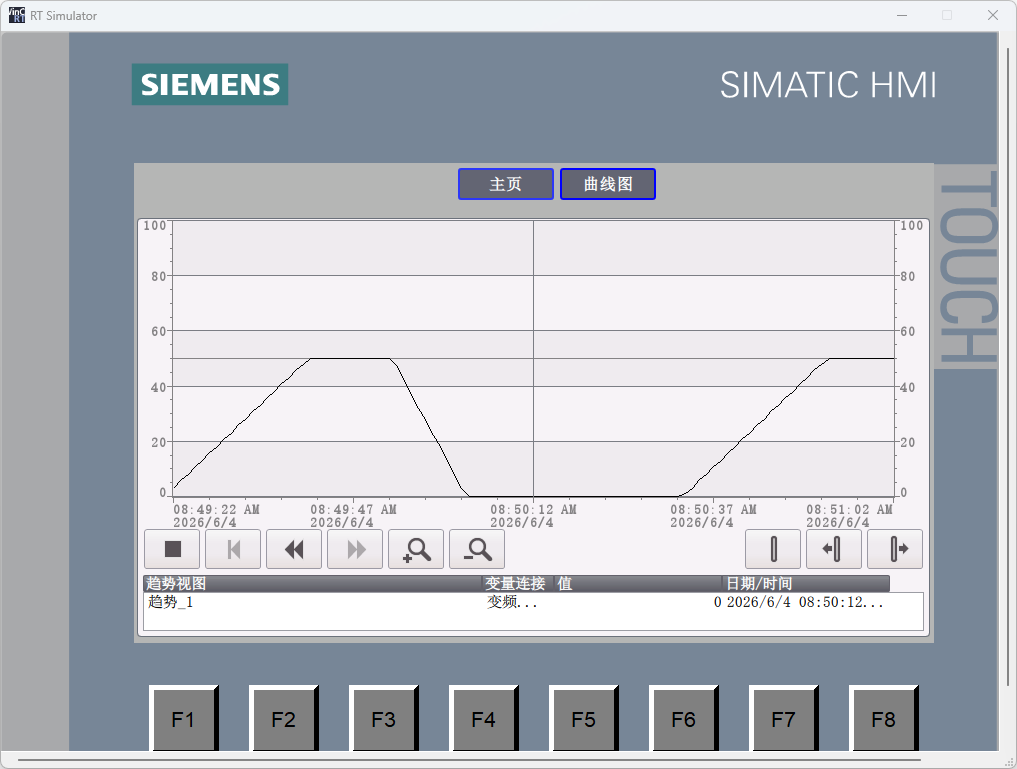

图10 触摸屏变频器频率趋势曲线图
配套资源
包括完整的项目源代码、演示视频、运行截图，开箱即用。
