【E710】51单片机足球比赛倒计时和得分显示器hex文件+PCB文件+电路图

项目编号：E710

文件大小：1.3M

源码说明：带中文注释

开发环境：C编译器

简要概述：

本设计采用51系列单片机，驱动8个共阳极LED数码管分别为 2个A组得分，2个B组得分,4个倒计时时间。
并采用2个按键开关作为设定、启动/暂停调整，且有报警输出功能。上电后时间显示位先显示BPTE,A、B组得分不显示，然后时间位显示默认20分钟00秒，A/B得分都为00。按启动/暂停则可开启或停止倒计时，按设定键如果正在倒计时功能状态则先停止计时，然后10分钟位闪烁此时按启动/暂停键则可将该位进行0~9设值，再按设定键则移向分钟位闪烁，此时按启动/暂停键则可将该位进行0~9设值，再按设定键则移向10秒位闪烁，此时按启动/暂停键则可将该位进行0~5设值，再按设定键则移向秒位闪烁，此时按启动/暂停键则可将该位进行0~9设值。
1:在闪烁时如果10内没有按键按下则自动退出设时状态。
2:倒计到00:00时输出约1秒钟鸣笛。
3:得分最大为99分最小为00分。
4:红外发射、接收管PH303、PH302分别作为A、B组的进球得分传感器，制作时将A组的传感器安装在B组球门合适位置，将B组的传感器安装在A组球门合适位置。见图
压缩包内包含：原理图，PCB，PROTEUS仿真，HEX文件

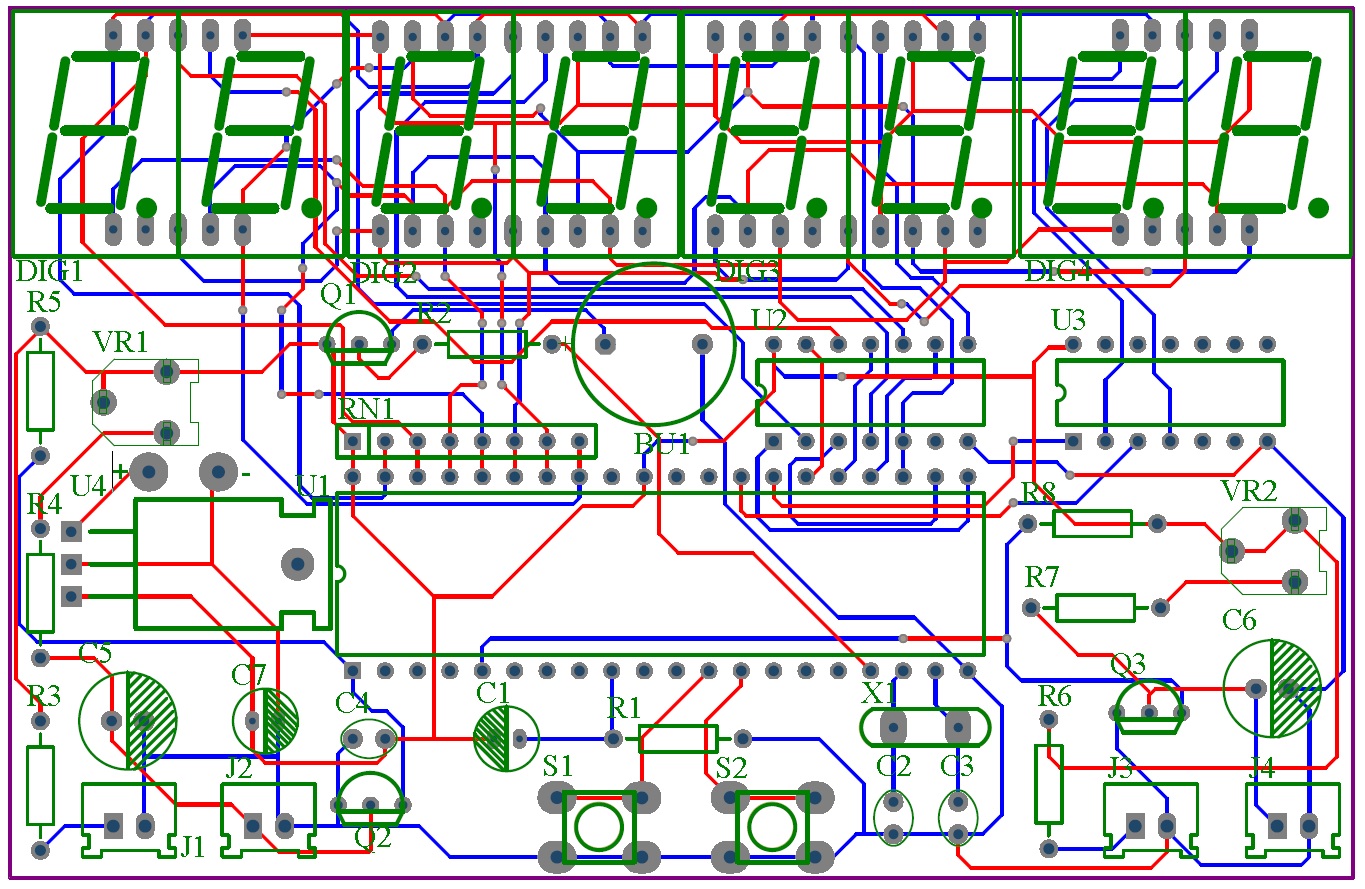

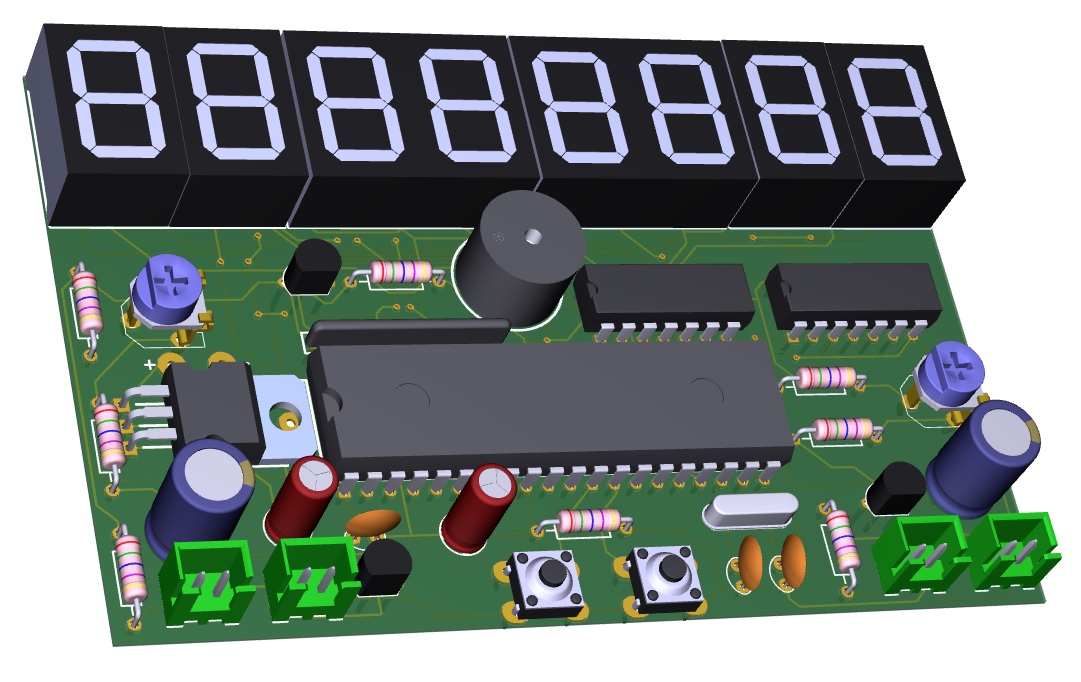

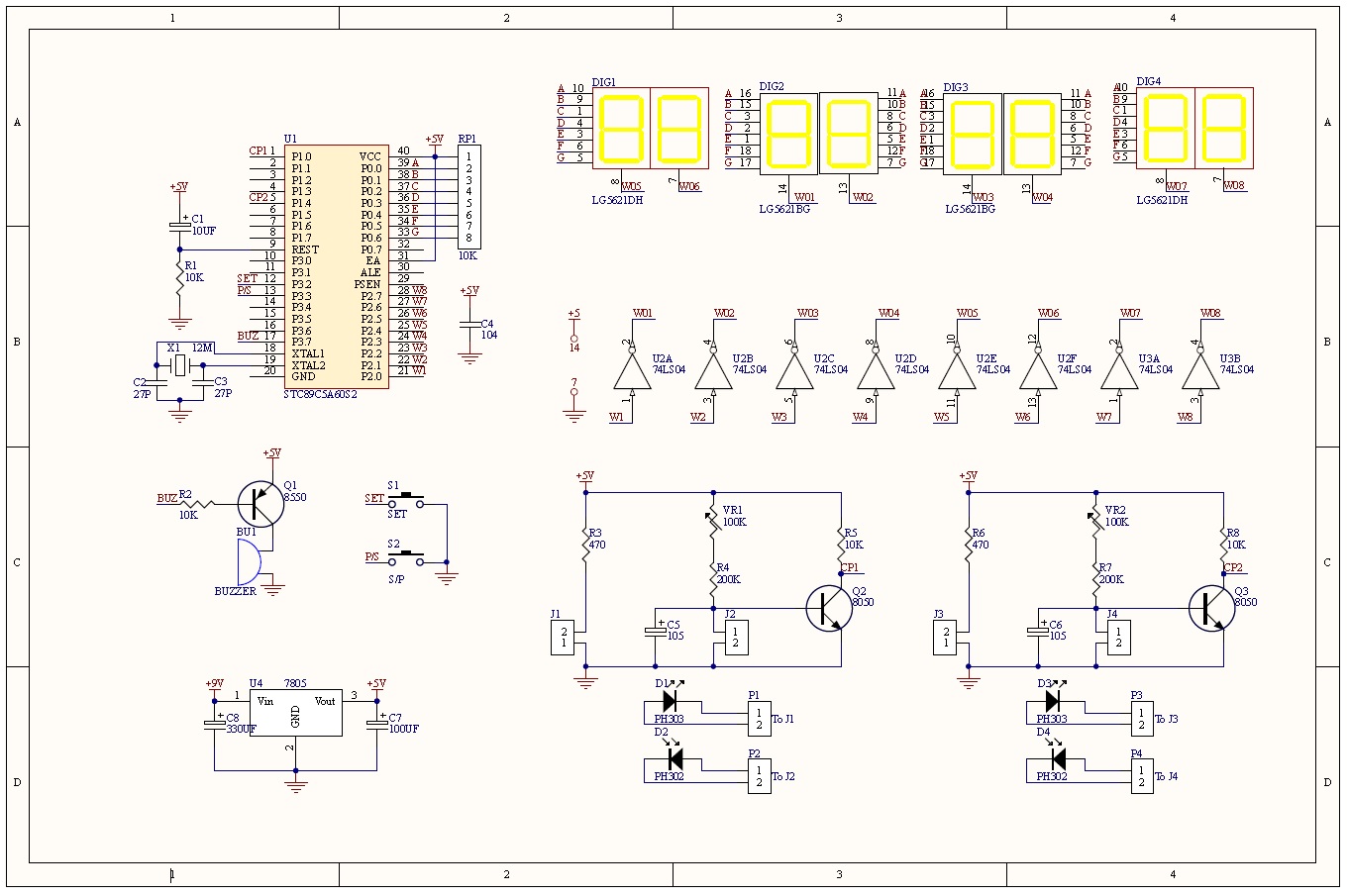

Altium Designer画的原理图和PCB图如下：

目录│文件列表:

 └ 足球比赛计分器

    │ 3D.PcbDoc

    │ 3D.pdf

    │ SCH.pdf

    │ SCH.SchDoc

    │ 足球比赛计分器.DSN

    └ 足球比赛计分器.hex
