项目编号：E401
文件大小：1.5M
源码说明：带中文注释
开发环境：C编译器
简要概述
市售无线充电商品多以无线充电联盟(WPC)的 Qi 产品为主，其主要核心分为电力、通讯、及系统控制等三个主体。其中系统控制大多以 MCU为控制处理的核心，而举凡市售有 32-bit ARM-base、8-bit RISC、8051…等微处理器。而 HOLTEK 的 HT66FW2230 为专用 Wireless Charger Flash MCU，并内建 『直驱 Power MOS 互补式 PWM』及『简化外部解调电路』等功能，符合 WPC Qi 无线充电电力发射器(Transmitter)设计规范的需求。本文将简述 WPC Qi 无线充电商品的架构，及运用 HT66FW2230 完成 WPC Qi 最新 1.1.2 版无线充电电力发射器(Transmitter)的认证。
另外，异物侦测已列入为 WPC Qi 最新的 v1.1.2 版本认证之测试项目，其结合过温保护(OTP)，以作为安全保护机制。一般则采用 RX 的 Received Power 信息，以及 TX 所消耗的功率，进行功率计算，当功率大于异物消耗功率的设定值，则判定有异物存在的状况出现。加上 HT66FW2230 模块内建有过流保护(OCP)、过压保护(OVP)、电源输入电压量测、指示电路控制…等保护措施及指示功能。
简而言之， HT66FW2230 所内建的一般/直驱 Power MOS 互补 PWM 输出、解调 Demodulation 功能、及脉波产生器(CLK Generator)等功能，已达到符合 Qi TX 设计需求，并获得 Qi 的TX 认证。 WPC Qi 产品的效率约 70% ~ 75%，而 HT66FW2230 模块同样达到该水平。HOLTEK 将会提供 HT66FW2230 认证模块硬件参考设计(Reference Design)与认证句柄(Certification Source Code)方案，以服务客户。 同时未来将朝规划开发Qi其他型式的发射端设计规格(如Fig. 8所示)。
目录│文件列表:
└ 设计项目

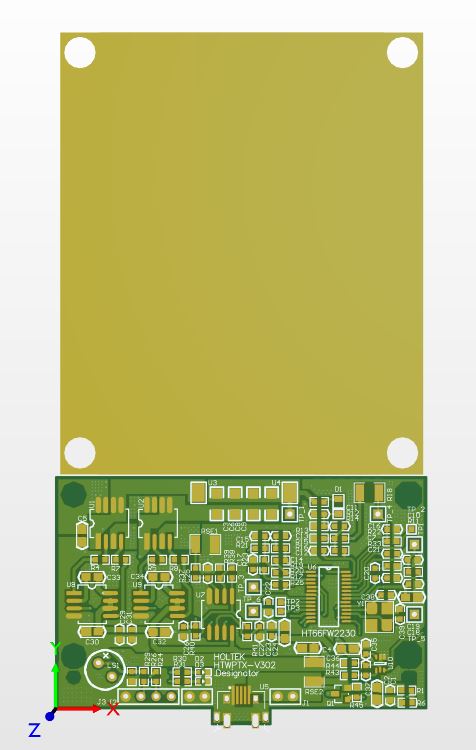

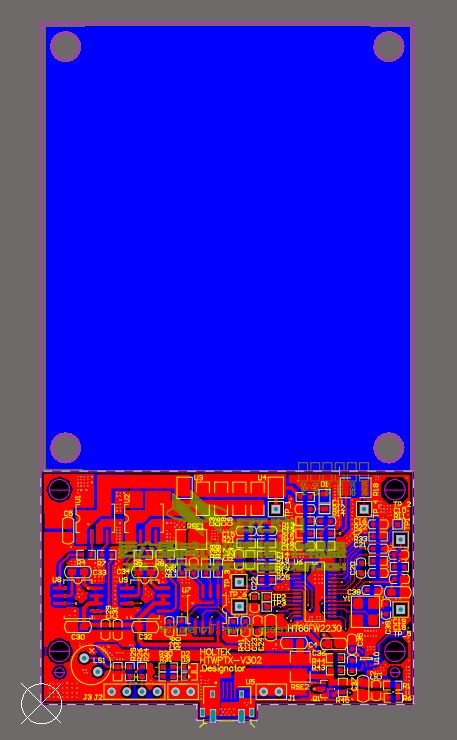

│ PCB Layout-C20003-A.pdf
│ 中文文档_Holtek__CN.pdf
├ AD PCB文件
│ └ AD_PCB文件
│ │ AD_PCB.PcbDoc
│ │ AD_PCB.PcbDoc.htm
├ 原理图

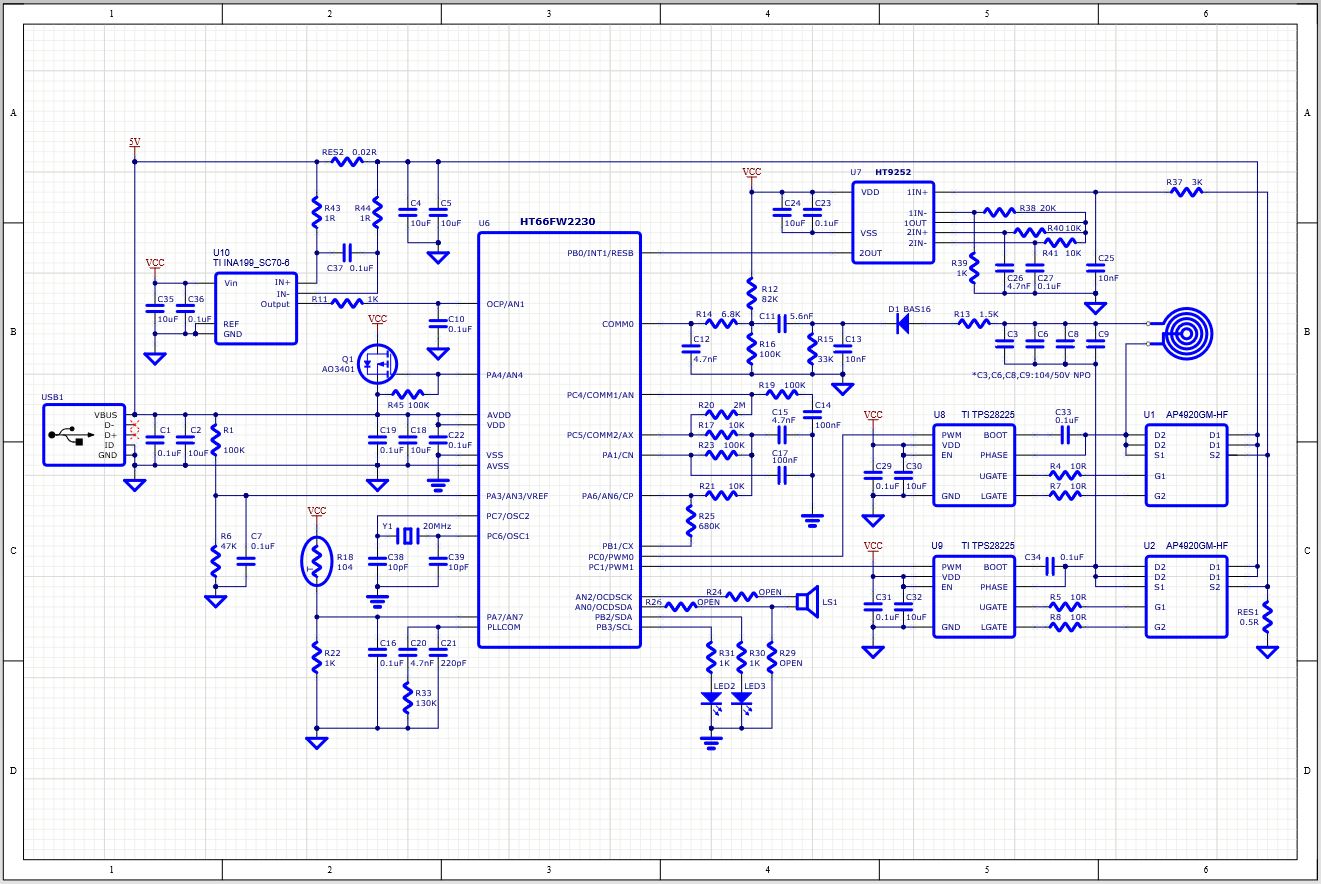

│ └ 原理图.SchDoc
└ 源码
└ 源码
│ Decode.asm
│ Decode.OBJ
│ Delay.asm
│ Delay.OBJ
│ DemoFun.asm
│ DemoFun.OBJ
│ Detection.asm
│ Detection.OBJ
│ ForeignObject.OBJ
│ Isen.asm
│ Isen.OBJ
│ LibWPTX2230v302.asm
│ LibWPTX2230v302.bin
│ LibWPTX2230v302.CV
│ LibWPTX2230v302.DBG
│ LibWPTX2230v302.list
│ LibWPTX2230v302.MEM
│ LibWPTX2230v302.MTP
│ LibWPTX2230v302.OBJ
│ LibWPTX2230v302.opt
│ LibWPTX2230v302.pjt
│ LibWPTX2230v302.pjtx
│ LibWPTX2230v302.pjw
│ LibWPTX2230v302.TSK
│ Math.asm
│ Math.OBJ
│ Other.asm
│ Other.OBJ
│ PackageData.asm
│ PackageData.OBJ
│ PID.asm
│ PID.OBJ
│ PIDCE.OBJ
│ ReciPackageDataUnit.asm
│ ReciPackageDataUnit.OBJ
│ ReciPackageDataUnitPreee1.OBJ
│ STMtimer.asm
│ STMtimer.OBJ
│ SvPara.OBJ
│ TxUserDEF2230v302.INC
│ TxUserVAR2230v302.asm
│ TxUserVAR2230v302.OBJ
└ V302_20150112.lib
