【E41】基于单片机智能睡眠枕整套设计方案

2021-08-13 13:25:45      索炜达.猿创      435

项目编号:E41

文件大小:30M

源码说明:带中文注释

开发环境:C编译器

简要概述:

智能睡眠枕是一款帮助人们了解到自己睡眠状况,又配备了闹铃的枕头。它由压力传感器、蓝牙传输模块、时钟模块、LCD模块,智能唤醒系统和单片机组成。可以对人们夜晚睡眠状况进行记录和分析,并在浅睡眠阶段将用户唤醒。主芯片:STC89C52 内含商业计划书、产品代码、原理图及PCB图

【E41】基于单片机智能睡眠枕整套设计方案

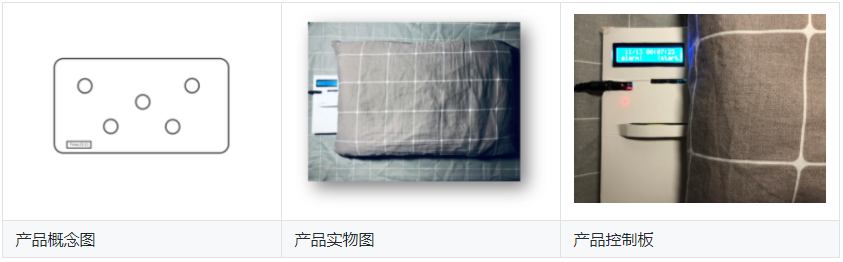

以下是内部结构图:

【E41】基于单片机智能睡眠枕整套设计方案

具体功能

睡眠状况的记录和分析

【E41】基于单片机智能睡眠枕整套设计方案

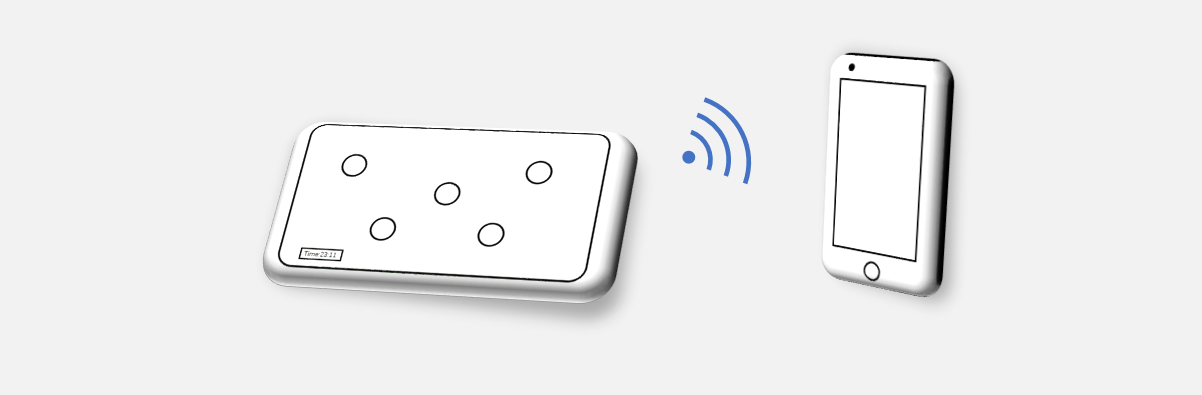

智能睡眠枕可以通过内置压力传感器,对用户进行睡眠监测。当用户躺在枕头上时,自动开始睡眠状态的记录。并可以在睡眠结束后,通过蓝牙传输模块将数据传输到手机,并进行数据的具体分析。它可以让人了解到每晚的睡眠时间、睡眠深度、离床次数等等,这有助于自身睡眠习惯的养成,我们可以利用此数据掌握自己的最佳就寝时间和睡眠时间。

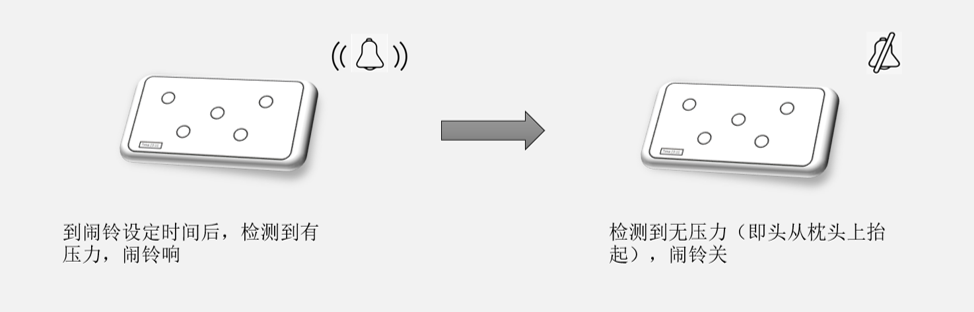

智能唤醒

【E41】基于单片机智能睡眠枕整套设计方案

用户可设定每日的起床时间,并在设定时间的前半小时内,测量使用者所处的睡眠阶段,寻找最为合适的叫醒时间,并在浅睡眠阶段将使用者叫醒。这有利于生物钟的养成。当辅助到你的生物钟恢复调节睡眠机能,可以让你长时间保持这样的正常规律

产品竞争优势

1.测量精准:智能睡眠枕内置5个压力传感器,形成压力传感器网络,可以随时并精准的对使用者睡觉时的动作和姿势进行监测。一旦检测到枕头所受头部压力的变化,都会及时的记录和储存下来,用于后期的睡眠分析。

2.“自然醒”唤醒,符合人体生物钟规律:相比传统闹铃的定时叫醒,智能睡眠枕可以在设定闹铃时间的前半小时内,测量使用者所处的睡眠阶段,寻找最为合适的叫醒时间,并在浅睡眠阶段将使用者叫醒。这符合人体自然生物钟规律,并能帮助你长时间帮助你保持这样的规律,做到真正的“自然醒”。

3.交互接口友好:可用移动电源供电,功耗低。并能通过低功耗蓝牙模块将数据传输至移动设备,随时随地的看到自己的睡眠情况。

4.操作方便:五分钟之内就能学会对它进行熟练操作。

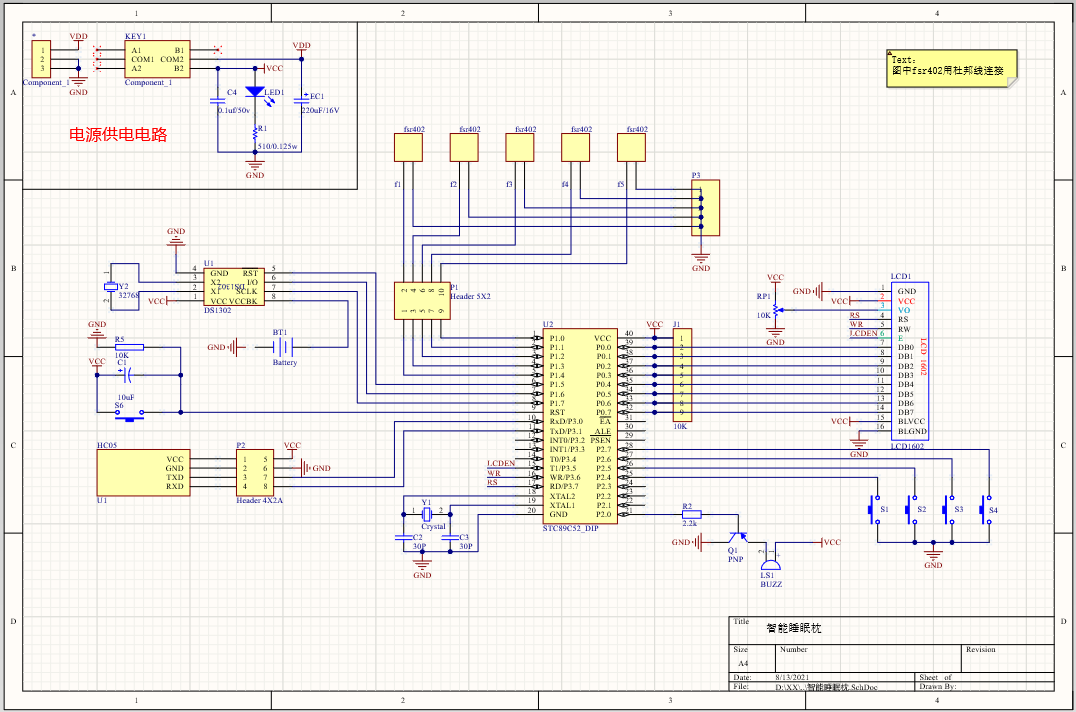

原理图:

【E41】基于单片机智能睡眠枕整套设计方案

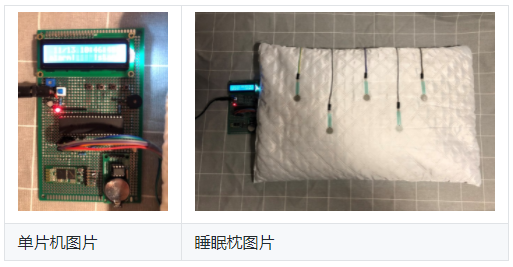

电路板图:

【E41】基于单片机智能睡眠枕整套设计方案

文件列表:

目录│文件列表:

 │ 文档+PPT+PCB图+原理图+源码.rar

 └ 文档+PPT+PCB图+原理图+源码

    ├ 产品图片及说明

    │  │ 产品文字说明.md

    │  └ 图片

    │     │ 内部结构1.jpg

    │     │ 内部结构2.jpg

    │     │ 功能1.png

    │     │ 功能2.png

    │     │ 实物图.jpg

    │     │ 控制板.jpg

    │     │ 概念图.png

    │     └ 单片机图片

    │        │ 产品成型图.jpg

    │        │ 睡眠界面.jpg

    │        │ 睡眠记录查看界面.jpg

    │        │ 蓝牙发送界面.jpg

    │        │ 闹钟设置界面.jpg

    │        └ 默认界面.jpg

    ├ 原理图及PCB图

    │  ├ __Previews

    │  │  │ DC电源.csvPreview

    │  │  └ DC电源.repPreview

    │  ├ 智能睡眠枕

    │  │  │ PCB_Project.PrjPcbStructure

    │  │  │ 智能睡眠枕.PcbDoc

    │  │  │ 智能睡眠枕.SchDoc

    │  │  │ 智能睡眠枕工程.PrjPcb

    │  │  ├ History

    │  │  │  │ 智能睡眠枕.~(1).PcbDoc.Zip

    │  │  │  └ 智能睡眠枕.~(1).SchDoc.Zip

    │  │  └ __Previews

    │  │     │ AT long bus (13.3 x 4.2 inches).PCBDOCPreview

    │  │     │ AT long bus (13.3 x 4.2 inches).schdocPreview

    │  │     │ 智能.PcbDocPreview

    │  │     │ 智能睡眠枕.$$$Preview

    │  │     │ 智能睡眠枕.PcbDocPreview

    │  │     └ 智能睡眠枕.SchDocPreview

    │  └ 自绘原理图库及PCB封装

    │     │ DC电源.PcbLib

    │     │ DC电源.SchLib

    │     │ HC05.PcbLib

    │     │ 压力传感器.PcbLib

    │     │ 压力传感器.SchLib

    │     │ 电源开关.PcbLib

    │     │ 电源开关.SchLib

    │     └ 蓝牙模块.SchLib

    ├ 智能睡眠枕代码

    │  │ main.c

    │  │ STARTUP.A51

    │  │ 智能睡眠枕.uvgui.Charlie

    │  │ 智能睡眠枕.uvopt

    │  │ 智能睡眠枕.uvproj

    │  ├ Listings

    │  │  │ main.lst

    │  │  │ STARTUP.lst

    │  │  └ 智能睡眠枕.m51

    │  └ Objects

    │     │ main.obj

    │     │ STARTUP.obj

    │     │ 智能睡眠枕

    │     │ 智能睡眠枕.build_log.htm

    │     │ 智能睡眠枕.hex

    │     └ 智能睡眠枕.lnp

    └ 智能睡眠枕文档

       │ 智能睡眠枕答辩ppt.pptx

       └ 智能睡眠枕设计方案.docx
