【E741】简单单片机时钟制作

项目编号：E741

文件大小：41K

源码说明：带中文注释

开发环境：C编译器

简要概述：

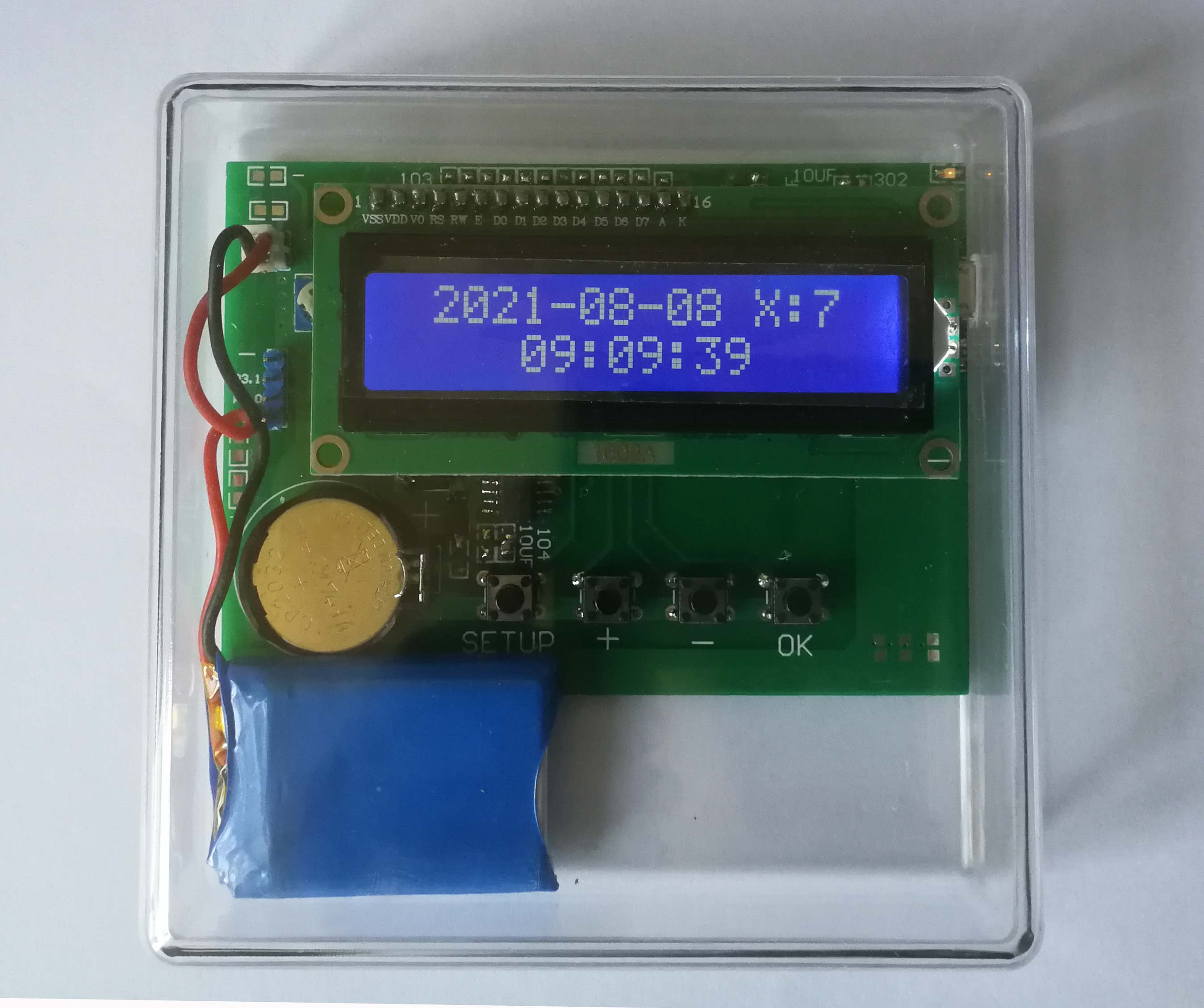

时钟大概是单片机入门玩的最多的,现俺简单改了下增加点可玩性适合初学者练习.
主要特点:锂电供电;触摸点亮;双电池防掉电;夜间/电量显示

1.时钟芯片采用RX8025T,精度满意,实测4个月慢了2秒(与电脑对时).
2.触摸灵敏度比较满意,3点到6点钟方向手碰基本一次点亮.
3.省电比较满意,实测充满后运行4个月(每天点亮数次)电池电压还有4.02V.

制作注意:
1.在左上,左中,右上留有三个LED位,用于夜间/电量显示,我只用了一个,用753电阻+黄光电流30ua左右,可随个人喜好自加.
2.背面还有一个0R电阻.
3.采用1602-5V液晶.
4.透明盒网上淘的,为了触摸灵敏,线路板尽量贴近盒底.
5.如果待机时间短,检查电容有没有漏电(上次测试只待机一个月,经检查是RX8025处10UF电容漏电流达1mA,直接去除不影响运行).
6.电池用的是603040-600MA,为了安全还是选有保护板的好.
7.一共入手三片RX8027T,其中拆机和原装均准时,其中一片号称'散新'的误差很大.
8.芯片:STC15W408AS-SOP28-11.0592MHZ
9.芯片的驱动代码都是坛里抄的,收获良多,现取之于坛,用之于坛,俺初学玩家,能跑起来就算成功,代码稀烂莫介意.

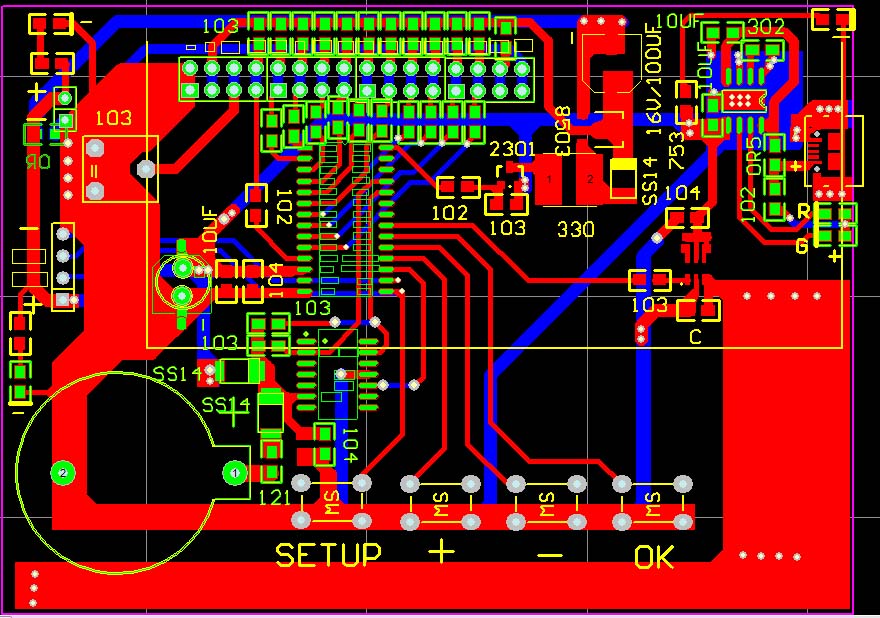

电路原理图如下：

目录│文件列表:

 └ 项目

    │ 15W408AS-RX8025T-1602.c

    └ a1.ddb
