【E771】Arduino JBC电烙铁焊台

项目编号：E771

文件大小：244K

源码说明：带中文注释

开发环境：C编译器

简要概述：

在这个项目中，我将向您展示如何为标准JBC烙铁创建基于Arduino的焊台。在构建期间，我将讨论热电偶，交流电源控制和零点检测。让我们开始吧！

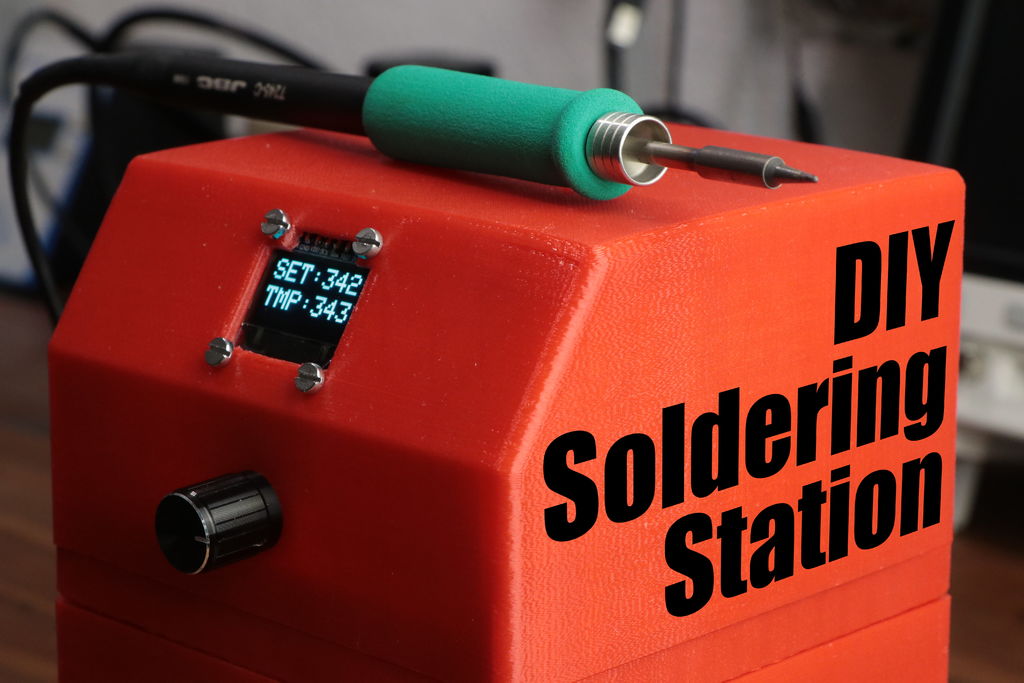

DIY Arduino JBC电烙铁焊台

在这个项目中，我将向您展示如何为标准JBC烙铁创建基于Arduino的焊台。在构建期间，我将讨论热电偶，交流电源控制和零点检测。让我们开始吧！

订购组件！

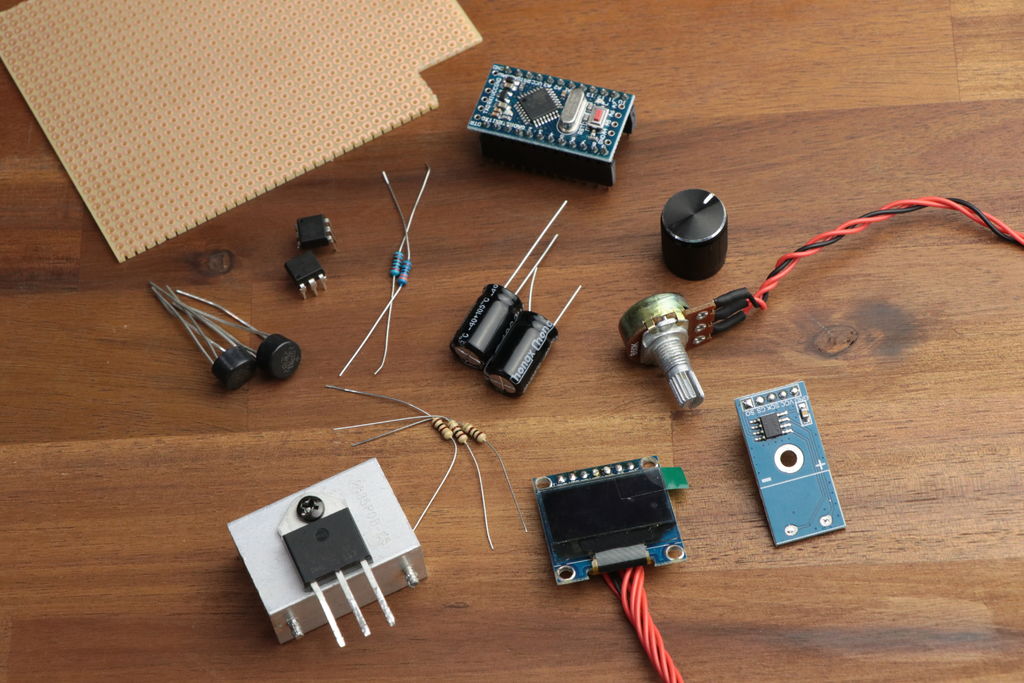

在这里，您可以找到带有示例卖方的零件清单：

1个环形变压器：-

2个2W10全桥整流器

1个BTB26 Triac

1个MOC3020光耦合器

1个4N25光耦合器

1个Arduino Pro Mini

1个SPI OLED LCD

1个MAX6675

2个1000μF电容器

3个100Ω，1个330Ω，1个2kΩ电阻器

1个50kΩ电位计

易趣：

1个环形变压器

2个2W10全桥整流器

1个BTB26 Triac

1个MOC3020光耦合器

1个4N25光耦合器

1个Arduino Pro Mini

1个SPI OLED LCD

1个MAX6675

2个1000μF电容器

3x100Ω，1x330Ω，1x2kΩ电阻器

1个50kΩ电位计

1个环形变压器

2个2W10全桥整流器

1个BTB26 Triac

1个MOC3020光耦合器

1个4N25光耦合器

1个Arduino Pro Mini

1个SPI OLED LCD

1个MAX6675

2个1000μF电容器

3x100Ω，1x330Ω，1x2kΩ电阻器

1个50kΩ电位计

打印外壳！

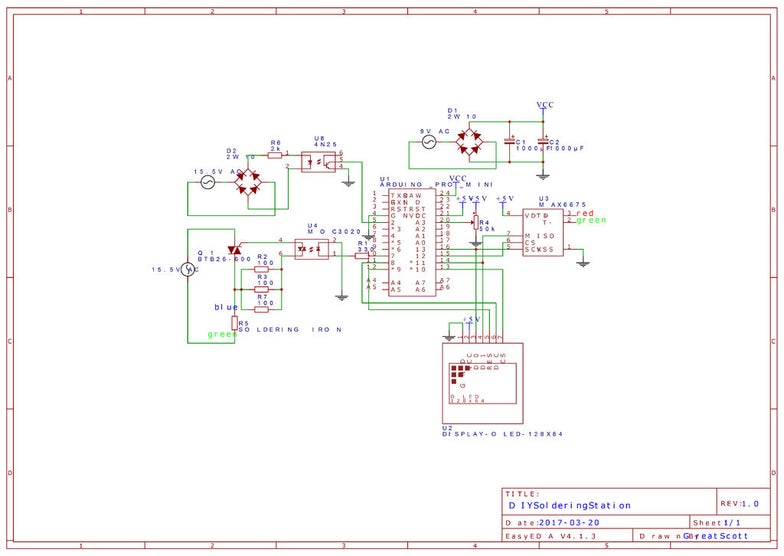

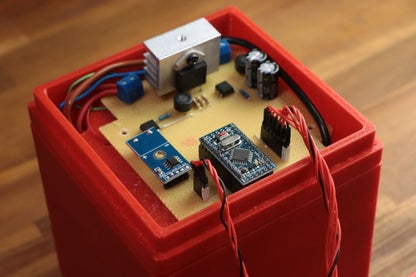

在这里，您可以找到电路原理图，以及焊接工位内完成的电路和接线的图片。随时使用它作为参考。

上传代码！

在这里，您可以找到焊接站的Arduino代码。不过，在上传之前，请确保已下载并包含以下库

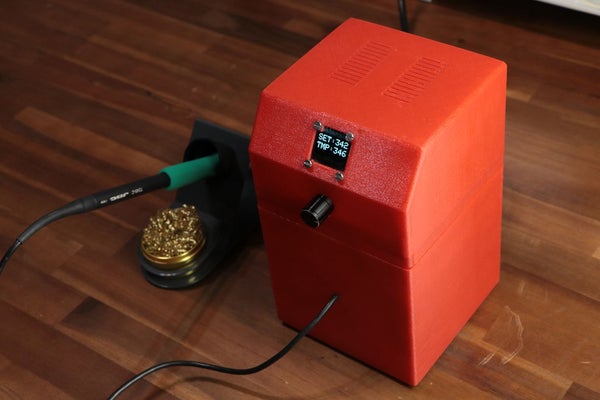

你做到了！您刚刚创建了自己的焊台！

目录│文件列表:

 └ Arduino JBC电烙铁焊台

    ├ Adafruit_SSD1306

    │  └ Adafruit_SSD1306-master

    │     │ .gitignore

    │     │ .travis.yml

    │     │ Adafruit_SSD1306.cpp

    │     │ Adafruit_SSD1306.h

    │     │ library.properties

    │     │ license.txt

    │     │ README.md

    │     │ splash.h

    │     ├ .github

    │     │  │ ISSUE_TEMPLATE.md

    │     │  └ PULL_REQUEST_TEMPLATE.md

    │     └ examples

    │        ├ OLED_featherwing

    │        │  └ OLED_featherwing.ino

    │        ├ ssd1306_128x32_i2c

    │        │  └ ssd1306_128x32_i2c.ino

    │        ├ ssd1306_128x32_spi

    │        │  └ ssd1306_128x32_spi.ino

    │        ├ ssd1306_128x64_i2c

    │        │  └ ssd1306_128x64_i2c.ino

    │        └ ssd1306_128x64_spi

    │           └ ssd1306_128x64_spi.ino

    ├ DIYSolderingStation

    │  └ DIYSolderingStation.ino

    ├ MAX6675-library

    │  └ MAX6675-library-master

    │     │ keywords.txt

    │     │ library.properties

    │     │ max6675.cpp

    │     │ max6675.h

    │     ├ .github

    │     │  │ ISSUE_TEMPLATE.md

    │     │  └ PULL_REQUEST_TEMPLATE.md

    │     └ examples

    │        ├ lcdthermocouple

    │        │  └ lcdthermocouple.pde

    │        └ serialthermocouple

    │           └ serialthermocouple.pde

    └ Soldering Station

       └ Soldering+Station.123dx
