【E933】STM32单片机+ESP8266 WiFi智能插座程序设计

项目编号：E933

文件大小：508K

源码说明：带中文注释

开发环境：C编译器

简要概述：

通过WiFi远程控制插座的开与关，可远程操控插座的开启与关闭。

a．采用0.96英寸OLED显示屏显示插座状态信息与WiFi信息。

b．通讯模块采用ESP8266WiFi模块。

c．主控模块采用STM32F103C8T6核心板。

d．执行模块采用单路光耦继电器。

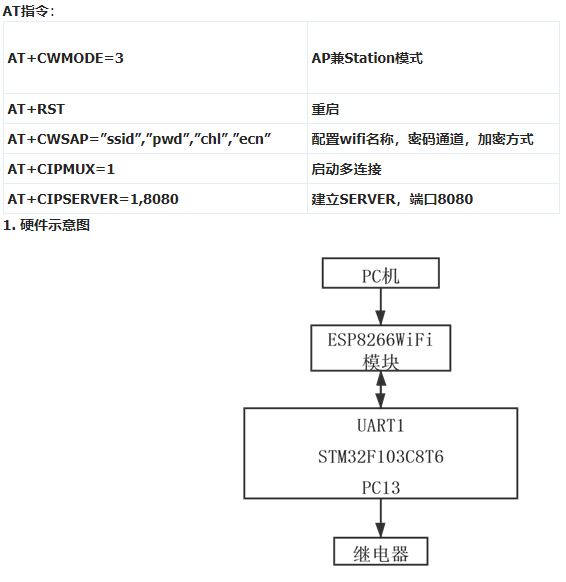

  核心板使用串口与ESP8266进行通信，接收WiFi模块回传的指令，从而控制继电器的开与关。ESP8266使用AT固件，在初始化时配置成AP兼Station模式，使用TCP协议模拟成TCP服务端。PC端盖通过链接WiFi模块生成的热点，使用网络调试助手即可与WiFi模块通信。STM32核心板通过串口与WiFi模块通信，并通过串口初始化WiFi模块与接收指令。再对串口接收到的数据进行判断，控制IO口的电平从而起到对继电器的控制。

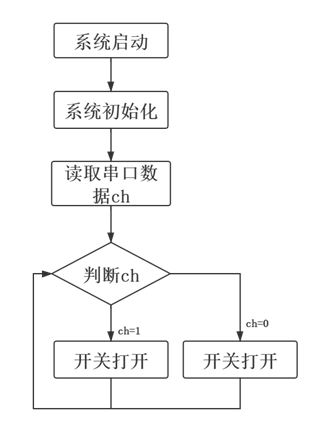

程序流程图

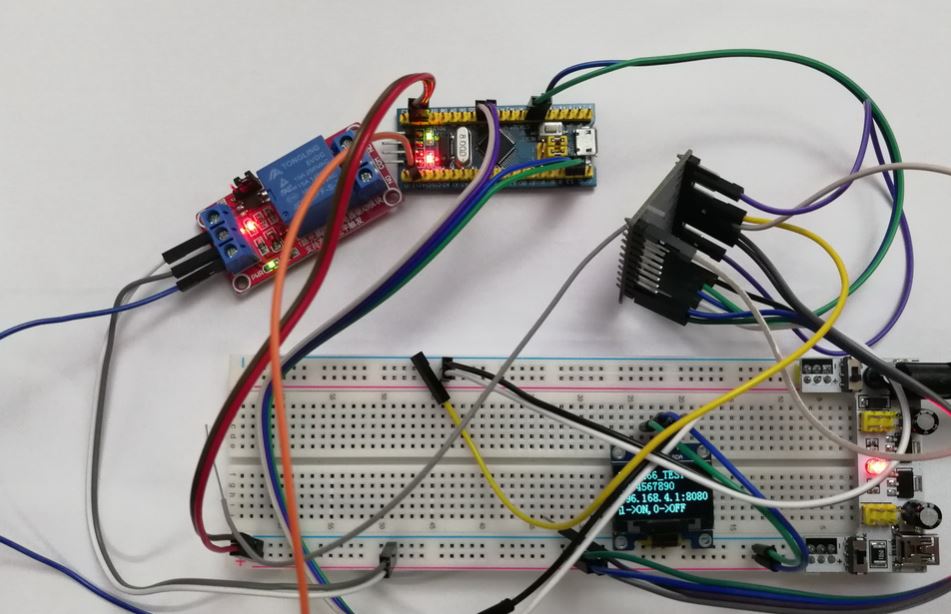

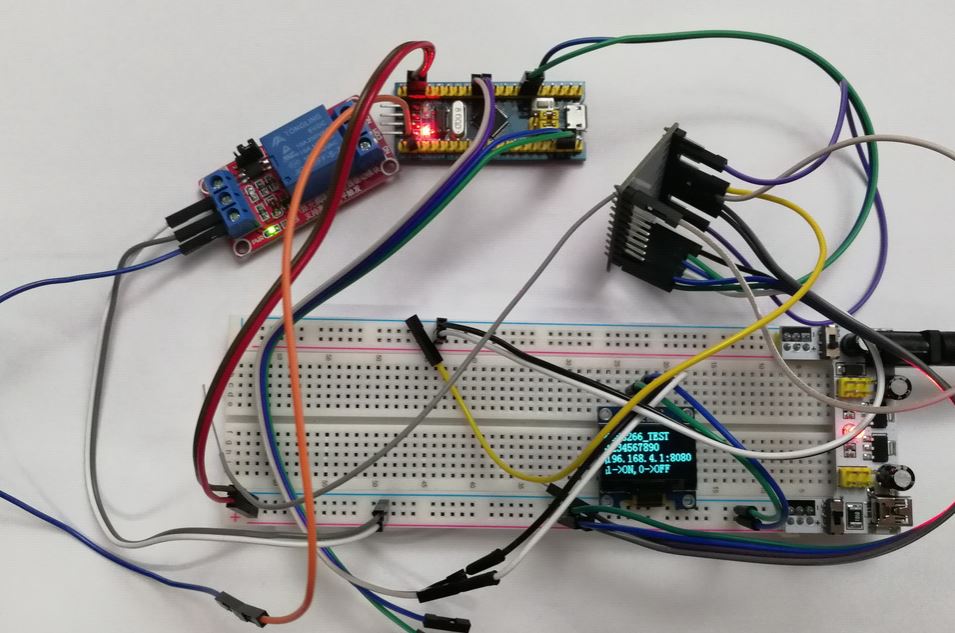

制作出来的实物图如下：
