项目编号:E994
文件大小:412K
源码说明:带中文注释
开发环境:Proteus
简要概述:
电阻炉温度控制系统设计 详细资料 含仿真 源码 教程
温度设定部分
设定部分主要是键盘输入,此部分主要由三个按键组成,PLAS为加,SUBS为减,START为开始。当系统启动时,默认设定温度为30℃,当按下PLAS时设置水温增加,按下SUBS时设置水温减小,当按下START时为开始加热。
此部分按键为常开按钮,当不触发时为断开状态,按键按下之后与地连接,故为低电平,单片机读取按键数据为低电平时有效。

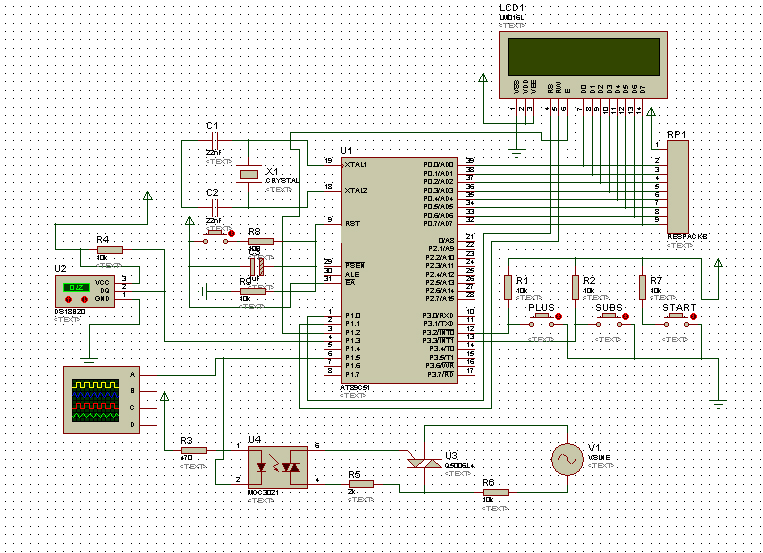

仿真说明
由于单片机端口的驱动能力有限,所以令其低电平触发光电耦合器,故当P1.5口输出低电平时电热丝加热。
当设定温度与实际温度之差大于10℃时属于粗调,即令电热丝持续加热,无PWM控制;当设定温度与实际温度之差小于10℃时属于微调,即电热丝加热时受PWM控制。
目录│文件列表:
└ 电阻炉温度控制系统
└ 16 炉温控制系统
│ 仿真.zip
│ 我的程序.zip
├ 仿真
│ │ Backup Of 电阻炉温度控制系统设计.pdsbak
│ │ Last Loaded 电阻炉温度控制系统设计.DBK
│ │ 电阻炉温度控制系统设计.c
│ │ 电阻炉温度控制系统设计.DSN
│ │ 电阻炉温度控制系统设计.hex
│ │ 电阻炉温度控制系统设计.lnp
│ │ 电阻炉温度控制系统设计.LST
│ │ 电阻炉温度控制系统设计.M51
│ │ 电阻炉温度控制系统设计.OBJ
│ │ 电阻炉温度控制系统设计.pdsprj
│ │ 电阻炉温度控制系统设计.pdsprj.Lenovo-PC.lenovo~.workspace
│ │ 电阻炉温度控制系统设计.pdsprj.PC201510292240.Administrator.workspace
│ │ 电阻炉温度控制系统设计.plg
│ │ 电阻炉温度控制系统设计.PWI
│ │ 电阻炉温度控制系统设计.uvopt
│ │ 电阻炉温度控制系统设计.uvproj
│ │ 电阻炉温度控制系统设计_uvopt.bak
│ └ 电阻炉温度控制系统设计_uvproj.bak
├ 我的程序
│ │ main.c
│ │ main.LST
│ │ main.OBJ
│ │ 炉温控制系统
│ │ 炉温控制系统.hex
│ │ 炉温控制系统.lnp
│ │ 炉温控制系统.M51
│ │ 炉温控制系统.plg
│ │ 炉温控制系统.uvopt
│ │ 炉温控制系统.uvproj
│ │ 炉温控制系统_uvopt.bak
│ └ 炉温控制系统_uvproj.bak
└ 资料
└ 参考.docx
