【E1297】氩弧焊机脉冲控制器制作 附单片机程序PCB

项目编号：E1297

文件大小：14K

源码说明：带中文注释

开发环境：C编译器

简要概述：

没事看网上有氩弧焊机脉冲控制器自己做了一个，用单面PCB加跳线，感光法做的PCB板，双面板业余条件过孔太难搞了，用了2个4位共阳极数码管，一个显示高电平时间ms，一个显示低电平时间ms，没有搞储存几组数据，为了操作简单只储存上一次的设置，5个按键，一个储存键，另外4个调整脉冲高电平时间，与低电平时间，STC89C51控制

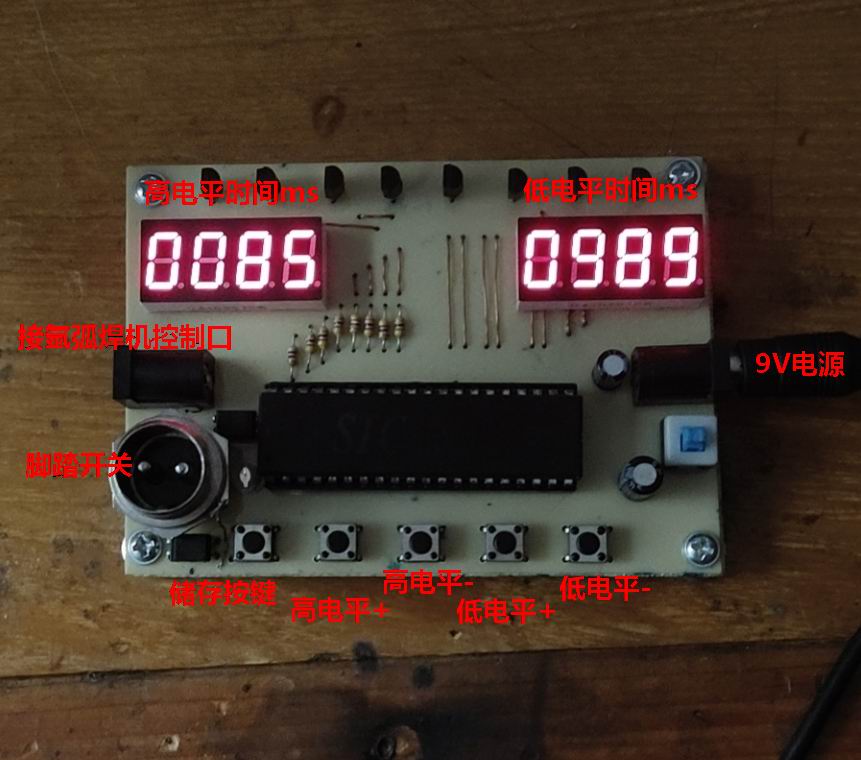

制作出来的实物图如下：

描述

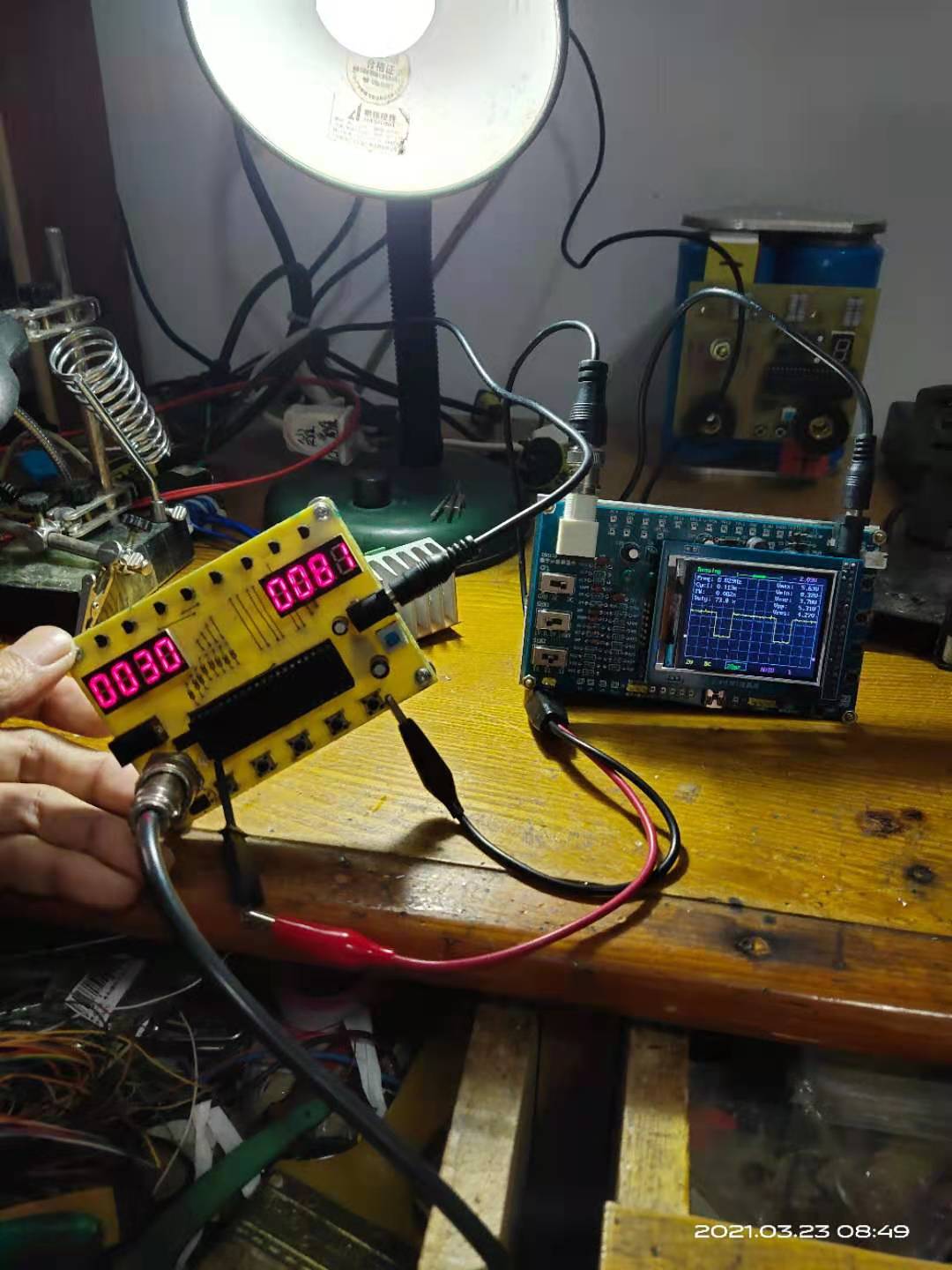

测波形

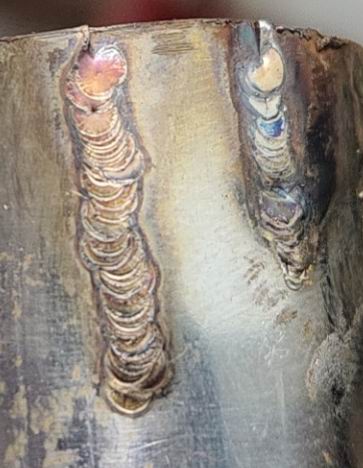

试焊

目录│文件列表:

 └ 氩弧焊机控制板

    │ 数码管控制器.c

    └ 氩弧焊机控制板.PCB
