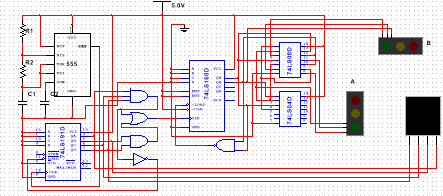

【E1301】交通灯控制器设计(Multisim仿真电路图）

项目编号：E1301

文件大小：458K

源码说明：带中文注释

开发环境：C编译器

简要概述：

1. 在十字路口，由A（东西方向）、B（南北方向）两条交叉的道路组成；

2. A街道绿灯亮，同时B街道红灯亮，保持10秒；

3. 10秒后A街道绿灯熄灭，黄灯亮，保持3秒；

4. 3秒后A街道黄灯与B街道红灯同时熄灭，继而A街道红灯亮，B街        道绿灯亮，并保持10秒；

5. 10秒后B街道绿灯熄灭，黄灯亮，保持3秒；

6. 3秒后A街道红灯与B街道黄灯同时熄灭，继而A街道绿灯与B街道红灯亮，依照上述过程如此循环

交通灯显示

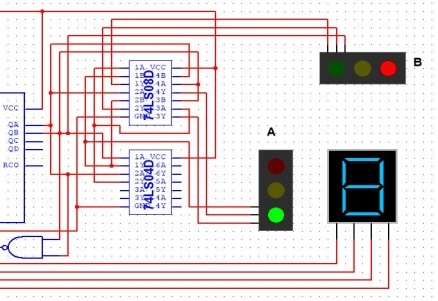

本设计的最后一部分就是交通灯显示模块，分为南北B街和东西A街，时间由数码管显示，如下图：

目录│文件列表:

 └ 数电交通灯设计

    │ traffic.ms14

    └ 文档.doc
