【E1339】基于AD8232心电心率图监测测量（原理图+PCB+ 源码）

项目编号：E1339

文件大小：855K

源码说明：带中文注释

开发环境：C编译器

简要概述：

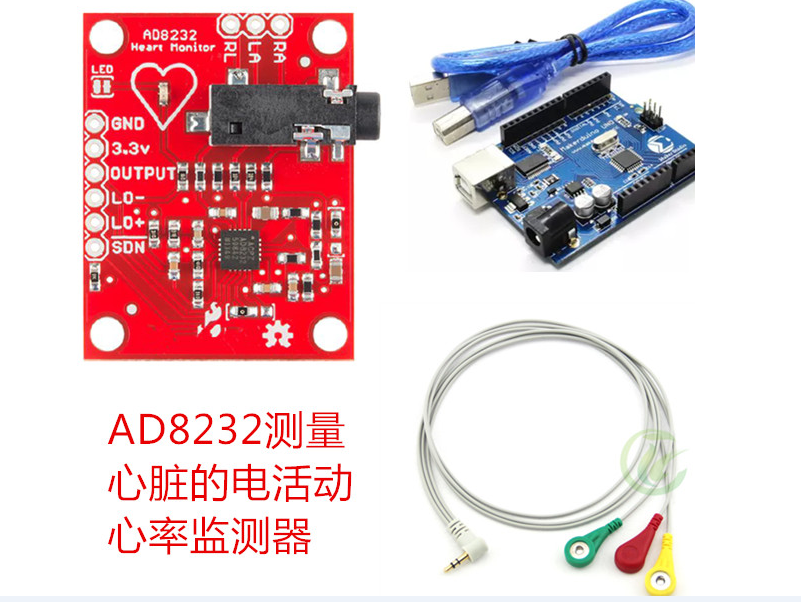

AD8232心率监测传感器介绍：

        该设计介绍的AD8232单导联心率监测器是一个具有低成本高效的来测量心脏的心率活动模拟器。该心电活动同时可以通过绘制一个心电图或心电图和输出，方便我们模拟阅读。由于ECGs上很大的噪音干扰，而AD8232单导联心率监测器通过一个运算放大器，从而获得来自PR和QT间断的信号。

         AD8232是一款用于ECG及其他生物电测量应用的集成信号调理模块。 该器件设计用于在具有运动或远程电极放置产生的噪声的情况下提取、放大及过滤微弱的生物电信号。 该设计使得超低功耗模数转换器(ADC)或嵌入式微控制器能够轻松地采集输出信号。

AD8232心率监测传感器特性：

• Operating Voltage - 3.3V

• Analog Output

• Leads-Off Detection

• Shutdown Pin

• LED Indicator

• 3.5mm Jack for Biomedical Pad Connection

目录│文件列表:

 ├ AD8232芯片数据手册

 │  └ AD8232datesheet.pdf

 ├ 基于Arduino单片机测试代码

 │  └ Software.zip

 ├ 心率监测传感器原理图和PCB源文件(用Eagle软件打开)

 │  └ AD8232心率监测传感器原理图和PCB源文件.zip

 └ 设计说明

    └ 设计说明.zip
