项目编号：E59

文件大小：1.55M

源码说明：带中文注释

开发环境：C编译器

简要概述：

使用STC单片机自制波形发生器

Specification

• Output: Single Channel

• Square Waveform Frequency: 1Hz~2MHz

• Sine Waveform Frequency: 1Hz~10kHz

• Amplitude: VCC, about 5V

• Load ability: Not available

• MCU: STC15W4K32S4 @24MHz

• Display: LCD1602

• Controller: EC11 Encoder

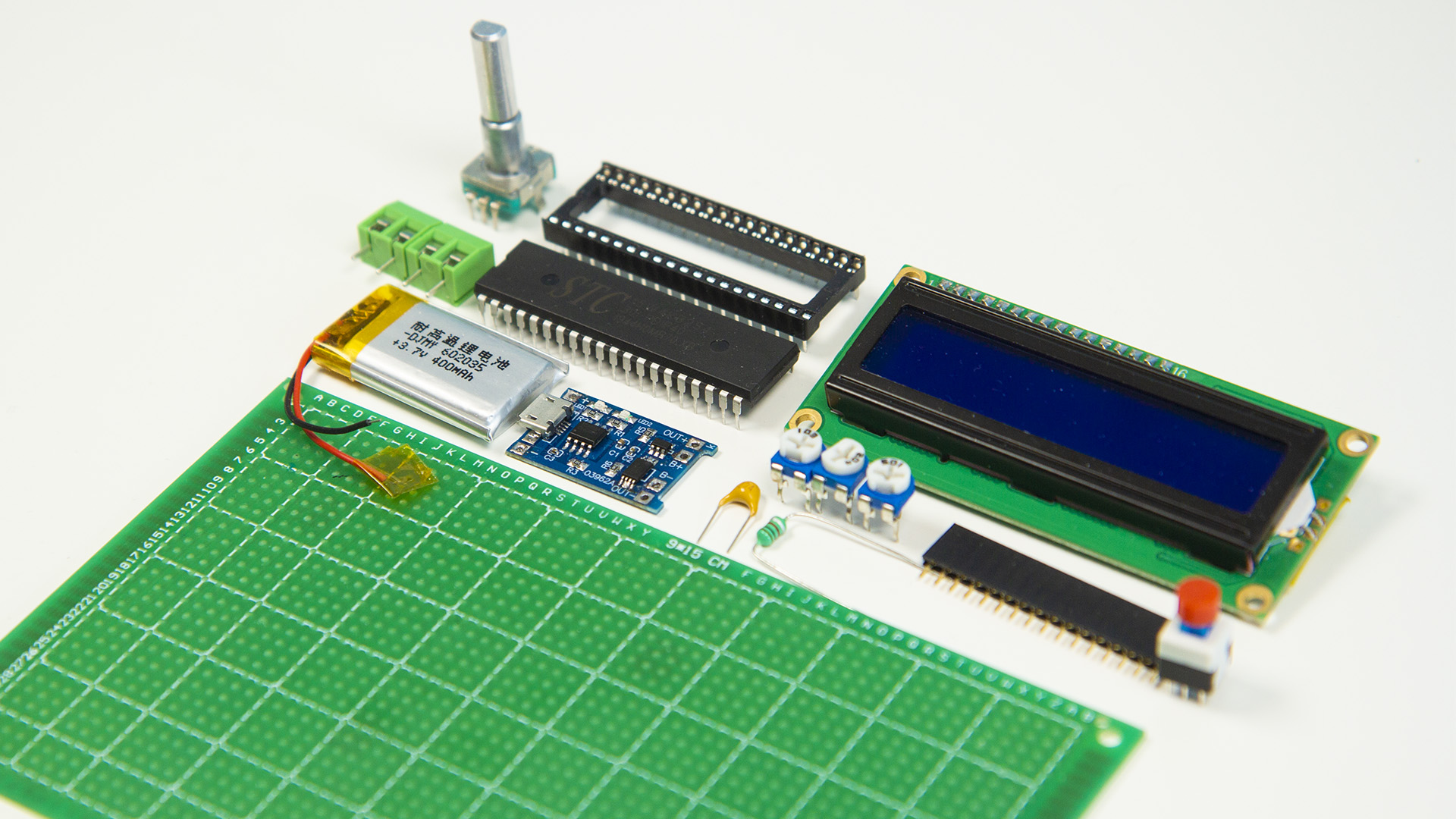

Parts List

• MCU: STC15W4K32S4 x 1

• Display: LCD1602 x 1

• Row Pin Female:

• 16-Pin x 1

• 2-Pin x 1

• Potentiometer:

• 10kΩ x 1

• 200kΩ x 1

• 500Ω x 1

• IC Socket 40-Pin x 1

• Inductor 1mH x 1

• Capacitor:

• 220nF x 1

• 10nF x 1

• 47uF x 1

• EC11 Encoder x 1

• Lithium Polymer Battery x 1

• 5V booster x 1

• Terminal 2-Pin x 2

• Push Switch x 1

• Capacitor 1uF(optional) x 1

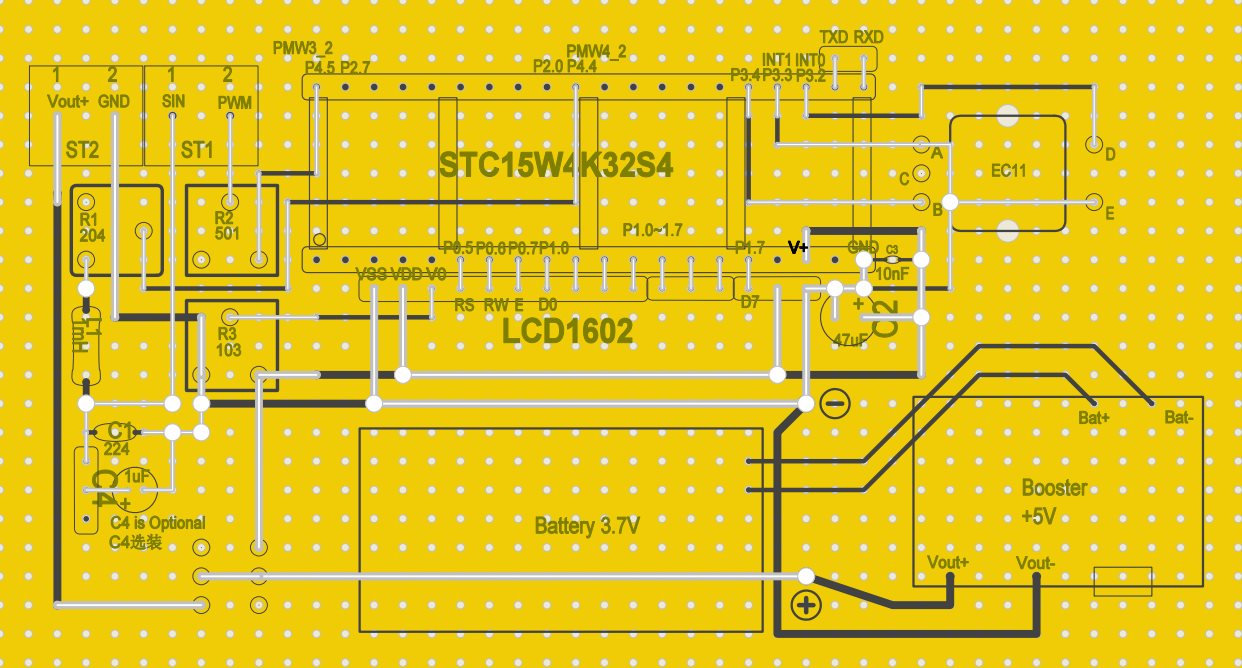

Circuit

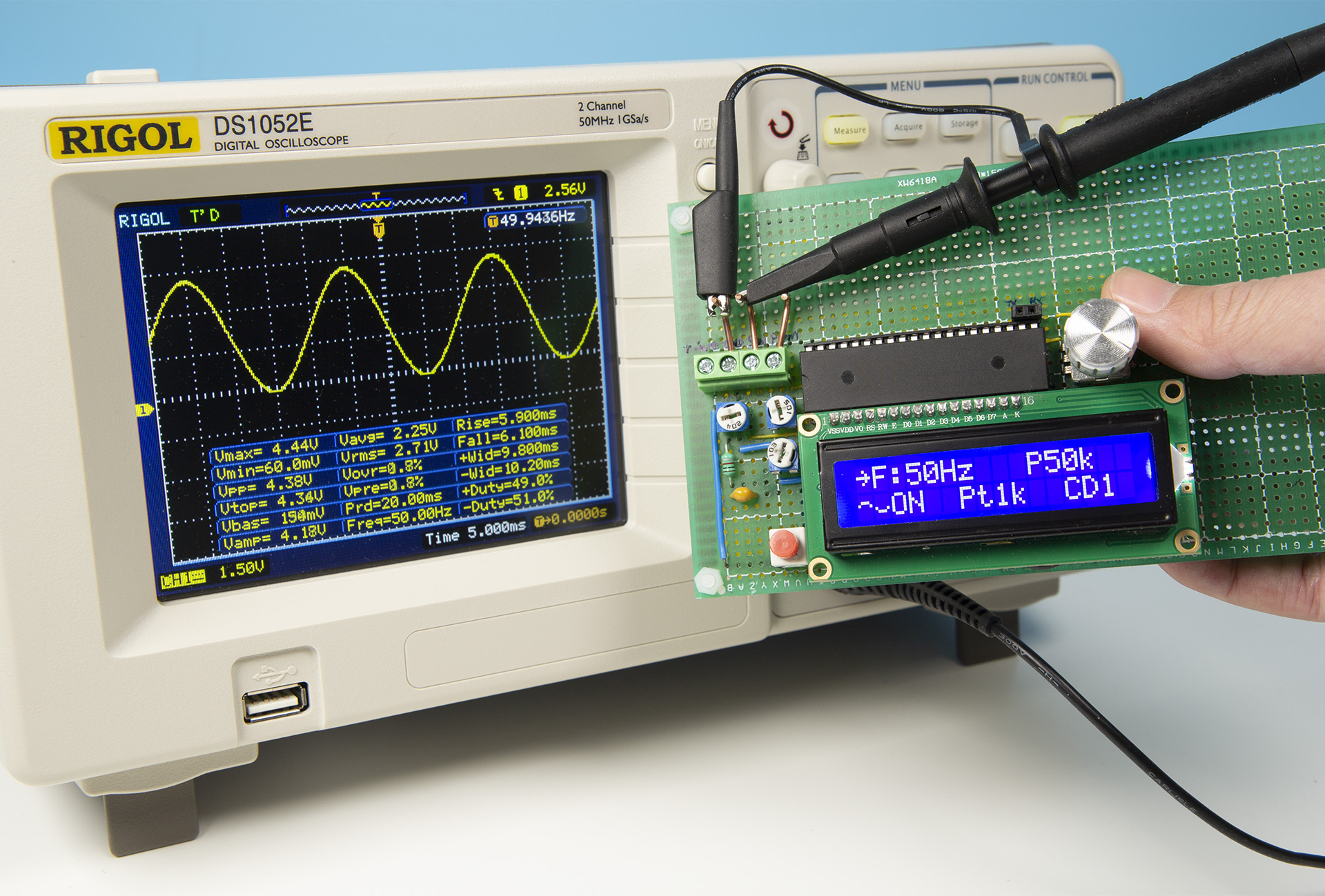

Interface:

Bottom left shows the type of waveform(Square/Sine) and output status(ON/OFF)

• F: Frequency

• D: Duty of Square Waveform

• CD: Clock Division Coefficient (For information only)

• P: PWM frequency for generating Sine Waveform (For information only)

• Pt: Number of points for generating Sine Waveform (For information only)

Operations:

• Single Click Encoder: Switch Frequency and Duty in Square Waveform Interface

• Double Click Encoder: Start/Stop Signal Output

• Long Press Encoder: Switch between Square Waveform/Sine Waveform/Voltage Information

• Rotate Encoder: Adjust Parameters
