【E2489】AT89S52单片机步进电机驱动(原理图+程序)

项目编号：E2488

文件大小：304K

源码说明：带中文注释

开发环境：C编译器

简要概述

输入电压12V，经稳压电路后输出5V电压；（12V给电机供电）

电路中四个按键控制电机转速：（由左到右1：正转 ；2: 反转 ；3: 加速；4: 减速；）

电路中的四位一体数码管显示转速；

电路中的单独的数码管显示电机的档位（正转为1；反转为2；加速为3；减速为4）；

加速/（减速）时：每按一次按键数码管显示转速加1/（减1）

电机驱动电路输入端的四个接线端由上到下依次为P1_0,P1_1,P1_2,P1_3

目录│文件列表:

 └ 项目

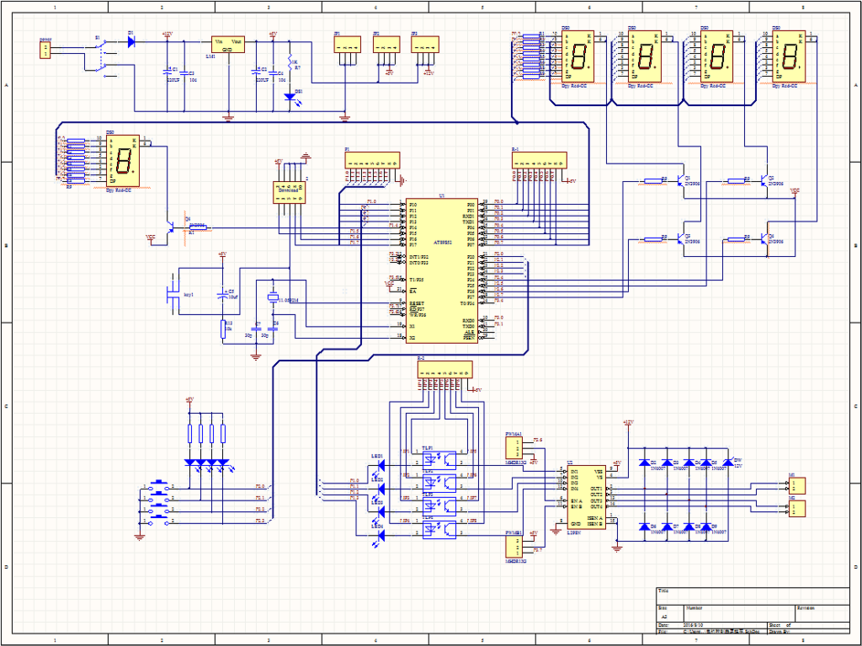

    │ 电机控制器原理图.SchDoc

    │ 电机驱动器说明.doc

    └ 最终程序

          │ led

          │ led.c

          │ led.hex

          │ led.lnp

          │ led.LST

          │ led.M51

          │ led.OBJ

          │ led.Opt

          │ led.plg

          │ led.Uv2

          │ led_Opt.Bak

          │ led_Uv2.Bak

          │ STARTUP.A51

          │ STARTUP.LST

          └ STARTUP.OBJ
