【E2495】基于TI的MSP430单片机开发的无叶风扇控制器

项目编号：E2495

文件大小：114K

源码说明：带中文注释

开发环境：C编译器

简要概述：

系统时钟参数

PWM波发生

计数器初始化

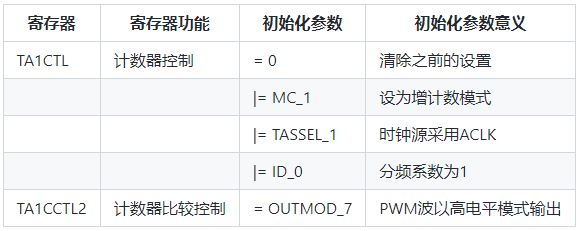

计数器初始化主要包括计数器选择、计数器计数模式的初始化、时钟源的初始化、分频系数初始化以及输出模式的初始化。初始化参数如下表所示:

计数器选择

PWM波的发生采用的是TA1，增计数模式

TA1CTL = 0;                  //清除以前设置

TA1CTL |= MC_1;              //定时器TA设为增计数模式

时钟源选择

在PWM初始化函数中加入了时钟源选择接口，可以在调用时钟初始化函数时通过接口灵活改变时钟源

switch(Clk)                 //选择时钟源

{

    case 'A': case 'a':  TA1CTL|=TASSEL_1; break;    //ACLK

    case 'S': case 's':  TA1CTL|=TASSEL_2; break;    //SMCLK

    case 'E':            TA1CTL|=TASSEL_0; break;    //外部输入(TA1CLK)

    case 'e':            TA1CTL|=TASSEL_3; break;    //外部输入(TA1CLK取反)

    default :  return(0);                           //参数有误

}

在主程序初调用PWM始化函数时，我将时钟源设为ACLK，32.768kHz

分频系数选择

和时钟源的选择相同，PWM初始化函数中也有分频系数选择接口，可以在调用时钟初始化函数时通过接口灵活改变分频系数

switch(Div)                 //选择分频系数

{

    case 1:   TA1CTL|=ID_0; break;   //1

    case 2:   TA1CTL|=ID_1; break;   //2

    case 4:   TA1CTL|=ID_2; break;   //4

    case 8:   TA1CTL|=ID_3; break;   //8

    default :  return(0);           //参数有误

}

在主程序调用PWM初始化函数时，我将分频系数Div设为1

输出模式选择

同样的，函数中也有PWM输出模式选择的接口，$P$表示高电平输出模式，$N$表示低电平输出模式，0表示不输出PWM

switch(Mode2)                   //设置PWM通道1的输出模式。

{

case 'P':case 'p':          //如果设置为高电平模式

TA1CCTL2 =OUTMOD_7;      //高电平PWM输出

P2SEL |= BIT3;          //从P1.3输出 (不同型号单片机可能不一样)

P2DIR |= BIT3;          //从P1.3输出 (不同型号单片机可能不一样)

break;

case 'N':case 'n':          //如果设置为低电平模式

TA1CCTL2 =OUTMOD_3;      //低电平PWM输出

P2SEL |= BIT3;          //从P1.3输出 (不同型号单片机可能不一样)

P2DIR |= BIT3;          //从P1.3输出 (不同型号单片机可能不一样)

break;

case '0':case 0:            //如果设置为禁用

P2SEL &= ~BIT3;         //P1.3恢复为普通IO口

        P2DIR |= BIT3;

        P2OUT |= BIT3;

break;

default :  return(0);       //参数有误

}

PWM调节

PWM频率设置

PWM占空比设置

ADC读取

pid算法
