项目编号：E172
文件大小：2.5M
源码说明：带中文注释
开发环境：C编译器
简要概述：

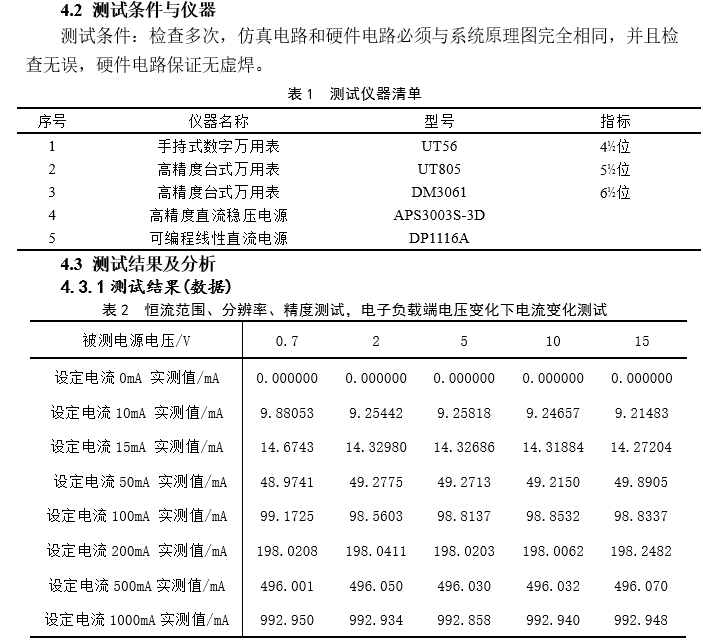

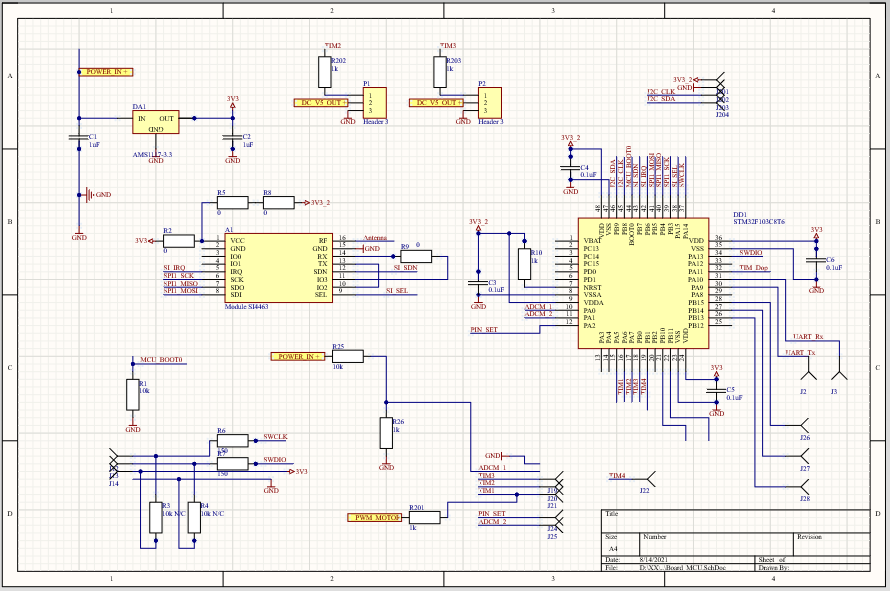

本系统以STM32F103VET6为控制核心，采用D/A TLV5616控制运放LM358驱动N沟道增强型P-MOSFET CSD17505Q5A，通过负反馈实现直流电子负载的恒流工作模式。同时采用电流并联检测芯片INA282将电流反馈至MCU，通过A/D采样检测实际电流与D/A设定电流的差值，利用PID控制实现无净差控制，提高了电流控制的精度。其中PID参数通过遗传算法进行自整定，预设了一组较优PID参数，在实际高精度测量中，也可以通过重新整定更新PID参数。系统工作电压范围0.2-18V，电压分辨率为0.5mV，精度恒为±0.25mV，工作电流范围0-1000mA，分辨率0.2mA，精度恒为±0.1mA，在满足设计要求的情况下具备了很高的恒流精度。另外，通过对继电器的控制，实现了过压保护与自恢复功能，还具备声光报警等实用功能。
在大功率的应用需求中，本系统可以通过多个P-MOSFET并联扩流很方便的实现。同时在不改变电路的情况下，通过软件更新还可实现直流电子负载的恒阻和恒功率方式运行。
