项目编号：E249
文件大小：48M
源码说明：带中文注释
开发环境：C编译器
简要概述：
全国电赛已经结束，上传一个实物100分的作品，同样这也是一个数控电源，也可以单独实现BUCK,BOOST,BUCK-BOOST,电压环路控制和电流环路控制的设计，锂电池充电设计，LED驱动电源设计参考，值得学习，单片机是用的stc12c5a60s。
具体完成了以下指标：
U2=30V 条件下，实现对电池恒流充电。 充电电流 I1 在 1~2A 范围内步进可调，步 进值不大于 0.1A， 电流控制精度不低于 5%。 （步进0.05A 符合）
设定 I1=2A， 调整直流稳压电源输出电压，使 U2 在 24~36V 范围内变化时，要求 充电电流 I1 的变化率不大于 1%。 （实测 0.8%）
设定 I1=2A，在 U2=30V 条件下， 变换器的效率1 90% 。 （实测 91.5%）
测量并显示充电电流 I1， 在 I1=1~2A 范围内测量精度不低于 2%。 （实测 0%）
具有过充保护功能：设定 I1=2A， 当 U1 超过阈值 U1th=24±0.5V 时， 停止充电。 (实测 23.8V)
发挥部分：
断开 S1、接通 S2， 将装置设定为放电模式，保持 U2=30±0.5V， 此时变换器效率 95% 。 （实测 96%）
接通 S1、 S2， 断开 S3， 调整直流稳压电源输出电压，使 Us 在 32~38V 范围内变化 时， 双向 DC-DC 电路能够自动转换工作模式并保持 U2=30±0.5V。 （实测 29.9V）
在满足要求的前提下简化结构、减轻重量，使双向 DC-DC 变换器、测控电路与辅 助电源三部分的总重量不大于 500g。 (实测 170g)
其他。（自己可以添加设计短接，反接保护。本作品具有显示输入输出电压，以及软件上的软启动）。

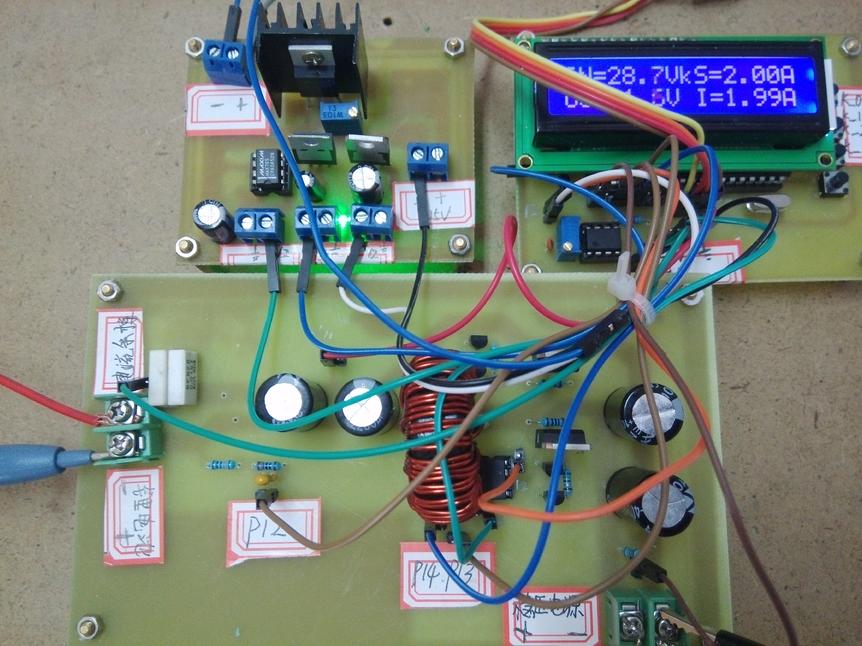

双向DC-DC变换器硬件电路设计包括：DC-DC辅助电源、功率主板、控制电路三部分，具体见附件内容。
注意如下：
测试的时候需要注意带上18V的锂电池组，这样有利于提高基本要求。稳定性，因为此时占空比不会过大。
然后基本测试完成后，充电一段时间，提高锂电池组输出电压，有利于BOOST的效率测试。
显示精度需要控制好运放的负反馈（放大系数）的滑动变阻器。
对于原理图上的一些采样滤波电容，可用根据自己的板子进行调试，适当增减其容量值。
资料里包括了其拓扑硬件分析研究的论文，而程序所做的就是环路的选择和控制。
文件里包括AD14破解安装文件 开关电源接地设计 AD库 需要网盘下载

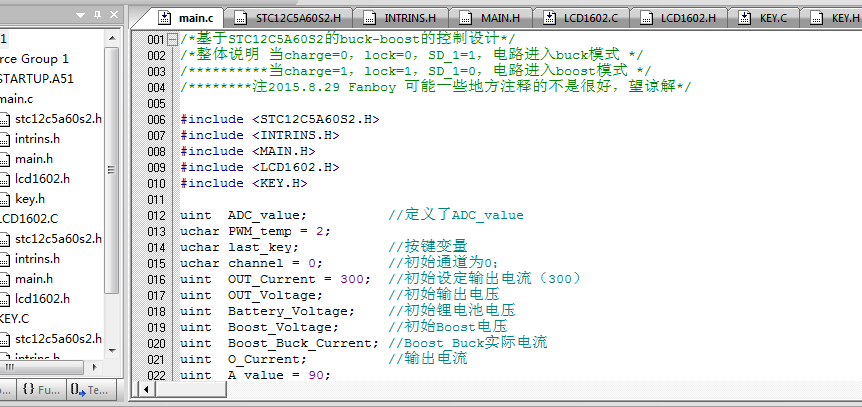

已经对代码进行了优化和完整的注释，学习较为简单
文件列表：
目录│文件列表:
└ 双向DC-DC变换器设计
│ 2015全国电子设计大赛-源程序.rar
│ 2015年全国电子设计大赛实物满分 原理图 PCB图.rar
│ 学习参考文献.rar
└ 项目说明和文献 以及资料下载.rar
