【EE340】MSP430简易电子秤的设计

2021-08-18 18:58:06      索炜达.猿创      644

项目编号:E340

文件大小:75M

源码说明:带中文注释

开发环境:C编译器

简要概述

此次简易电子秤包括:应变片电桥模块,恒压源模块,调零电路,显示模块,运放模块,按键模块。

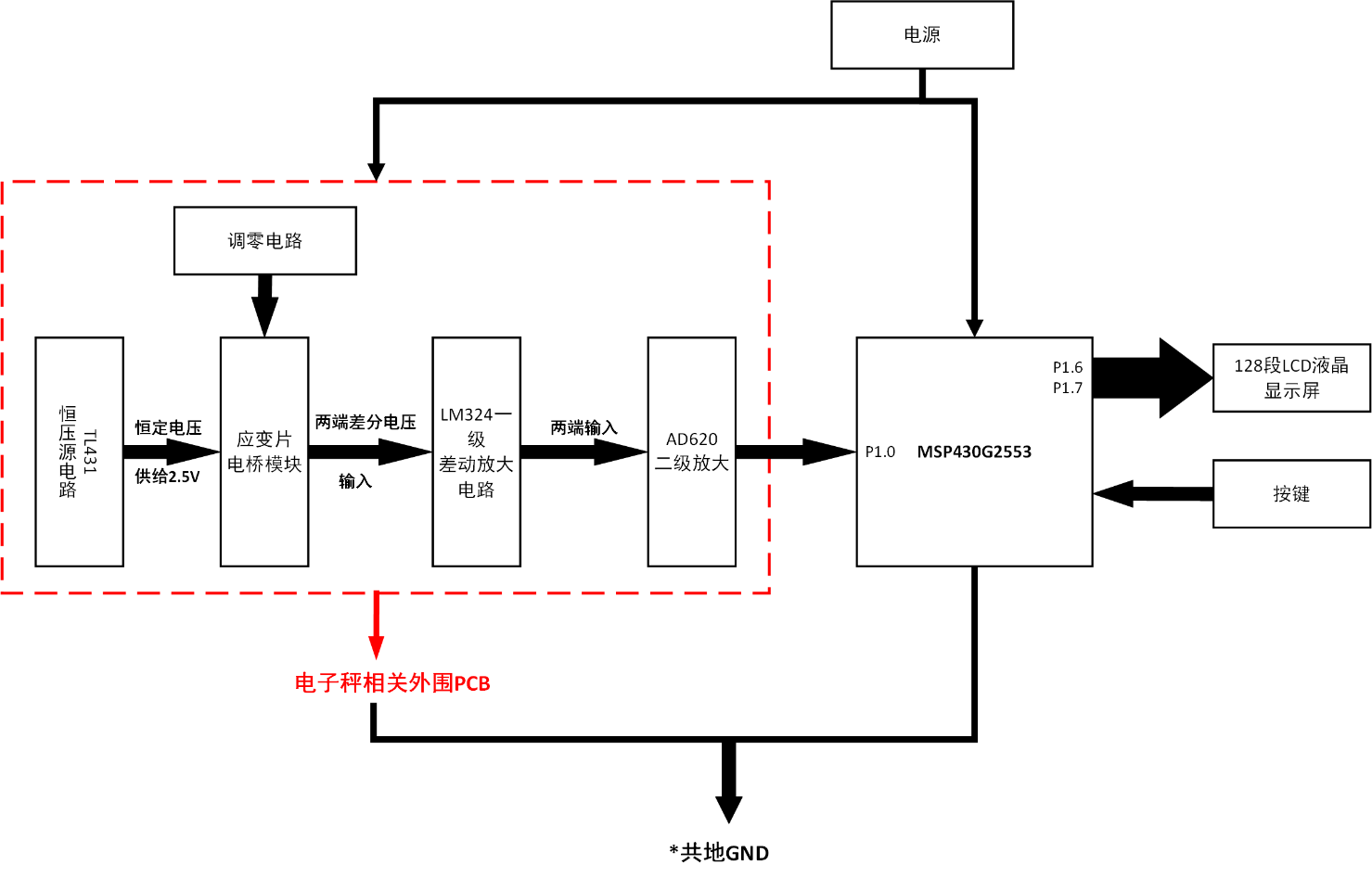

系统上电,由TL431产生恒压源供给电桥模块恒定的电压。电桥模块通过动态平衡输出变化的电压,将输出的差分电压交给由LM324配合电阻构成的运放进行一级差动电压放大,再用集成仪用放大器AD620进行二级放大,单端输出放大后的电压。单片机MSP430G2553采集输出电压,进行ADC转化。转化完成后由扩展板上的128段液晶显示屏显示,同时扩展板上的按键可以控制去皮功能。

【EE340】MSP430简易电子秤的设计

设计报告:

【EE340】MSP430简易电子秤的设计

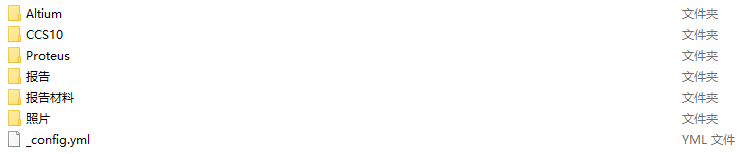

文件列表:
