项目编号：E350
文件大小：22M
源码说明：带中文注释
开发环境：C编译器
简要概述：
基于51单片机（STC89C52）和指纹识别模块（AS608）的指纹锁项目（V2.0）的全部软硬件资料
文件（夹）说明：

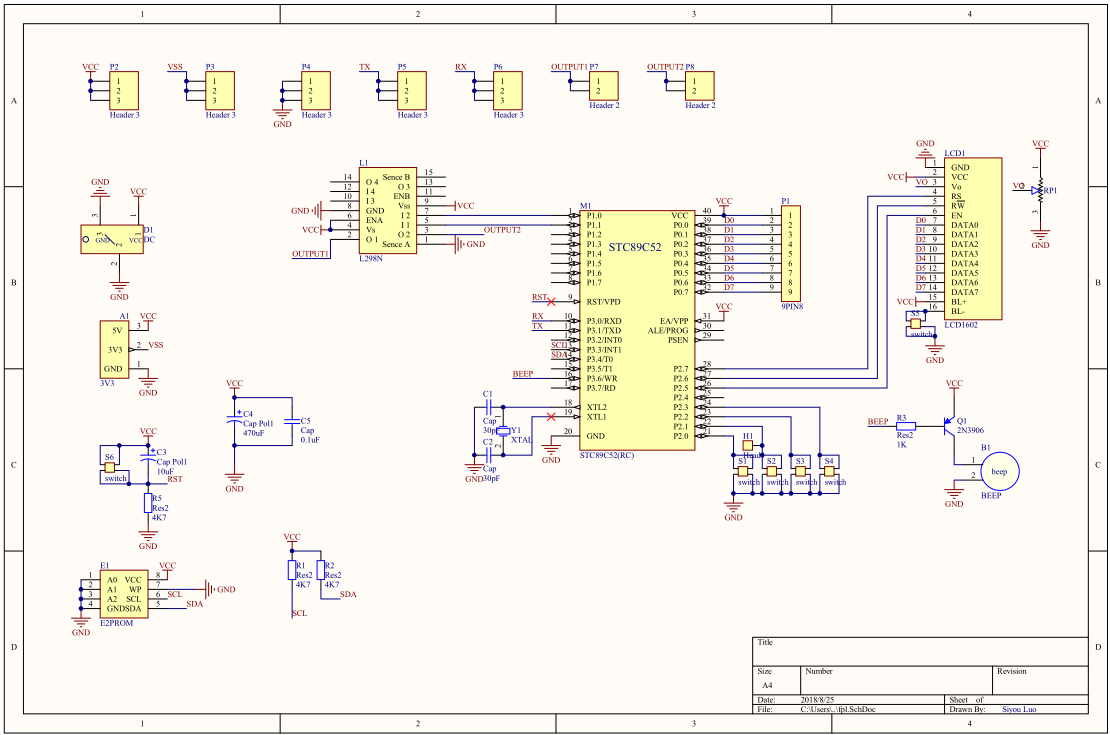

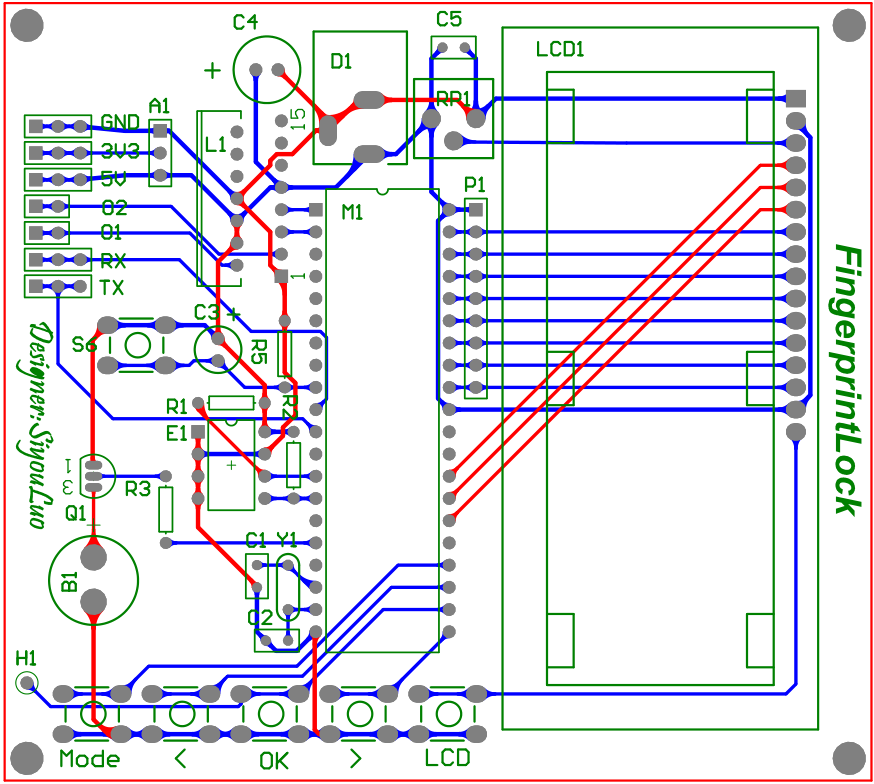

1、AltiumDesignerProject：这是Altium Designer软件绘制的电路原理图和PCB图，其中含有一个FPL.pdf文件，可以预览；
2、Datasheet：内含两个PDF文件和两个文件夹
L298N芯片为电机驱动芯片，由于单片机驱动能力有限，L298N芯片可以增大驱动能力,为减速电机提供足够的电流；
STC89C52为宏晶科技公司生产的单片机芯片，本项目中用作主控芯片；
AS608文件夹内有两个PDF文件，介绍AS608模块与单片机的通讯方式；
AT24C04为AT公司生产的E2PROM芯片，保证数据掉电不丢失；
3、Images：这是一些实物图展示；
4、KeilPproject:这是用keil uvision3软件开发的指纹锁软件项目；

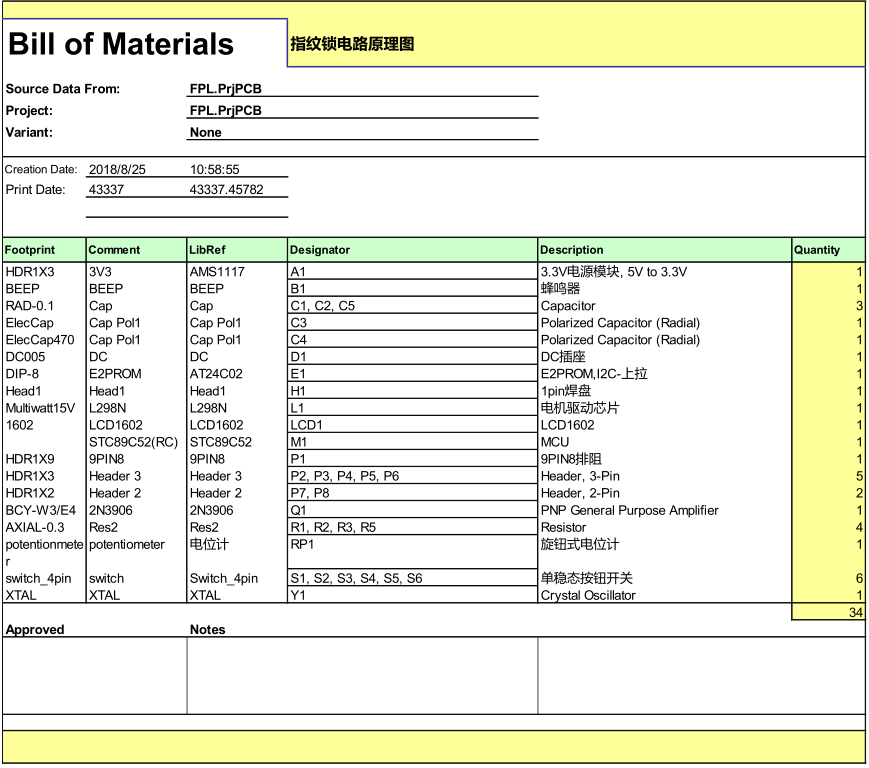

5、Manifest：这是制作整个电路系统所需的元件清单，是用Excel写的*.xlsx格式；
6、SCH&PCB：这是从AltiumDesignerProject文件夹下copy过来的原理图和PCB图；
7、Instruction:其中包含一个框图文件，演示系统使用方式；
使用说明：
液晶显示主界面有3个功能：
search finger（搜索指纹），add（添加指纹），delete（删除全部指纹），还有一个星号表示当前预选中的功能；
单片机P2口连接了4个按钮开关：分别为KEY_Mode=P2^3;KEY_DOWN=P2^2;KEY_OK=P2^1;KEY_CANCEL=P2^0;
1、添加指纹：按KEY_DOWN键，将星号调到“Add”前，按KEY_OK键，屏幕中将显示指纹即将存入的ID号
如果你希望使用该ID号，按KEY_OK键，否则按KEY_DOWN切换ID号，再按KEY_OK键
此后你可以将手指放到指纹识别窗口上，指纹将被读入两次，每读取成功一次蜂鸣器会响一声
两次读取成功后，ID号自动切换到下一个，你可以继续录入指纹或者按KEY_CANCEL键取消；
2、搜索指纹：要执行开锁操作时，按KEY_OK键（为了能在门外操作，指纹识别模块上另有一个按钮开关通过小孔和门内的KEY_OK键并联）
将手指放到指纹识别窗口上，若识别成功，单片机将控制减速电机开锁，同时蜂鸣器响1声，若识别失败，蜂鸣器响3声
你可以将手指拿开再重新放上去，将会被自动识别；
3、删除指纹：按KEY_DOWN键，将星号调到“delete”前，按KEY_OK键，屏幕将显示询问是否执行删除操作
按KEY_OK键确认删除，按KEY_CANCEL键取消；
4、在主界面，如果按下KEY_Mode键，进入时间调整模式，此时按KEY_DOWN键可以增加时间，按KEY_CANCEL键可以减小时间
时间调整方式为按位修改，你可以修改开锁时间（OpenTime）和关锁时间（CloseTime）的千位和百位（单位ms）
按KEY_OK更改你要调整的位，修改完成后再按一次KEY_Mode键结束修改，回到主界面，这时按一下复位键可使修改生效；
文件列表：
目录│文件列表:
└ FingerprintLock-2.0
└ FingerprintLock-2.0
│ license.txt
│ readme.txt
├ AltiumDesignerProject
│ └ FPL_PCB.zip
├ datasheet
│ │ AT24C02.pdf
│ │ STC89C52使用手册.pdf
│ ├ AS608datasheet
│ │ │ AS60x指纹识别SOC用户手册V10.pdf
│ │ └ ATK-AS608指纹识别模块用户手册 .pdf
│ └ L298N
│ │ L298N.pdf
│ └ L298N.PNG
├ images
│ │ 5V锂电池.jpg
│ │ AS608指纹模块.jpg
│ │ PCB反面.jpg
│ │ PCB正面.jpg
│ │ 减速电机.jpg
│ │ 成品图.jpg
│ └ 杠杆连接.jpg
├ Instruction
│ │ 使用说明.PNG
│ └ 框图.eddx
├ KeilProject
│ │ KeilProject.zip
│ └ SourceCode.txt
├ manifest
│ │ 元件清单.PNG
│ └ 元件清单.xlsx
└ SCH-PCB
└ FPL.pdf
