【E399】基于ESP8266的局域网图片刷新显示系统

项目编号：E399

文件大小：99M

源码说明：带中文注释

开发环境：C编译器

简要概述

简介：简单的说就是通过网页将图片上传至NodeMCU（ESP8266）的flash闪存，再将图片数据通过SPI更新至TFT-LCD显示屏进行显示。

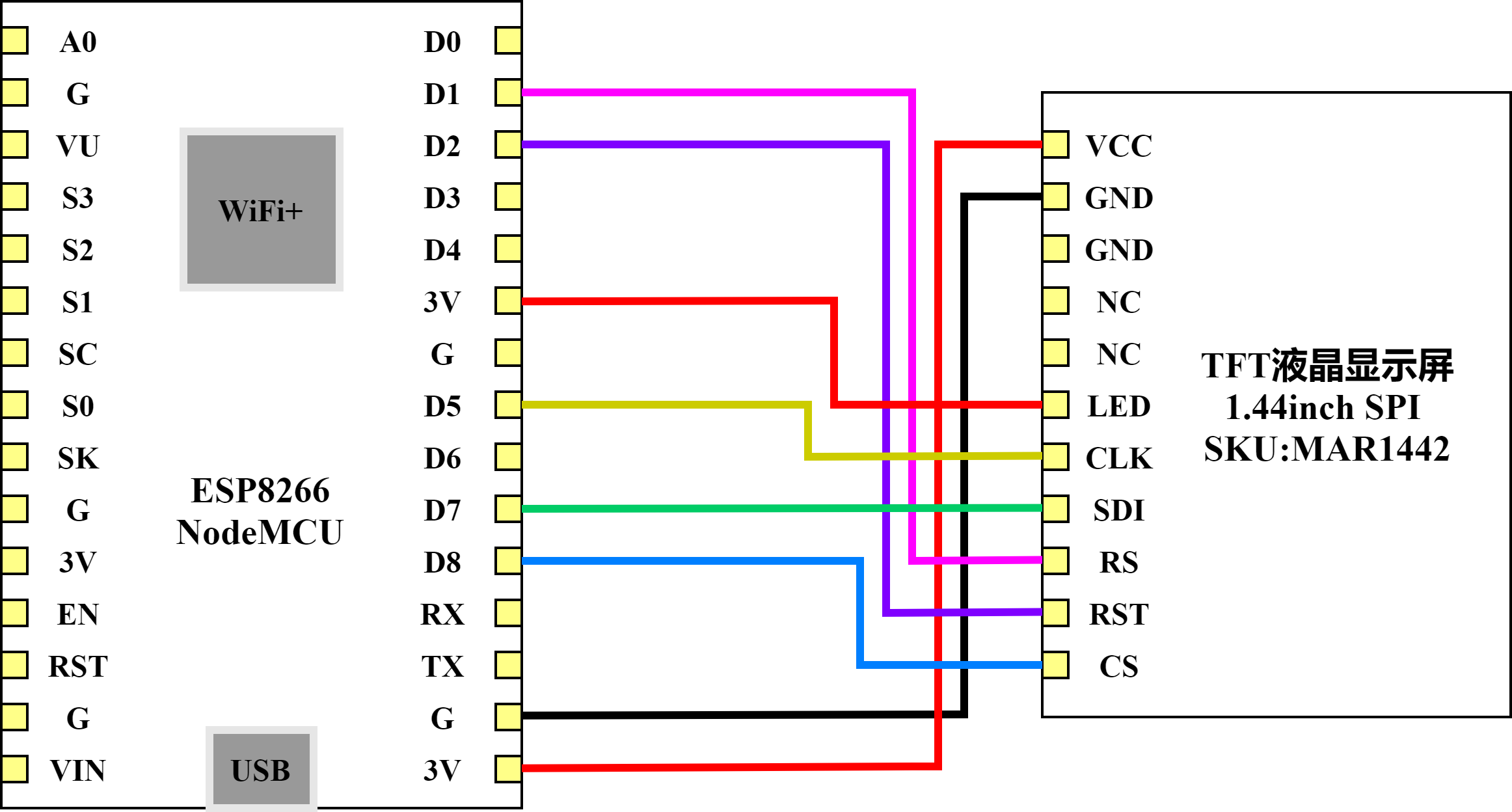

一、硬件系统

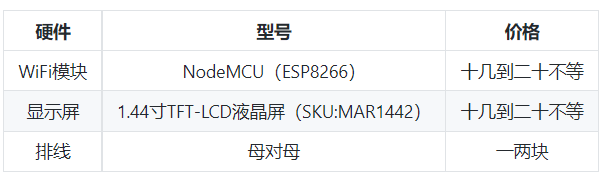

硬件主要用到NodeMCU（ESP8266）和1.44寸TFT-LCD彩色液晶屏，淘宝都有得卖，也不贵。

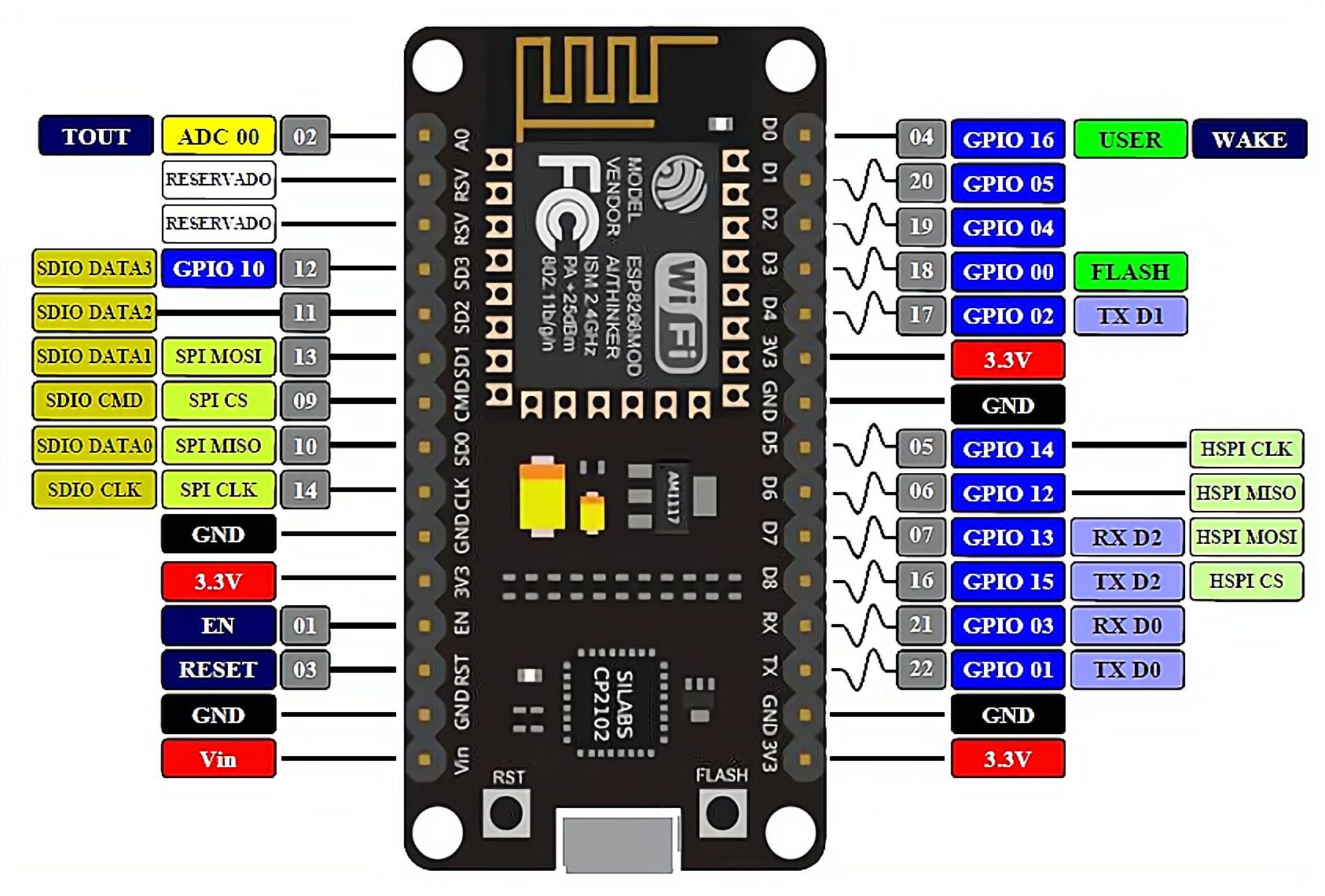

• NodeMCU（ESP8266）IO口介绍：

• 1.44寸TFT-LCD液晶屏IO口介绍：

二、软件系统

1、开发环境搭建

NodeMCU硬件通过USB连接电脑，需提前安装好CH340USB串口驱动。

电脑端提前安装好Arduino开发平台。

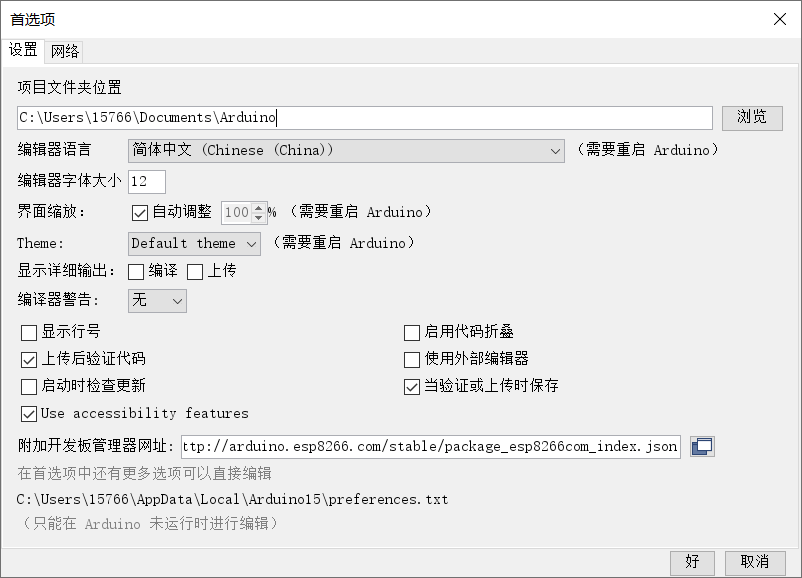

安装ESP8266开发板：打开Arduino IDE点击菜单栏的【文件】-【首选项】，添加【附加开发板管理器】网站：https://arduino.esp8266.com/stable/package_esp8266com_index.json 。

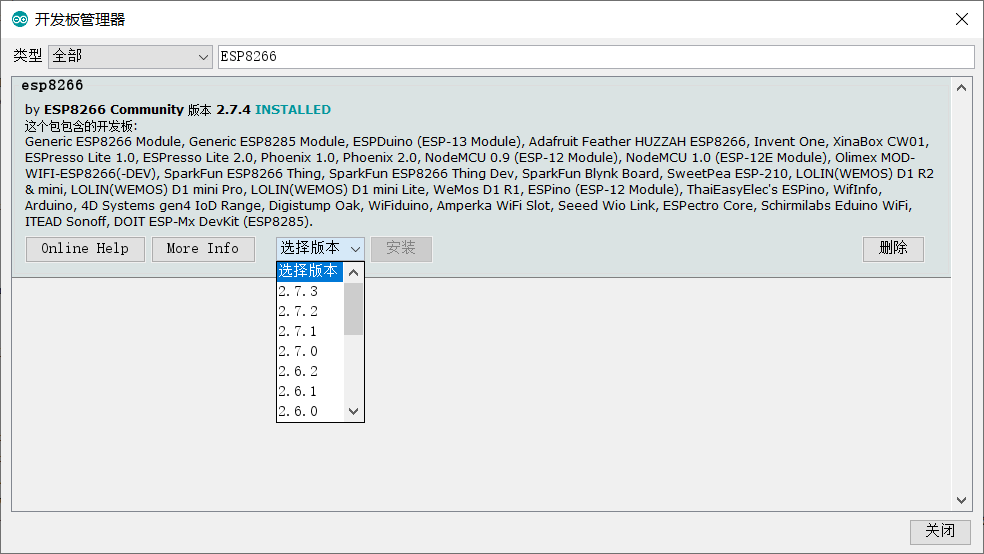

然后点击【工具】->【开发板】->【开发板管理器】，搜索 esp8266 后安装。

安装第三方显示屏支持库：将文件夹（Adafruit_ST7735_Library、Adafruit-GFX-Library）移动到Arduino安装目录下的libraries文件夹中，重启Arduino IDE，即可，也就是编程环境搭建完毕。

可选择性安装mDNS服务，安装后，可在浏览器输入域名（host.local）实现访问ESP8266的Web页面，若不安装mDNS服务则通过访问ESP8266实际分配的IP地址实现Web访问。

Mac OS：默认自带mDNS

Windows：需安装Bonjour

Linux：需安装avahi

2、软件程序

软件实现通过网页将图片上传至NodeMCU（ESP8266），并将图片更新至TFT-LCD显示屏。主要的程序流程图如下：

三、效果演示

1、配网

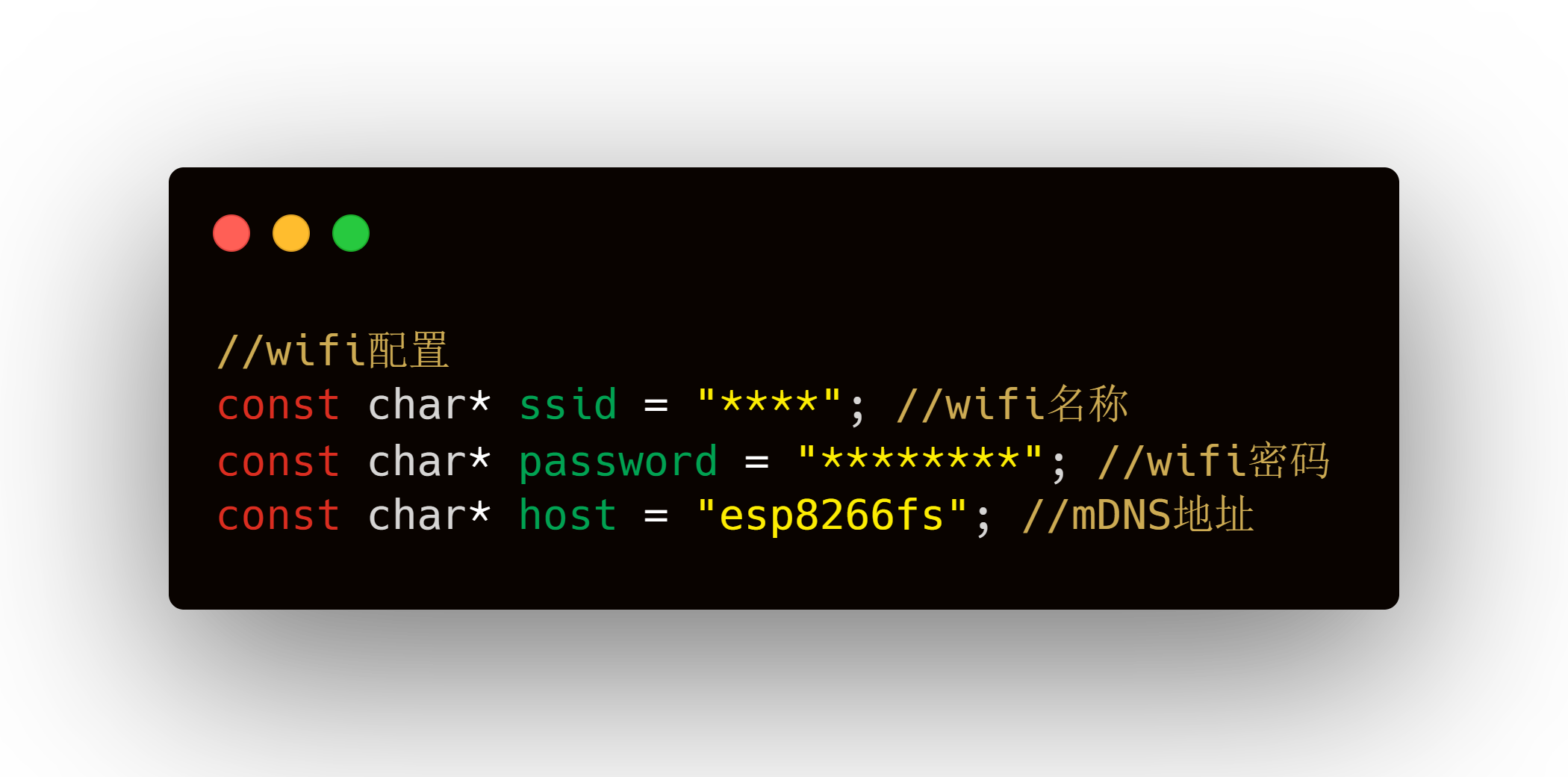

配置WiFi或热点的名称和密码、设定mDNS地址。

2、程序下载

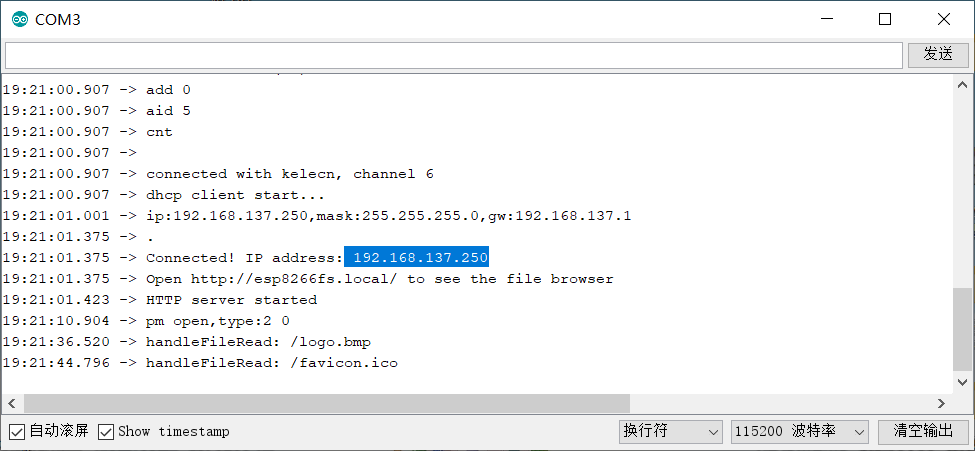

将下载程序到开发版，待ESP8266与电脑连接上同一个WiFi（或者是电脑开的热点），就可以从串口监视器看到IP地址。

若是使用手机热点，也可以通过终端模拟器应用终端输入ip neigh进行查看连接到手机热点的设备IP地址。

3、图片上传

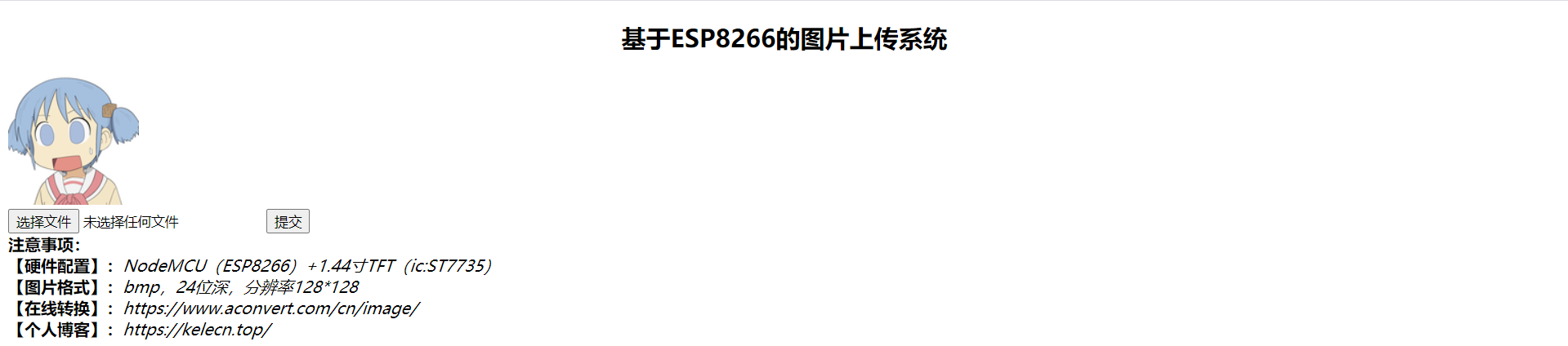

访问该IP地址即可，访问图片上传Web页面，选择图片上传即可。

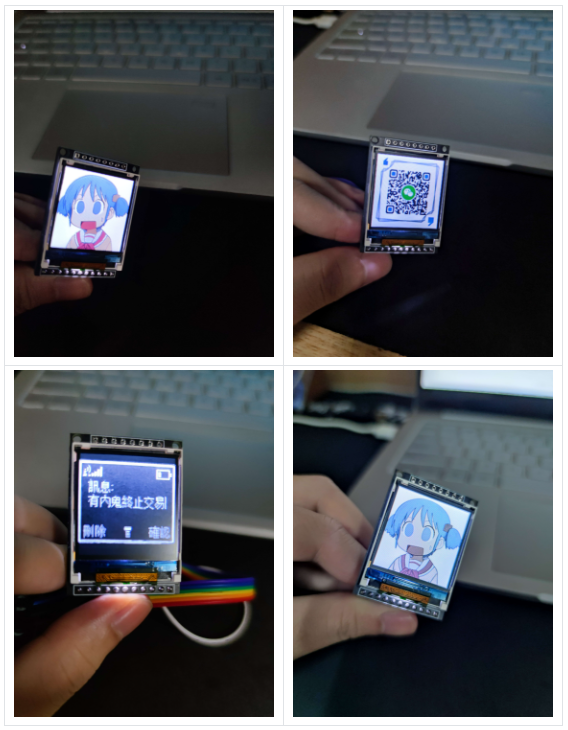

4、显示效果

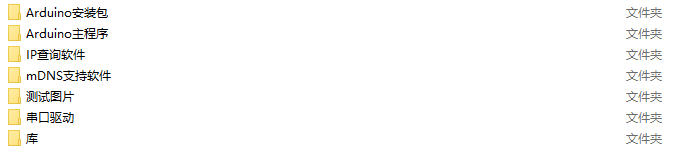

文件列表：
