本文将向你介绍如何利用89c51系列单片机实现数字闹钟。包含时间调整和闹钟设定（本篇文章面向一点都不懂得小白，很啰嗦，高手略过文字）注意：本文hex文件超过4k，请选择较大内存的单片机
需求分析
首先我们需要了解需求：做一个数字闹钟，可以计时，可以通过按钮调时，通过按钮设定闹铃时间。我们平时所见的数字钟，总是有一个‘：’在不停闪动表示频率。同时时间以时、分、秒的形式显示。所以我们需要驱动八个数码管，用以实现日、时、分、秒（当然，你也可以选择月日时分，只要你明白其中运行的原理）。本例将使用闪动的‘.’代替‘：’，使用5个按钮实现调时，设钟。
标题所需材料
-STC89C52 *1
-7seg mpx8 ca 数码管 *1
-10Ω排阻（RX8） *1
-100Ω电阻 *1
-1KΩ电阻*1
-无源蜂鸣器 *1
-晶体管2N4403 *1
-12MHz晶振 *1
-47uF电容 *3
-按钮 *5
-开关*1
-导线若干 如果没有，可以用模拟器实现

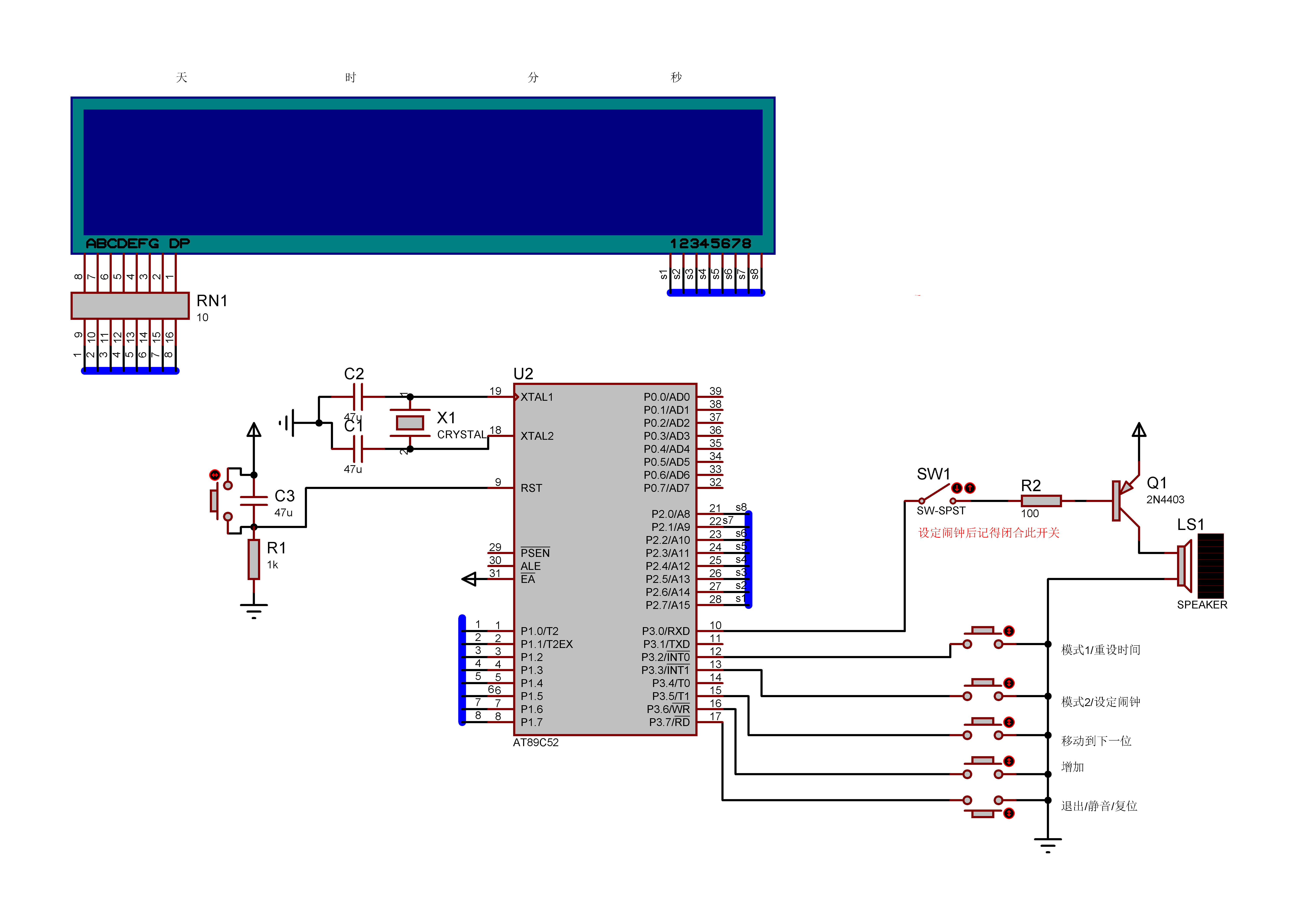

电路原理图
程序设计
这里是关键的一步，关系到我们的时钟能否点亮和正常运行。 时钟需要计时，并且经过显示才能被我们看到。我们需要单片机在后台计时，并通过驱动数码管显示时间。单片机驱动数码管的方式是扫描，我们使用的是7seg-mpx8-ca数码管（七段八位数码管）
上图是七段一位数码管 只有一个阴极端口和和七个阳极端口，想要让它显示数字需要让a-g的阳极端按照一定规律接入高电平，阴极需要接地。a-g和dp都是一个单独的LED。
#define FOSC 120000L//晶振频率
void delay(unsigned int ms)
{
unsigned int t = FOSC/1200;//计算周期为12
for(;ms != 0;ms--,t = FOSC/1200)
while(t--);
}
但本文采用单片机内置定时/计数器计算时间。（因为机器周期是可调的，并且机器在做任何计算的过程中都会占用计算周期，计算的步骤和方式消耗时间是不定的，而且会占用当前线程，所以delay有时是不准确的，占位置的。）
定时器的操作比delay要复杂一些，但优势在于它计时较为准确（时钟的必需品），而且计时器不会干扰到我们的主线程（节约资源）。

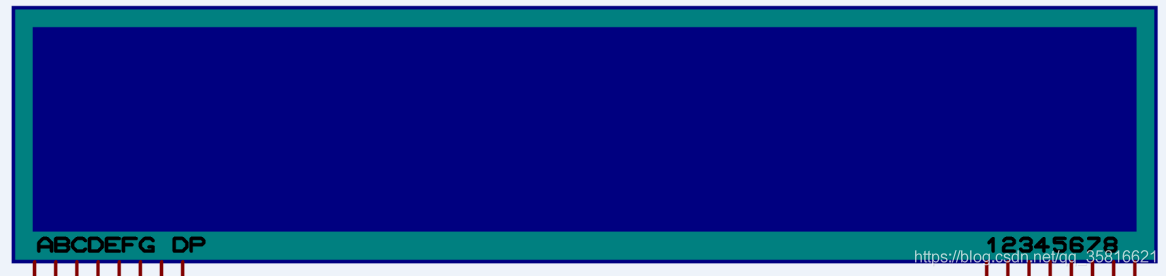

上图为七段八位数码管 可以看做八个一位数码管共用七段阳极接口。
你可能会想这么多管共用七个端口，它们怎么会显示不同的数字呢？ 这就是为什么需要扫描的原因了——当我们希望在数码管显示‘12’的时候，需要在第一个数码管的七段中输入‘1’，并且设置第一个阴极口为低电平，第二个阴极口为高电平，这样第一个数码管显示‘1’第二个数码管黑屏；以极快的速度，再将七段接口输入‘2’，同时第二个数码管置低电平，第一个置高电平，如此循环。这样就造成了交替闪烁的‘12’。由于人眼有视觉残留，所以看到的是静止的‘12’（扫描周期小于20ms效果更好）。
讲完如何驱动数码管，现在需要考虑如何让单片机在后台计时了。 后台计时的方法有很多种， 有根据晶振频率和机器计算周期的比计时。
