【E536】2020年电赛校选代码-题目：风扇控制系统

项目编号：E536

文件大小：10M

源码说明：带中文注释

开发环境：C编译器

简要概述

青岛大学2020年电赛校选代码

题目：风扇控制系统

要求：

1.三种控制模式，对应PWM（1000HZ）输出20/30/70

2.数码管动态显示模式，温度和倒计时

3.按键控制工作模式，定时运行，停止和温度显示

4.DS18B20温度检测

5.LED显示工作模式

方案：使用freeRTOS，设置了六个进程，分别为控制中心，按键检测，温度检测，数码管显示，PWM输出，LED显示。

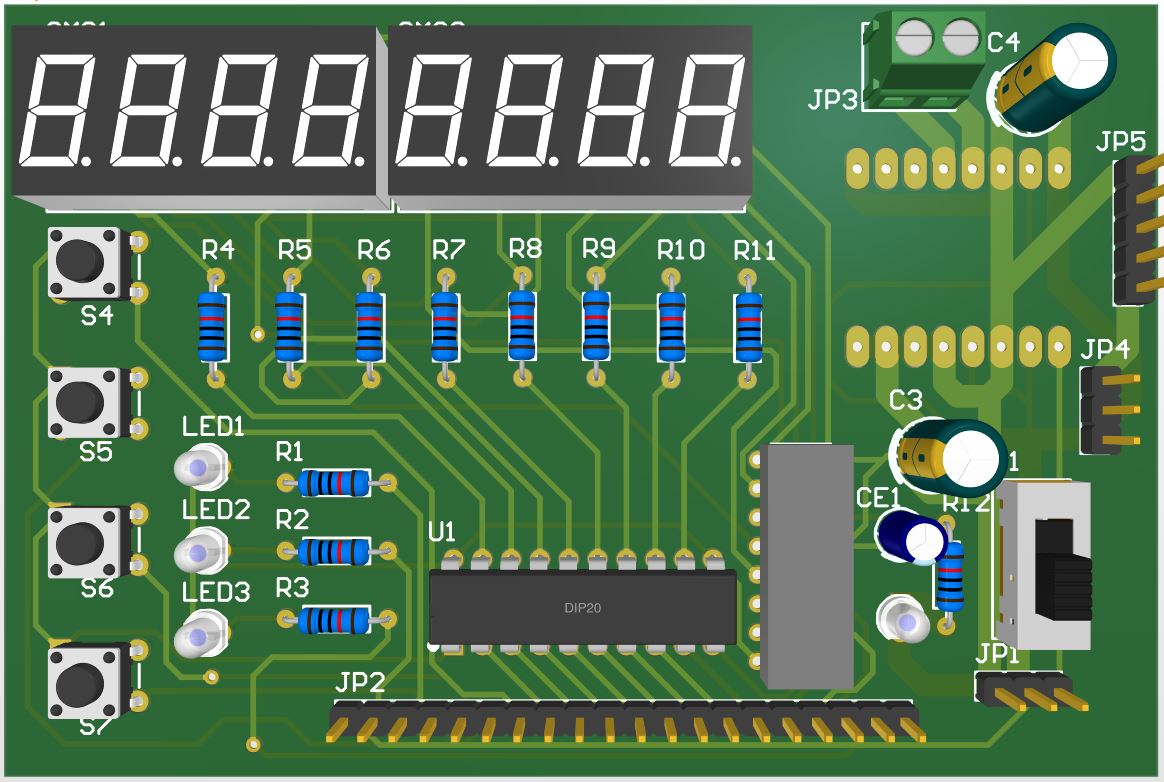

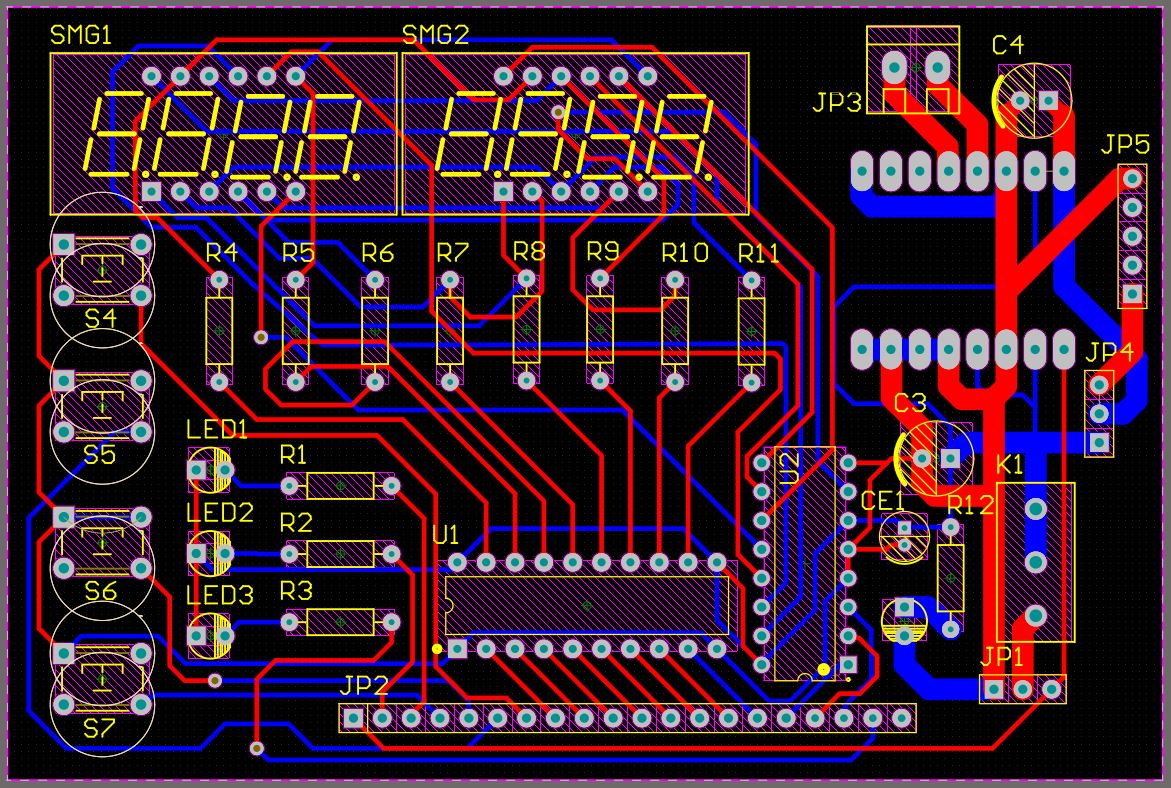

电路部分

原理图与PCB绘制都使用AD完成，放在/PCB目录下，与正点原子mini板通过排母连接，电源通过排线连接，同时提供额外的供电接口，使用跳线切换。电机驱动模块使用TB6612FNG,额外供电接口使用USB转2.54mm排针。数码管驱动使用74LS138与74HC573。

备注

1.使用了正点原子mini板上的PB2接口作为输入，因为PB2在板子上用作BOOT1,通过跳线接地,所以不使用跳线帽，而是通过一个100k电阻下拉。

2.原理图与实际PCB切换了PC9与PB14,还有其他差别，以PCB为准。

3.使用板载DS18B20,温度检测与延时代码均来自网络。

4.PCB上的开关和接线端子封装有问题，实际直接使用导线短接。
