【E770】 STM32F10x逆变器主控制器( PCB+SCH+源码)

项目编号：E770

文件大小：34M

源码说明：带中文注释

开发环境：C编译器

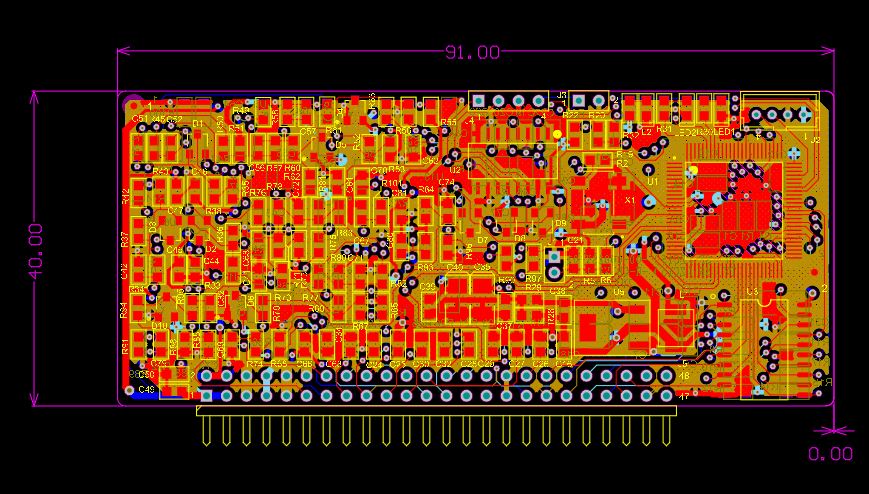

 STM32F10x逆变器主控制器( PCB+SCH+源码)

ZC15逆变器主控制器，使用STM32系列单片机作为控制平台，其拓扑结构如图所示：

根据总体方案，主控制器为变频器的控制核心，包含变频控制、逻辑控制，以及各种保护功能等。

其功能包括3部分:

-变频控制：核心是V/F控制、PWM控制，以及相应的参数和接口配置；

-逻辑控制：根据外部指令，对变频控制模块实施启停等操作和对各继电器的操作；

-保护功能：母线电压保护、温度保护、短路和过载保护功能。
