【E832】五路串口可控继电器 源码+原理图

项目编号：E832

文件大小：232K

源码说明：带中文注释

开发环境：C编译器

简要概述：

五路串口可控继电器，因为商家没有提供源代码和原理图，原来的控制方法又实现不了我的要求，就重写了一个。

程序实现的功能是继电器1闭合0.8秒后断开，然后120秒后继电器2闭合0.8秒后断开，然后也停120秒后再反复轮回。

下载口做为串口，可以向串口发送数据，改变这个0.8秒和120秒的时间间隔。

发送的数据格试为：AF XX XX XX

AF为标志头，

第一个XX表示上面的0.8秒，因为要整数，所以是乘以10的结果，比如0.8秒就发送 08，1秒就发送 0A

后面两个XX是上面的120秒，也是以0.1秒为单位，120秒就是1200

比如发送 AF 0F 04 B0 表示先闭合1.5秒后断开，再停120秒

串口发来的数据将保存在EEPROM中，下次上电后会按最后一次发送的时间间隔数据进行动作。

EEPROM中，数据会写在上一次保存的数据的后面，不会只写在EEPROM的头部，写满后才会擦除扇区从头开始写，这样有利于延长EEPROM的寿命。

代码仅供参考，可以自行定制修改继电器的动作和保存的数据格式和长度。

串口和下载口用的同一个端口，方便程序下载后直接发送数据或查看EEPROM的内容，原来的串口弃用，可用来做别的事情。

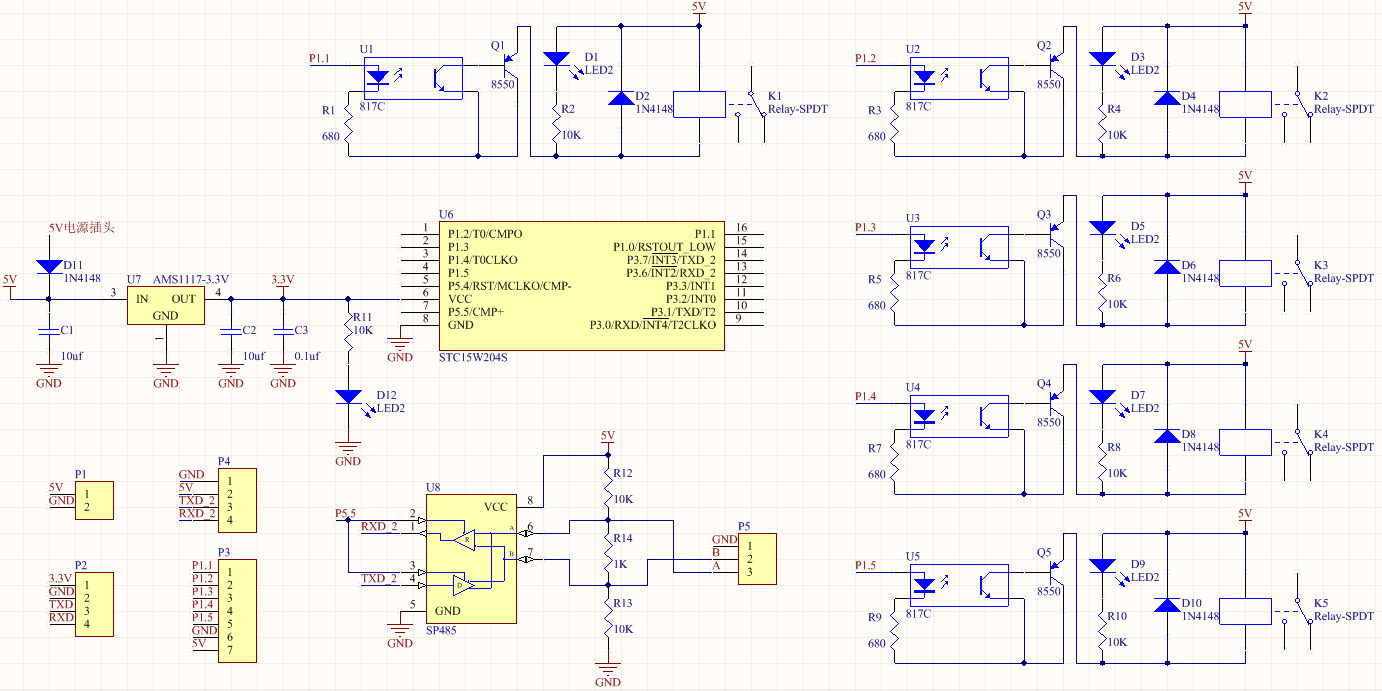

附原理图供参考

目录│文件列表:

 └ Relay5

    │ EEPROM.c

    │ EEPROM.h

    │ main.c

    │ Realy5.uvopt

    │ Realy5.uvproj

    │ STC15W204S.h

    │ Uart.c

    │ Uart.h

    └ 五路可串口控制继电器原理图.png
