【E1455】GPS北斗定位模块相关STM32开发资料(源码+配套软件+手册)

项目编号：E1455

文件大小：13M

源码说明：带中文注释

开发环境：C编译器

简要概述：

实验器材:
    阿波罗STM32F429开发板

实验目的:
    学习ATK-S1216F8-BD模块的使用，实现GPS/北斗定位

硬件资源:
    1,DS0(连接在PB1)
    2,串口1(波特率:115200,PA9/PA10连接在板载USB转串口芯片CH340上面)
    3,ALIENTEK 2.8/3.5/4.3/7寸TFTLCD模块(通过FSMC驱动,FSMC_NE4接LCD片选/A18接RS)，或者RGB接口的4.3/7寸液晶屏
    4,按键KEY0(PH3)
    5,串口3(波特率:38400,PB10/PB11连接ATK-S1216F8-BD模块)
    6,ATK MODULE接口&ATK-S1216F8-BD模块(模块直接插ATK MODULE接口即可),连接关系如下:
    STM32开发板-->ATK-S1216F8-BD模块
           PI11-->PPS
           PB10-->RXD
           PB11-->TXD
           GND-->GND
           5V-->VCC

实验现象:
    通过串口2连接ATK-S1216F8-BD模块，然后通过液晶显示GPS信息，包括精度、纬度、高度、速度、
    用于定位的卫星数、可见卫星数、UTC时间等信息。同时，可以通过USMART工具，设置GPS模块的刷
    新速率（最大支持20Hz刷新）和时钟脉冲的配置。另外，通过KEY0按键，可以开启或关闭NMEA数据的
    上传（即输出到串口1，方便开发调试）。

注意事项:
    1,4.3寸和7寸屏需要比较大电流,USB供电可能不足,请用外部电源适配器(推荐外接12V 1A电源).
    2,本例程在LCD_Init函数里面(在ILI93xx.c),用到了printf,如果不初始化串口1,将导致液晶无法显示!!
    3,本例程不支持ALIENTEK CPLD方案的7寸电容触摸屏（V1版本）的测试!!
    4,ATK-S1216F8-BD模块的波特率默认设置为38400(对应开发板的串口3)。
    5,务必短接阿波罗STM32F429开发板P9的PB11(RX)和GBC_TX以及PB10(TX)和GBC_RX
    6,开发板的串口1（USB_232转出来的串口）的波特率是115200。
    7,如有其他问题，请参考<ATK-S1216F8-BD模块问题汇总.pdf>（暂时没有这个文档）。
    8,本例程详细说明，见光盘：9，增值资料\1，ALIENTEK 产品资料\16，ATK-S1216F8-BD模块\ATK-S1216F8-BD模块使用说明_AN1605D.pdf

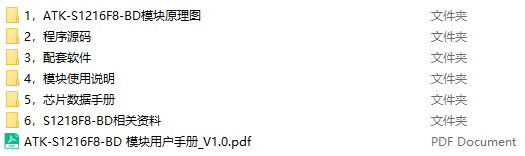

文件列表：
